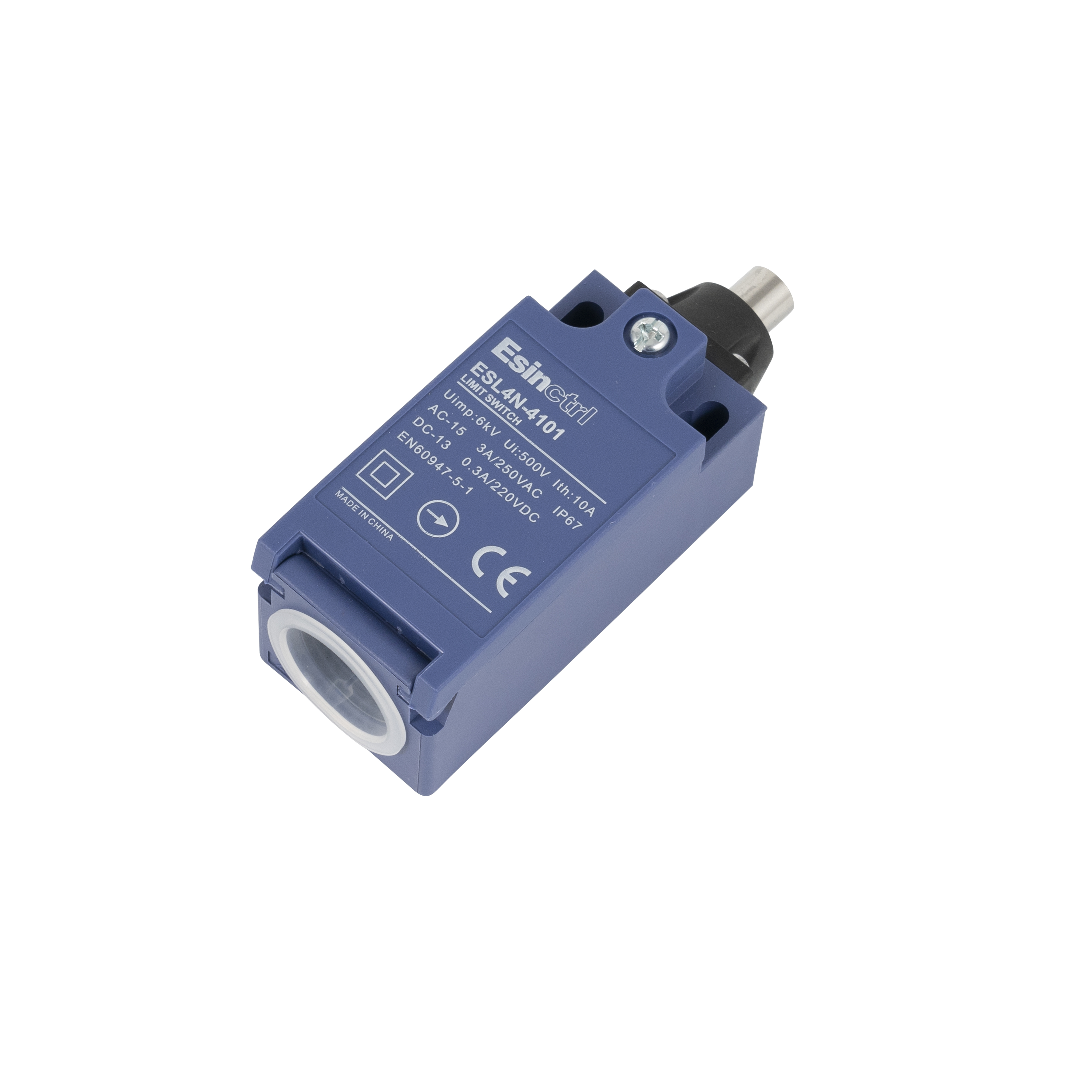

هيكل الفتح المباشر ثلاثة نماذج الاتصال

كيف تعمل آلية السلامة 'بنية الفتح المباشر ' لمفاتيح حدود سلسلة ESL4N؟

تم تصميم ESL4N خصيصًا للموثوقية العالية والتطبيقات عالية السرعة. يضمن هيكل الافتتاح المباشر (بنية فصل القسري) الفصل الفوري للاتصالات في حالة اللحام أو الفشل ، مما يعزز مستويات السلامة.

تقدم ثلاثة تكوينات اتصال (1NC/1NO ، 2NC ، 2NC/1NO ، 3NC) توافقًا مرنًا مع منطق التحكم ، وتلبية متطلبات تعشيق السلامة المتنوعة.

يتوافق المنتج بالكامل مع معيار EN60947-5-1 ، مع الأداء الكهربائي والعمر الميكانيكي الذي تم التحقق منه بشكل صارم ؛ يضمن تصنيف حماية IP67 أنها تظل صعبة الصخور حتى في البيئات ذات الضباب الزيت أو الغبار أو الغمر على المدى القصير.

بفضل آلية النقل المحسنة ، يدعم ESL4N سرعات التشغيل العالية ، مما يتيح اكتشاف تحديد المواقع الدقيق على مستوى المللي ثانية حتى في تطبيقات الحركة المتبادلة عالية السرعة.

إنه خيار مثالي للتطبيقات التي تتطلب كل من السلامة والأداء عالي السرعة ، مثل أدوات الآلات والروبوتات ومعدات بطارية الليثيوم أيون.

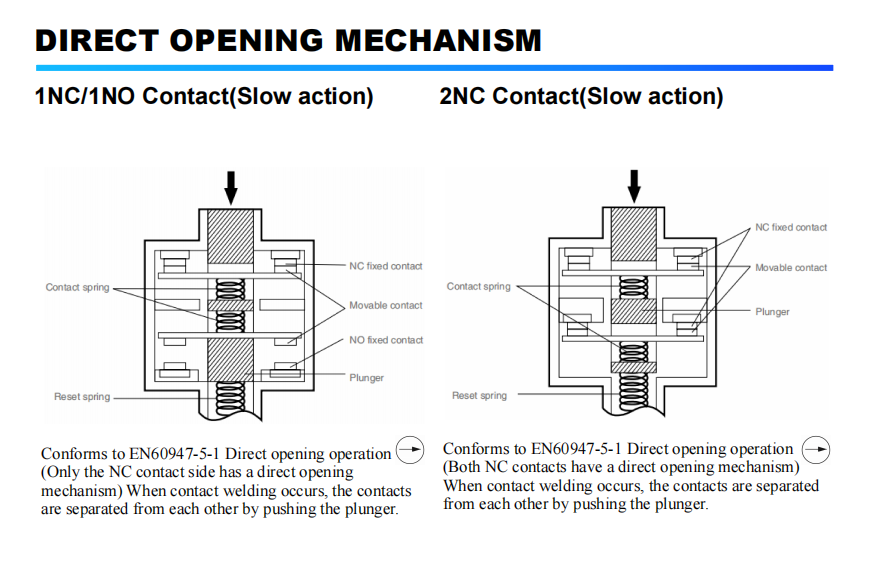

إن هيكل الافتتاح المباشر (آلية الانهيار القسري) لـ ESL4N يجبر الاتصال عادة (NC) على الصرف عن طريق المكبس الميكانيكي عندما يتم لحام جهة اتصال NC ، مما يضمن كسر دائرة NC بشكل موثوق ، وبالتالي تحقيق سلامة الأعطال.

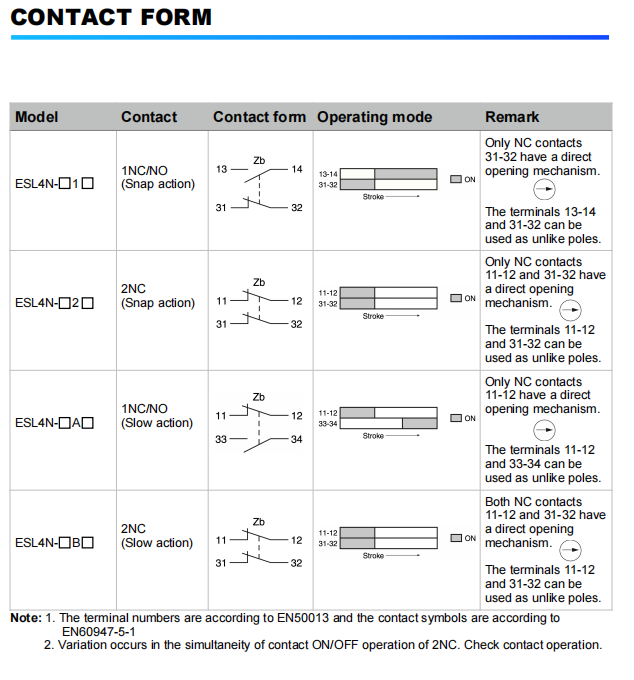

• 1nc/1no (Snap/Slow)-فقط جهات اتصال NC (31-32 أو 11-12) لها وظيفة كسر قسري.

• 2NC (Snap/Slow)-كلتا المجموعتين من جهات اتصال NC (11-12 و 31-32) لها وظيفة كسر قسري.

• 2NC/1NO ، 3NC (بطيء) - جميع جهات الاتصال NC لها وظيفة كسر قسري.

لم يتم تصميم جانب عدم الاتصال المفتوح بآلية فصل قسري. تتوافق هذه الآلية مع متطلبات عملية الانفصال المباشر 'من EN 60947-5-1 ويجب أن تفي بمعايير الاختبار للحصول على الحد الأدنى من سفر الانفصال المباشر (DOT 3.2-5.8 مم) والحد الأدنى من قوة الفصل المباشر (DOF 20 N).
