هل يمكن لمرحلات الحالة الصلبة تبديل أحمال التيار المتردد والتيار المستمر؟

مرحل الحالة الصلبة (SSR) هو نوع متقدم من المرحلات يستخدم مكونات أشباه الموصلات لتبديل الدوائر الكهربائية، مما يلغي الحاجة إلى الأجزاء المتحركة الميكانيكية. على عكس المرحلات الكهروميكانيكية التقليدية، توفر مبدلات SSR سرعات تحويل أسرع، وعمرًا أطول، وتشغيلًا أكثر هدوءًا، وموثوقية أكبر. تُستخدم هذه المرحلات على نطاق واسع في كل من التطبيقات الصناعية والاستهلاكية للتحكم في الأجهزة عالية الطاقة، مثل المحركات وعناصر التسخين وأنظمة الإضاءة، مع الحد الأدنى من التآكل. يعد فهم قدرة SSRs على التعامل مع أحمال التيار المتردد (التيار المتناوب) والتيار المستمر (التيار المباشر) أمرًا بالغ الأهمية لأن الأحمال المختلفة تتطلب تصميمات واعتبارات محددة للتبديل الفعال. يساعد التعرف على كيفية عمل أجهزة SSR في كل من أنظمة التيار المتردد والتيار المستمر على ضمان اختيار نوع المرحل الصحيح لمختلف التطبيقات، مما يؤدي إلى تحسين الأداء والسلامة عبر الصناعات المتنوعة.

فهم مرحلات الحالة الصلبة

1. ما هو مرحل الحالة الصلبة؟

مرحل الحالة الصلبة (SSR) هو مفتاح إلكتروني يستخدم مكونات أشباه الموصلات، مثل الترانزستورات أو الثايرستور، للتحكم في الدوائر الكهربائية دون أجزاء متحركة. عند تطبيق إشارة تحكم صغيرة، يقوم SSR بتنشيط أشباه الموصلات، مما يسمح بتدفق التيار. تُستخدم وحدات SSR بشكل شائع للتبديل السريع والموثوق والهادئ في التطبيقات الصناعية والاستهلاكية.

2. الاختلافات الرئيسية بين SSRs والمرحلات الكهروميكانيكية

آلية التبديل :

تستخدم أجهزة SSR المكونات الإلكترونية لتبديل الدوائر، بينما تعتمد المرحلات الكهروميكانيكية (EMRs) على مغناطيس كهربائي لتحريك نقاط الاتصال.

المتانة :

تدوم أجهزة SSR لفترة أطول بسبب عدم وجود أجزاء ميكانيكية، في حين تبلى السجلات الطبية الإلكترونية بمرور الوقت مع الحركة الميكانيكية المتكررة.

سرعة :

يمكن لـ SSRs التبديل بشكل أسرع من السجلات الطبية الإلكترونية، مما يجعلها مثالية للتطبيقات عالية السرعة.

ضوضاء :

تعمل سجلات SSR بصمت، بينما تنتج السجلات الطبية الإلكترونية 'نقرة' أثناء التبديل.

الحجم والوزن :

تعد أجهزة SSR أصغر حجمًا وأخف وزنًا مقارنةً بالسجلات الطبية الإلكترونية، والتي تكون أكبر حجمًا بسبب أجزائها الميكانيكية.

3. مزايا SSRs

عمر أطول :
لا تحتوي أجهزة SSR على أجزاء ميكانيكية، مما يؤدي إلى تقليل حالات الفشل وعمر أطول مقارنةً بالسجلات الطبية الإلكترونية.

تبديل أسرع :
توفر وحدات SSR التبديل السريع، مما يجعلها مناسبة للتطبيقات عالية السرعة.

تشغيل أكثر هدوءًا :
تعمل أجهزة SSR بصمت، وهي مثالية للبيئات الحساسة للضوضاء.

كفاءة الطاقة :
تعد أجهزة SSR أكثر كفاءة في استخدام الطاقة وتولد حرارة أقل من السجلات الطبية الإلكترونية.

الموثوقية :
تعتبر أجهزة SSR أكثر موثوقية في البيئات القاسية بسبب قلة الأجزاء المتحركة.

هل يمكن لمرحلات الحالة الصلبة تبديل أحمال التيار المتردد والتيار المستمر؟

مرحلات الحالة الصلبة (SSRs) عبارة عن أجهزة متعددة الاستخدامات يمكنها التعامل مع أحمال التيار المتردد (التيار المتناوب) والتيار المستمر (التيار المباشر). ومع ذلك، فإن تصميم وتشغيل SSRs لتطبيقات التيار المتردد والتيار المستمر يختلفان بسبب الخصائص المختلفة لدوائر التيار المتردد والتيار المستمر. يوجد أدناه شرح لكيفية تصميم وحدات SSR لكل نوع حمل، والتحديات المرتبطة بتبديل التيار المتردد مقابل التيار المباشر.

1. تبديل تحميل التيار المتردد

كيف تتعامل وحدات SSR مع أحمال التيار المتردد :
عادةً ما تستخدم وحدات SSR المصممة لأحمال التيار المتردد مكونات مثل الترياك أو الثايرستور. تسمح هذه الأجهزة شبه الموصلة بتدفق التيار في كلا الاتجاهين، وهو أمر ضروري لدوائر التيار المتردد. تكتشف وحدات SSR نقطة التقاطع الصفرية لشكل موجة التيار المتردد لتشغيل المرحل وإيقاف تشغيله، مما يضمن التبديل السلس مع الحد الأدنى من فقدان الطاقة وتجنب تدفق التيارات.

التطبيقات الشائعة في أنظمة التيار المتردد :
تُستخدم أجهزة SSR على نطاق واسع للتحكم في الأجهزة عالية الطاقة في الأنظمة التي تعمل بالتيار المتردد، بما في ذلك:

أنظمة التدفئة والتهوية وتكييف الهواء (HVAC): التحكم في ضواغط الهواء والمراوح.

التحكم في الإضاءة : تنظيم حالة التشغيل/الإيقاف لأنظمة الإضاءة الكبيرة.

السخانات : إدارة الطاقة لعناصر التسخين.

المحركات : للتحكم في عمليات تشغيل/إيقاف المحرك.

2. تبديل تحميل العاصمة

كيف تتحكم SSRs في دوائر التيار المستمر :
تستخدم SSRs لتطبيقات التيار المستمر MOSFETs أو IGBTs (الترانزستورات ثنائية القطب ذات البوابة المعزولة) لتبديل أحمال التيار المستمر. على عكس التيار المتردد، يتدفق التيار المستمر في اتجاه واحد، لذلك تم تصميم هذه المرحلات للتعامل مع التيار المستمر في اتجاه واحد. في دوائر التيار المستمر، يجب أن تكون وحدات SSR قادرة على إدارة التحديات الكامنة في تبديل التيار المستمر، مثل تجنب الانحناء عند انقطاع الدائرة.

لماذا تكون SSRs محددة مطلوبة لأحمال التيار المستمر :
تمثل أحمال التيار المستمر تحديًا لأن التيار لا ينخفض ​​بشكل طبيعي إلى الصفر كما هو الحال في أنظمة التيار المتردد. عند إيقاف تشغيل دائرة التيار المستمر، يمكن أن يتسبب التيار في حدوث انحناء عبر جهات اتصال المحول، مما قد يؤدي إلى تلف SSR بمرور الوقت. لذلك، تم تصميم أجهزة SSR ذات تصنيف التيار المستمر بجهد وتيار أعلى للتعامل مع هذه الضغوط. بالإضافة إلى ذلك، غالبًا ما يتم استخدام مكونات متخصصة مثل دوائر snubber لقمع طفرات الجهد عند تبديل أحمال التيار المستمر.

3. التحديات في تبديل التيار المتردد مقابل التيار المستمر

الاختلافات الجهد والتيار :

دوائر التيار المتردد : في دوائر التيار المتردد، يتناوب الجهد والتيار في الاتجاه، وينخفضان بشكل طبيعي إلى الصفر في نهاية كل دورة. وهذا يجعل تبديل أحمال التيار المتردد أقل إرهاقًا للمرحلات، حيث أن التيار 'ينفد' بشكل طبيعي عند فتح المفتاح.

دوائر التيار المستمر : في دوائر التيار المستمر، يتدفق التيار في اتجاه واحد، ولا ينخفض ​​بشكل طبيعي إلى الصفر. هذا يجعل من الصعب كسر الدائرة دون التسبب في ضرر. يجب أن تتعامل وحدات SSR الخاصة بتبديل التيار المستمر مع ارتفاعات التيار والجهد المستمرة، والتي تعتبر أكثر صعوبة من دوائر التيار المتردد.

آليات التبديل :

تبديل التيار المتردد : عادةً ما تستخدم وحدات SSR لدوائر التيار المتردد التبديل القائم على الترياك، والذي يسمح لها بالتبديل في كلا الاتجاهين والاستفادة من اكتشاف التقاطع الصفري لتقليل ضوضاء التبديل وتآكل المكونات.

تحويل التيار المستمر : تتطلب وحدات SSR لدوائر التيار المستمر وحدات MOSFET أو IGBTs، والتي تم تصميمها خصيصًا للتعامل مع تدفق التيار أحادي الاتجاه وسرعات التبديل العالية لدوائر التيار المستمر.

تبديد الحرارة :
يمكن أن تولد أجهزة SSR التي تعمل بالتيار المستمر حرارة أكثر من أجهزة SSR التي تعمل بالتيار المتردد بسبب التيار المستمر العالي الذي تديره. يعد التبديد الحراري المناسب والإدارة الحرارية أمرًا ضروريًا لضمان التشغيل الفعال في تطبيقات التيار المستمر.

تطبيقات SSRs في دوائر التيار المتردد والتيار المستمر

تُستخدم مرحلات الحالة الصلبة (SSRs) على نطاق واسع في كل من دوائر التيار المتردد والتيار المستمر نظرًا لتبديلها السريع والموثوق والمتانة والكفاءة. وفيما يلي التطبيقات الرئيسية في كل نوع من الدوائر:

1. تطبيقات التيار المتردد

أنظمة التدفئة والتهوية وتكييف الهواء (HVAC) :
تتحكم أنظمة SSR في الضواغط والمراوح والمضخات في أنظمة التدفئة والتهوية وتكييف الهواء (HVAC)، مما يوفر تبديلًا سلسًا وموثوقًا لتنظيم درجة الحرارة وتدفق الهواء.

التحكم في الإضاءة :
تستخدم وحدات SSR في أنظمة الإضاءة التجارية والصناعية، وتقوم بتبديل دوائر الإضاءة عالية التيار بكفاءة، كما أنها مناسبة لتطبيقات التعتيم.

عناصر التسخين :
تستخدم أجهزة SSR للتحكم في عناصر التسخين الكهربائية في سخانات المياه والأفران والسخانات الصناعية، مما يضمن التحكم الدقيق في درجة الحرارة مع التشغيل الصامت.

2. تطبيقات العاصمة

أنظمة الطاقة الشمسية :
تقوم أنظمة SSR بإدارة تبديل الألواح الشمسية والعاكسات والبطاريات، مما يجعلها مثالية للتحكم في أحمال التيار المستمر في أنظمة الطاقة المتجددة.

الأجهزة التي تعمل بالبطاريات :
في الأجهزة التي تعمل بالبطاريات مثل السيارات الكهربائية وإمدادات الطاقة المحمولة، تضمن وحدات SSR التوزيع الفعال للطاقة والتشغيل الآمن.

دوائر السيارات :
تُستخدم دوائر SSR في أنظمة المركبات الكهربائية للتحكم في الأضواء والمحركات والمراوح، مما يوفر المتانة والموثوقية العالية لتطبيقات السيارات.

اختيار SSR المناسب لتطبيقك

يضمن اختيار مرحل الحالة الصلبة (SSR) المناسب التشغيل الآمن والفعال والموثوق في دوائر التيار المتردد أو التيار المستمر. فيما يلي دليل حول العوامل الرئيسية التي يجب مراعاتها:

1. العوامل التي يجب مراعاتها عند اختيار SSRs لدوائر التيار المتردد أو التيار المستمر

التقييمات الحالية :
اختر SSR بتصنيف حالي يتجاوز الحد الأقصى لتيار الحمل لمنع ارتفاع درجة الحرارة وضمان السلامة.

تصنيف الجهد :
تأكد من أن تصنيف جهد SSR يطابق أو يتجاوز جهد تشغيل الدائرة.

نوع الحمل (AC أو DC) :
تستخدم وحدات SSR لدوائر التيار المتردد عادةً الترياك أو الثايرستور، بينما تستخدم الدوائر المتكاملة منخفضة المقاومة (MOSFET) أو IGBTs لدوائر التيار المستمر، والتي تتطلب مكونات متخصصة للتبديل الفعال.

سرعة التبديل :
حدد SSR مع سرعة التبديل المناسبة بناءً على التطبيق الخاص بك، مثل التبديل السريع للتحكم في المحرك أو الإضاءة.

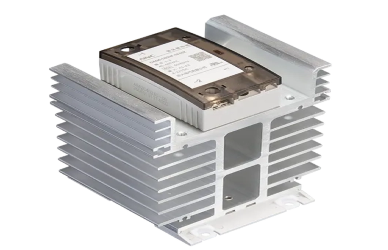

تبديد الحرارة :
تحتاج أجهزة SSR التي تتعامل مع التيارات العالية إلى امتصاص حرارة كافٍ لمنع ارتفاع درجة الحرارة وضمان الموثوقية على المدى الطويل.

2. لماذا هناك حاجة إلى أجهزة SSR متخصصة لأحمال التيار المستمر

تعتبر دوائر التيار المستمر أكثر تحديًا بالنسبة إلى دوائر SSR لأن التيار يتدفق بشكل مستمر، على عكس التيار المتردد. وهذا يزيد من خطر الانحناء عند التبديل. تم تصميم وحدات SSR المتخصصة لأحمال التيار المستمر باستخدام MOSFETs أو IGBTs، وغالبًا ما تشتمل على دوائر عازلة للحماية من ارتفاع الجهد وضمان التبديل الآمن.

التعليمات

1. هل يمكن لمرحل الحالة الصلبة الواحد تبديل كل من التيار المتردد والتيار المستمر في نفس الوقت؟

لا، عادةً ما يتم تصميم SSR واحد لدوائر التيار المتردد أو التيار المستمر، ولكن ليس كلاهما في وقت واحد. هناك حاجة إلى مرحلات متخصصة لكل نوع.

2. هل لدى SSRs تصميمات مختلفة لدوائر التيار المتردد والتيار المستمر؟

نعم، غالبًا ما تشتمل وحدات SSR لدوائر التيار المستمر على ميزات إضافية مثل الحماية من التيار العكسي، بينما قد تشتمل وحدات SSR الخاصة بالتيار المتردد على اكتشاف التقاطع الصفري.

3. هل يمكن لمشغلات SSR تبديل أحمال التيار المتردد ذات الجهد العالي؟

نعم، تتوفر وحدات SSR بتصنيفات الجهد العالي للتحكم في الأنظمة مثل عناصر التسخين الصناعية أو المحركات عالية الطاقة.

4. هل SSRs أكثر كفاءة لأحمال التيار المستمر مقارنة بالمرحلات الميكانيكية؟

نعم، تعتبر مبدلات SSR بشكل عام أكثر كفاءة بالنسبة لأحمال التيار المستمر لأنها لا تعاني من التآكل الميكانيكي المرتبط بالمرحلات الكهروميكانيكية، مما يوفر تحويلاً أسرع وأكثر موثوقية.

خاتمة

توفر مرحلات الحالة الصلبة (SSRs) تنوعًا استثنائيًا في تبديل أحمال التيار المتردد والتيار المستمر، مما يجعلها مناسبة لمجموعة واسعة من التطبيقات، من الأنظمة الصناعية إلى الأجهزة الإلكترونية الاستهلاكية. بينما تستخدم وحدات SSR لدوائر التيار المتردد عادةً الترياسات أو الثايرستور لإدارة التيار المتردد، تتطلب وحدات SSR لدوائر التيار المستمر مكونات متخصصة مثل MOSFETs أو IGBTs للتعامل مع التيار المستمر وتجنب مشكلات مثل الانحناء. يعد اختيار SSR المناسب بناءً على التطبيق المحدد - مع الأخذ في الاعتبار عوامل مثل التيار والجهد ونوع الحمل - أمرًا ضروريًا لضمان الأداء الأمثل والسلامة وطول عمر النظام. يضمن اختيار SSR المناسب التشغيل الموثوق، والتوزيع الفعال للطاقة، وحماية المكونات الكهربائية، مما يعزز الأداء العام لدوائرك.
