مرحل كهروميكانيكي قوي عالي الطاقة لتحويل الحمل MKP3P

وصف المنتج

إن HHC70/3-1(MKP3P) عبارة عن مرحل كهروميكانيكي قوي مصمم لتطبيقات الطاقة العالية.تم تصميم هذا التتابع لتوفير إمكانات تحويل موثوقة مع التركيز على المتانة وطول العمر التشغيلي.إن حجمها الصغير وخيارات التركيب المتنوعة تجعلها خيارًا مثاليًا لمجموعة واسعة من الأنظمة الصناعية والإلكترونية.

مواصفات المنتج

1. الشهادات: تم اعتماد المرحل مع CE وCCC، مما يضمن الامتثال لمعايير الجودة والسلامة الصارمة.

2. البناء الدائم: يتميز بهيكل متين مقاوم للصدمات والاهتزازات، ومناسب للبيئات الصعبة.

3. عمر ممتد: تم تصميم المرحل ليدوم عمرًا تشغيليًا طويلًا، حيث يتجاوز العمر الكهربائي 100000 دورة وعمر ميكانيكي يزيد عن 10 ملايين دورة.

4. تقييمات اتصال قوية: يوفر مجموعة واحدة من جهات الاتصال التي تم تصنيفها عند 50 أمبير ومجموعتين عند 40 أمبير، مما يسمح بقدرات كبيرة على تبديل الأحمال.

5. مرونة التركيب: متوفر في كل من أنماط التثبيت بالمسامير وقضبان DIN لسهولة التكامل في الأنظمة الحالية.

المواصفات الفنية

• مقاومة التواصل: ≥100mΩ

• الحياة الكهربائية: ≥10^5 دورات (بتردد 10 عمليات في الدقيقة)

• الحياة الميكانيكية: ≥10^7 دورات (بتردد 300 عملية في الدقيقة)

• لفائف الجهد: تيار مستمر: 6-220 فولت، تيار متردد: 6-380 فولت

• اختار المعاد: <25 مللي ثانية

• وقت الإصدار: ≥15 مللي ثانية

• قوة عازلة: 1500 فولت تيار متردد لمدة دقيقة واحدة مع تيار تسرب قدره 1 مللي أمبير بين جهات الاتصال ذات القطب نفسه والقطب المقابل، و2500 فولت تيار متردد بين جهات الاتصال والملف

• مقاومة العزل: 100 ميجا أوم

• درجة الحرارة المحيطة: -20 درجة مئوية إلى +40 درجة مئوية (بدون تكاثف)

• الرطوبة المحيطة: 20% إلى 85% رطوبة نسبية

• الضغط الجوي: 86 إلى 106 كيلو باسكال

• مقاومة الصدمات: 10G (مع نصف نبضة جيبية تبلغ 11 مللي ثانية)

• مقاومة الاهتزاز: 10-55 هرتز بسعة مزدوجة 1.5 ملم

• Dimensions: 64×35×35 ملم

• وزن: حوالي 160 جرام

مزايا المنتج

• قدرة تحميل عالية: مع تصنيفات تصل إلى 50 أمبير للاتصال الفردي و40 أمبير للاتصالات المزدوجة، تم تصميم المرحل للتبديل عالي الطاقة.

• عملية سريعة: تضمن أوقات الالتقاط والإصدار السريعة التشغيل السريع والسريع الاستجابة في الأنظمة الآلية.

• نطاق جهد واسع: نطاق جهد الملف الواسع يسمح بالتوافق مع مصادر الطاقة المختلفة.

• السلامة والموثوقية: تساهم القوة العازلة العالية ومقاومة العزل في سلامة المرحل واعتماديته.

• المرونة البيئية: تم تصميم المرحل ليتحمل نطاقًا واسعًا من درجات الحرارة ومستويات الرطوبة والضغوط الجوية، مما يجعله مناسبًا لظروف التشغيل المتنوعة.

• تصميم مضغوط: على الرغم من قدراته العالية في الطاقة، يحتفظ المرحل بعامل شكل مضغوط، مما يوفر المساحة في التركيبات.

طلب

يعتبر HHC70/3-1(MKP3P) مناسبًا تمامًا للتطبيقات في قطاعات السيارات والاتصالات والأتمتة الصناعية وإمدادات الطاقة حيث يكون التبديل عالي الطاقة والموثوقية طويلة المدى أمرًا بالغ الأهمية.

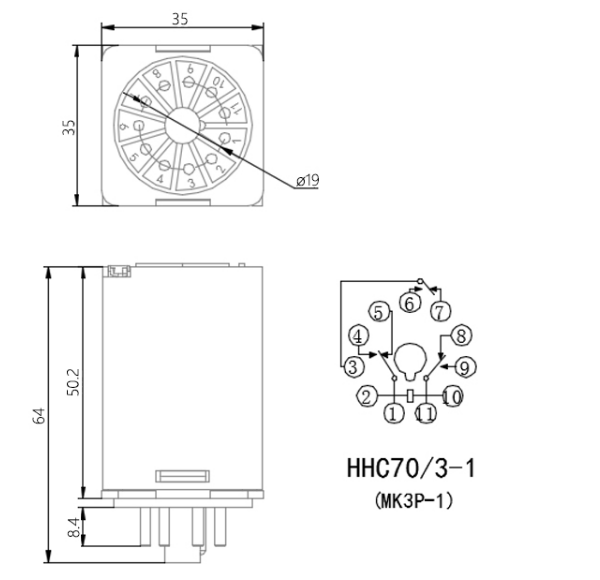

البعد والتركيب
