مرحل طاقة الصدمات القوي عالي الأداء JQX-40F

وصف المنتج

إن مرحل الطاقة NNC71C (JQX-40F) عبارة عن جهاز كهروميكانيكي عالي الأداء مصمم للتبديل الموثوق والفعال في مختلف التطبيقات الصناعية والإلكترونية.بفضل البناء القوي وعامل الشكل المدمج، تم تصميم هذا المرحل لتلبية متطلبات كل من أنظمة التيار المتردد والتيار المستمر.

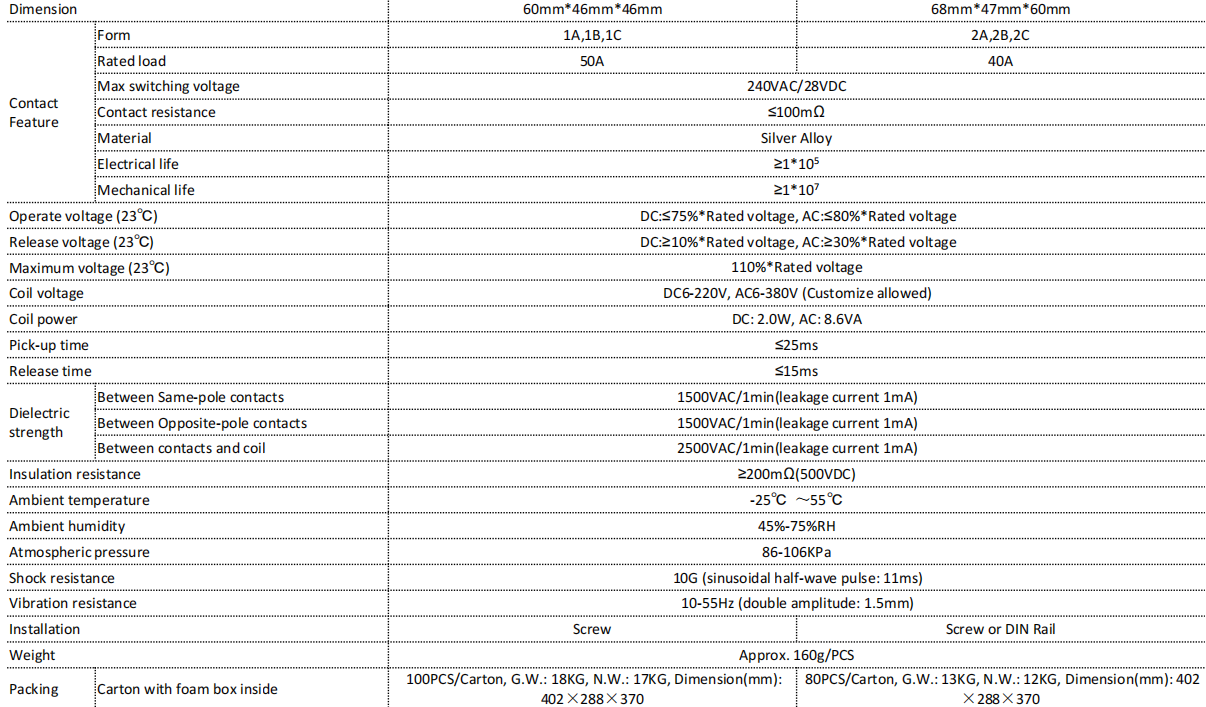

النموذج والمواصفات

• نموذج: NNC71C (JQX-40F)

• لفائف الجهد: DC6-220V، AC6-380V (قابل للتخصيص)

• معدل الحمولة: 1C 40A DC12V / 2C 50A

• نموذج الاتصال: 1A، 1B، 1C (1A و1C مفتوحة عادةً (NO)، 1B مغلقة عادةً (NC))

• Dimensions: 60 ملم46 ملم46 ملم (1C) / 68 ملم47 ملم60 ملم (2ج)

• الحياة الكهربائية: ≥1*10^5 العمليات

• الحياة الميكانيكية: ≥1*10^7 العمليات

• نطاق درجة الحرارة المحيطة: -25 درجة مئوية إلى 55 درجة مئوية

• الرطوبة المحيطة: 45%-75% ر

• الضغط الجوي: 86-106 كيلو باسكال

• مقاومة الصدمات: 10G (نبض نصف موجة جيبية: 11 مللي ثانية)

• مقاومة الاهتزاز: 10-55 هرتز (السعة المزدوجة: 1.5 ملم)

مواصفات المنتج

1. الشهادات: تم تجهيز NNC71C-2Z بشهادات مثل CE وCCC، مما يضمن الامتثال لمعايير الجودة والسلامة الدولية.

2. البناء الدائم: يتميز المرحل بهيكل قوي مقاوم للصدمات والاهتزازات، مما يجعله مناسبًا للبيئات ذات الظروف القاسية.

3. عمر تشغيلي طويل: مع عمر كهربائي يزيد عن 100.000 عملية وعمر ميكانيكي يتجاوز 10 ملايين عملية، تم تصميم هذا المرحل ليدوم طويلاً.

4. ترتيب الاتصال متعدد الاستخدامات: يوفر الاختيار بين نماذج الاتصال 1C (1A، 1B، 1C) و2C (2A، 2B، 2C)، مما يوفر المرونة لمتطلبات الدوائر المختلفة.

5. تحميل عالي التصنيف: قادر على التعامل مع الحمل المقدر بـ 40 أمبير لـ 1C و50 أمبير لـ 2C، المرحل مناسب لتبديل الأحمال عالية الطاقة.

6. خيارات التركيب: يمكن تركيب المرحل إما باستخدام المسمار أو تركيب قضيب DIN، مما يوفر سهولة التكامل في الأنظمة المختلفة.

مزايا المنتج

• الجهد لفائف مخصصة: توفر القدرة على تخصيص جهد الملف وفقًا لاحتياجات التطبيق المحددة المرونة والقدرة على التكيف.

• أوقات التشغيل السريعة: مع وقت التقاط يبلغ ≥25 مللي ثانية ووقت تحرير يبلغ ≥15 مللي ثانية، يضمن المرحل تشغيلًا سريعًا وسريع الاستجابة.

• قوة عازلة عالية: إنه يوفر قوة عازلة ممتازة بين جهات الاتصال ذات القطب نفسه، وجهات الاتصال ذات القطب المعاكس، وبين جهات الاتصال والملف، مما يعزز السلامة والموثوقية.

• جودة المواد: الاتصالات مصنوعة من سبائك الفضة، مما يضمن انخفاض مقاومة الاتصال والمتانة.

• المرونة البيئية: تم تصميم المرحل ليعمل بفعالية في نطاق واسع من درجات الحرارة المحيطة ومستويات الرطوبة، مما يجعله مناسبًا للمناخات المتنوعة.

• راحة التثبيت: يتيح توفر خيارات التثبيت اللولبية وسكة DIN إمكانية التكامل السهل والآمن في الأنظمة الحالية.

التعبئة والتغليف والشحن

• كمية الكرتون: متوفر في كرتون 100 قطعة أو 80 قطعة.

• وزن: حوالي 160 جرام للقطعة الواحدة.

• Dimensions: 402 × 288 × 370 مم للكرتون، يستوعب الكمية المحددة من المرحلات.

طلب

مثالي للتطبيقات التي تتطلب قدرة تحويل عالية وموثوقية، كما هو الحال في صناعة السيارات والاتصالات وأنظمة التحكم الصناعية ودوائر إمداد الطاقة.
