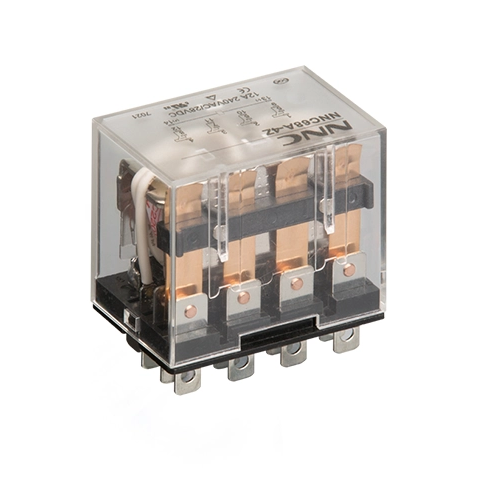

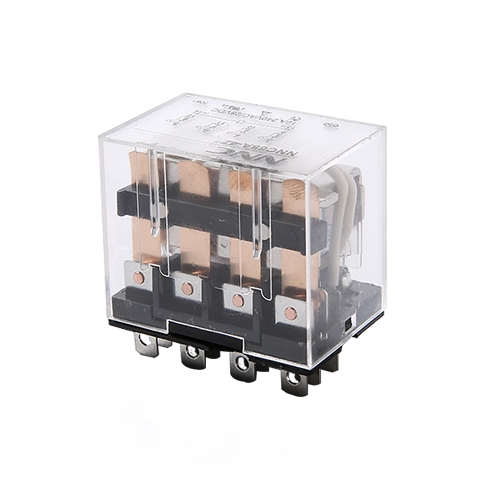

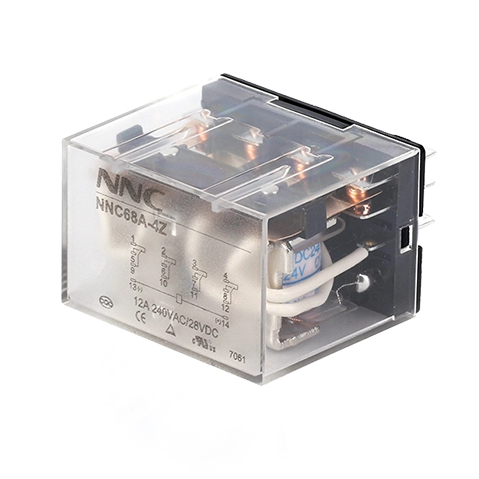

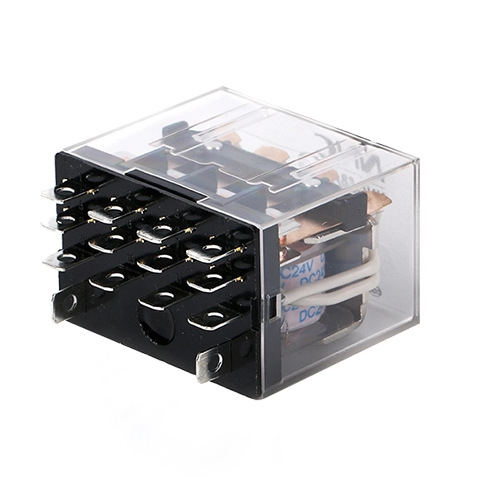

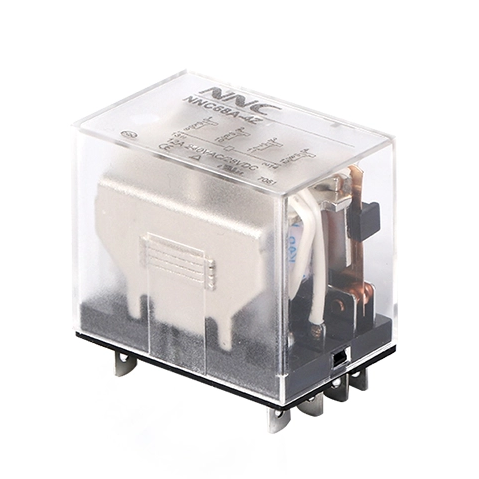

يُعد مرحل الطاقة المتوسط المصغر LY4 مكونًا كهربائيًا مدمجًا ومتعدد الاستخدامات تم تطويره بواسطة CLION Electric (الطراز: NNC68A )، وتم تصميمه لتلبية احتياجات التحكم في الطاقة المتنوعة عبر الصناعات. يعمل هذا المرحل وفقًا لمبدأ الكهرومغناطيسية، ويتميز ببنية أساسية مكونة من ملف واحد وعضو إنتاج واتصالات دقيقة - عندما يتدفق التيار عبر الملف، يتم إنشاء مجال مغناطيسي لجذب عضو الإنتاج وإغلاق نقاط الاتصال وتمكين التحكم في الدائرة. ما يميزه هو قدرة التبديل 15 أمبير ، وهي ميزة رئيسية تتيح له التعامل مع الأحمال الكهربائية المطلوبة، مما يجعله أكثر قوة بكثير من المرحلات القياسية منخفضة الطاقة. باعتباره مرحلًا واحدًا للأغراض العامة ، فهو يوازن بين البساطة والأداء، وهو مناسب لكل من التطبيقات الصناعية والتجارية حيث تكون الموثوقية وكفاءة المساحة أمرًا مهمًا.
68A-4Z(LY3)

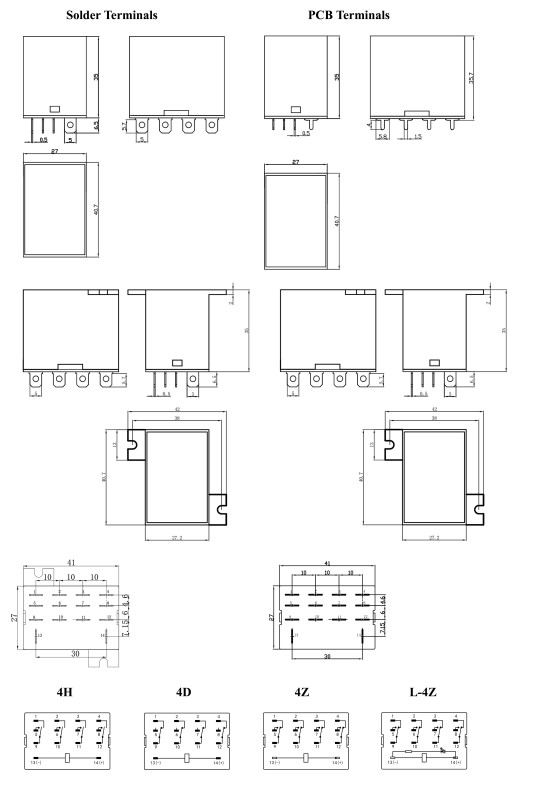

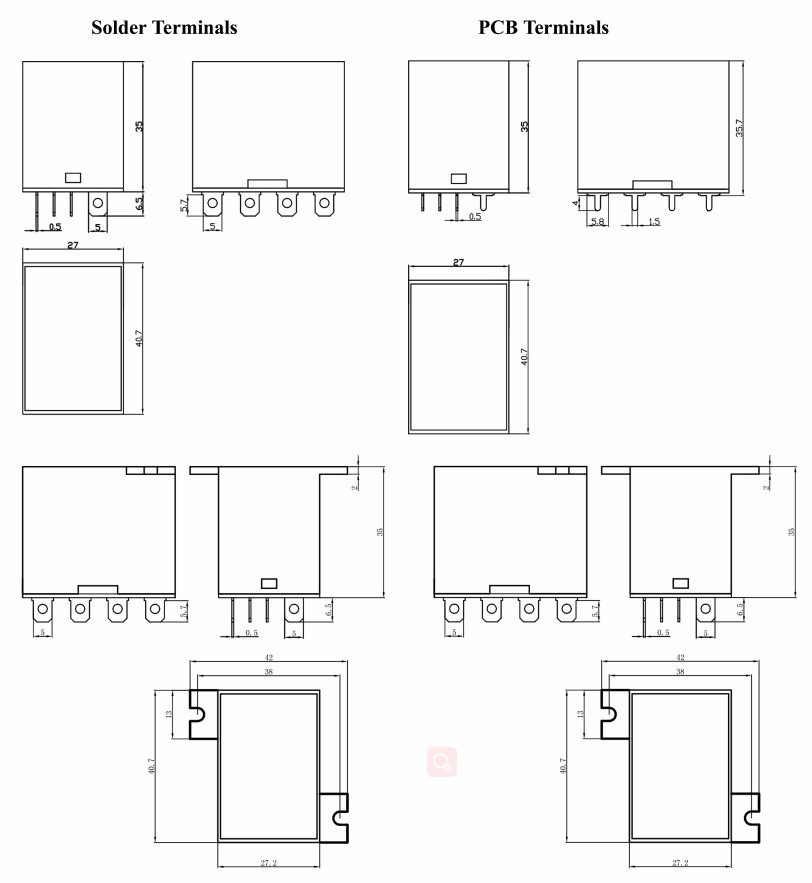

البعد | 27.3 ملم * 41 ملم * 35 ملم | |

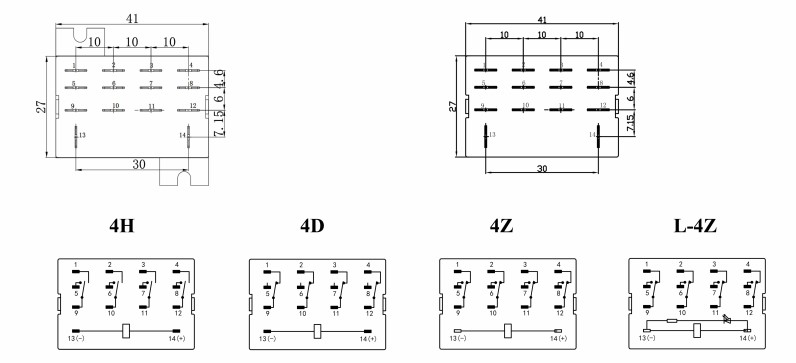

ميزة الاتصال | استمارة | 4Z (4pdt) ؛ 4h (4pst-no) ؛ 4d (4pst-NC) |
الحمل المقدر | 12 أ | |
ماكس تبديل الجهد | 240VAC/28VDC | |
مقاومة الاتصال | ≤100mΩ | |
مادة | AG Alloy (AGSNO2) | |
الحياة الكهربائية | ≥1*105 | |
الحياة الميكانيكية | ≥1*107 | |
تشغيل الجهد (23 ℃) | DC: ≤75 ٪*الجهد المقنن ، AC: ≤80 ٪*الجهد المقنن | |
الجهد التحرير (23 ℃) | العاصمة: ≥10 ٪*الجهد المقنن ، AC: ≥30 ٪*الجهد المقنن | |
الجهد القصوى (23 ℃) | 110 ٪*الجهد التصنيف | |
لفائف الجهد | DC6-220V ، AC6-380V (تخصيص المسموح به) | |
قوة الملف | تيار مستمر: 1.5 واط، تيار متردد: 3.0 فولت أمبير | |
وقت التقاط | ≤15ms | |
وقت الافراج | ≤10ms | |
القوة العازلة | بين الاتصالات المفتوحة لنفس القطب | 1000VAC لمدة 1 دقيقة |
بين جهات اتصال القطب المختلفة | 1000VAC لمدة 1 دقيقة | |
بين جهات الاتصال والملف | 1500VAC لمدة 1 دقيقة/4500VAC لمدة 1 دقيقة | |
مقاومة العزل | ≥100mΩ (500VDC) | |
درجة الحرارة المحيطة | -40 درجة مئوية ~ 85 درجة مئوية | |
الرطوبة المحيطة | 45%-75% ر | |
الضغط الجوي | 86-106KPA | |
مقاومة الصدمة | 10g (نبض نصف موجة الجيوب الأنفية: 11 مللي ثانية) | |
مقاومة الاهتزاز | 10-55 هرتز (السعة المزدوجة: 1.5 ملم) | |
تثبيت | ثنائي الفينيل متعدد الكلور أو مقبس مع سكة حديد الدين | |
وزن | تقريبا. 65 جرام/قطع | |
التعبئة | كرتون مع مربع الورق في الداخل | 300 قطعة/كرتون، GW: 20 كجم، NW 19 كجم، الأبعاد (مم): 330 × 310 × 345 |
يوجد في قلب جهاز LY4 Relay قدرة التحويل الاستثنائية البالغة 15 أمبير - وهي مواصفات مهمة تسمح له بإدارة الأنظمة عالية الطاقة مثل محركات الآلات الصناعية وضواغط التدفئة والتهوية وتكييف الهواء (HVAC) شديدة التحمل ومصفوفات الإضاءة واسعة النطاق. على عكس المرحلات الأصغر حجمًا التي تعاني من الأحمال الزائدة، يحافظ مرحل CLION LY4 على أداء مستقر حتى في سيناريوهات استهلاك الطاقة المكثف، مما يقلل من خطر تآكل التلامس أو فشل الدائرة.
يعد لمرحل تصميم الملف الفردي الطاقة المتوسط المصغر LY4 بمثابة تغيير جذري للمهندسين والقائمين على التركيب. إنه يزيل تعقيد الأسلاك ذات الملف المزدوج، مما يقلل من وقت التثبيت ويقلل من فرصة حدوث أخطاء في الأسلاك. كما يقلل هذا التصميم من البصمة الإجمالية للمرحل، مما يجعل من السهل دمجه في لوحات الدوائر المزدحمة أو حاويات المعدات الضيقة - وهو مثالي للمشاريع التي تمثل المساحة فيها عائقًا.
باعتباره مرحلًا كهرومغناطيسيًا مدمجًا ، يبلغ قياس LY4 27.3 مم × 41 مم × 35 مم فقط (حسب المواصفات الفنية لشركة CLION) ويزن حوالي 65 جرامًا لكل وحدة. على الرغم من صغر حجمها، فإنها تتميز ببنية قوية: تقاوم وصلات سبائك Ag (AgSnO2) التآكل والتآكل، مما يضمن عمرًا كهربائيًا طويلًا يبلغ ≥1×10⁵ دورات وعمرًا ميكانيكيًا يبلغ ≥1×10⁷ دورات . هذه المتانة تجعلها خيارًا فعالاً من حيث التكلفة للاستخدام على المدى الطويل.
على عكس المرحلات الخاصة بالتطبيقات، يتكيف مرحل LY4 للأغراض العامة مع قطاعات متنوعة. إنه يعمل بسلاسة في لوحات التحكم الصناعية، والإلكترونيات الاستهلاكية (مثل الأجهزة الكبيرة)، والأنظمة المساعدة للسيارات (مثل النوافذ الكهربائية)، وحتى إعدادات الطاقة الجديدة (مثل محولات الطاقة الشمسية صغيرة الحجم). تلغي مرونته الحاجة إلى تخزين أنواع ترحيل متعددة، مما يبسط إدارة المخزون للشركات.
يعطي مرحل CLION LY4 الأولوية لكفاءة الطاقة مع استهلاك طاقة منخفض للملف: 1.5 وات لنماذج التيار المستمر و3.0 فولت أمبير لنماذج التيار المتردد. كما أنه يدعم تخصيص الجهد الكهربي على نطاق واسع - تتراوح جهود الملف من DC6V إلى DC220V ومن AC6V إلى AC380V - بحيث يمكن دمجه في الأنظمة الكهربائية العالمية بدون محولات إضافية. يعد هذا التوافق ميزة أساسية للشركات العاملة في مناطق متعددة.
في مصانع التصنيع، يتم استخدام Miniature Intermediate Power Relay LY4 للتحكم في المحركات والناقلات وعناصر التسخين. على سبيل المثال، في آلة ختم المعادن، تتعامل للمرحل سعة التبديل 15 أمبير مع تيار بدء تشغيل المحرك، في حين يضمن تصميم الملف الفردي توصيلًا سريعًا وخاليًا من الأخطاء أثناء تجميع الماكينة. إن قدرة المرحل على العمل في درجات حرارة تتراوح من -40 درجة مئوية إلى 85 درجة مئوية تجعله أيضًا مناسبًا لبيئات المصانع القاسية.
تعتمد أنظمة التدفئة والتهوية وتكييف الهواء (HVAC) على المرحلات لتبديل الضواغط والمراوح. تدير CLION سعة التبديل 15 أمبير لـ LY4 Relay التيار العالي لضواغط التدفئة والتهوية وتكييف الهواء (HVAC)، كما يقلل ملفها الموفر للطاقة من إجمالي استخدام الطاقة للنظام. بالإضافة إلى ذلك، فإن قوتها العازلة البالغة 1500 فولت تيار متردد بين نقاط الاتصال والملف تمنع التسربات الكهربائية، مما يضمن التشغيل الآمن في المباني السكنية والتجارية.
بالنسبة لمصنعي السيارات، يعتبر Miniature Intermediate Power Relay LY4 مثاليًا للوظائف الإضافية مثل النوافذ الكهربائية ومساحات الزجاج الأمامي وسخانات المقاعد. يتناسب حجمه الصغير مع ألواح الأبواب الضيقة أو حاويات لوحة القيادة، كما أن مقاومته للصدمات التي تبلغ 10 جيجا (نبض جيبي 11 مللي ثانية) تتحمل اهتزازات السيارة. تضمن اتصالات Ag Alloy أيضًا أداءً موثوقًا في التغيرات الشديدة في درجات الحرارة، بدءًا من الشتاء البارد وحتى الصيف الحار.
في الأجهزة الإلكترونية الاستهلاكية الكبيرة - مثل الأفران الكهربائية أو الغسالات أو مكبرات الصوت للمسرح المنزلي - يعمل مرحل LY4 للأغراض العامة كمفتاح أمان. فهو يتحكم في تدفق الطاقة إلى المكونات ذات القدرة الكهربائية العالية، مما يمنع التحميل الزائد. يتماشى للمرحل استهلاك الطاقة المنخفض مع المعايير الحديثة لكفاءة استخدام الطاقة، مما يساعد الإلكترونيات على تلبية الشهادات العالمية مثل Energy Star.
يدعم مرحل الطاقة المتوسط المصغر LY4 أقصى جهد تحويل يبلغ 240VAC (التيار المتردد) أو 28VDC (التيار المباشر) - وهو النطاق الذي يغطي معظم الأنظمة الكهربائية الصناعية والتجارية والسكنية. يضمن توافق الجهد هذا أنه يمكن استخدامه في تطبيقات متنوعة دون مشاكل متعلقة بالجهد.

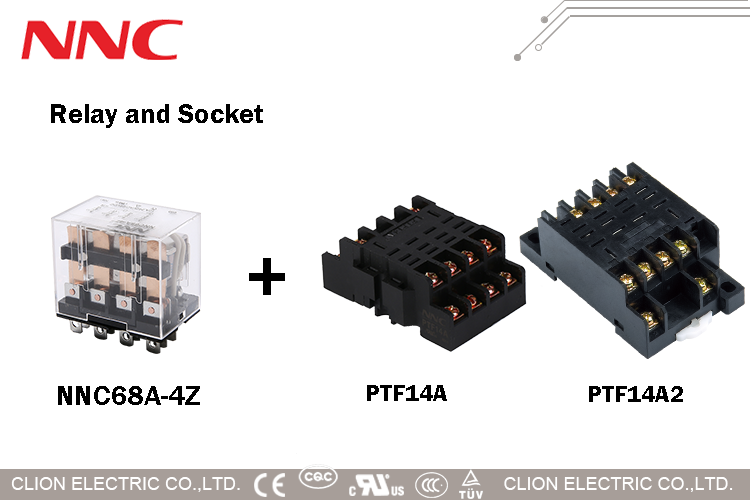

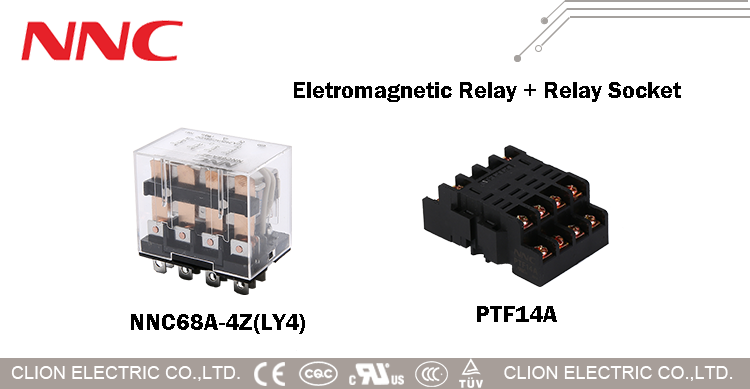

نعم. تم تصميم مرحل LY4 لخيارات التثبيت المزدوجة: يمكن لحامه مباشرة على PCBs (لوحات الدوائر المطبوعة) للإلكترونيات المدمجة أو تركيبه عبر مقبس على قضبان DIN للوحات التحكم الصناعية. تجعل هذه المرونة من السهل الاندماج في إعدادات الأجهزة المختلفة.
يتمتع المرحل بمقاومة عزل تبلغ ≥100MΩ (يتم قياسها عند 500VDC). تمنع هذه المقاومة العالية التسرب الكهربائي بين نقاط الاتصال والملف، مما يقلل من خطر حدوث دوائر قصيرة ويضمن الامتثال لمعايير السلامة العالمية (مثل IEC وUL).
