مرحل ثنائي الفينيل متعدد الكلور مصغرة مع مؤشر LED SMD 14ft-1z

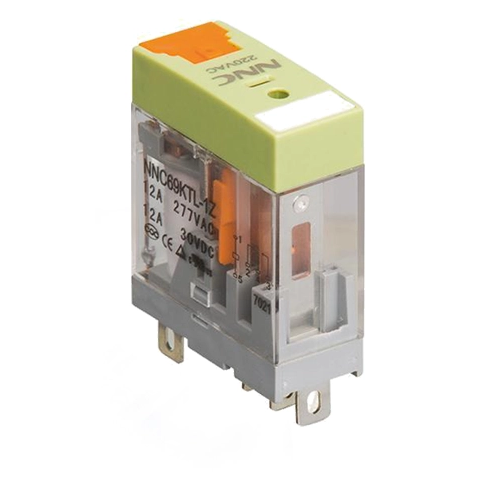

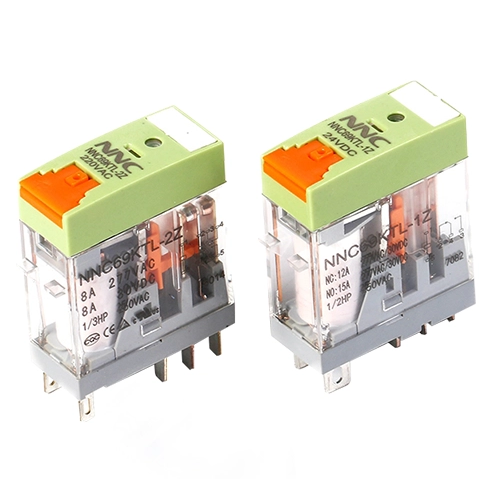

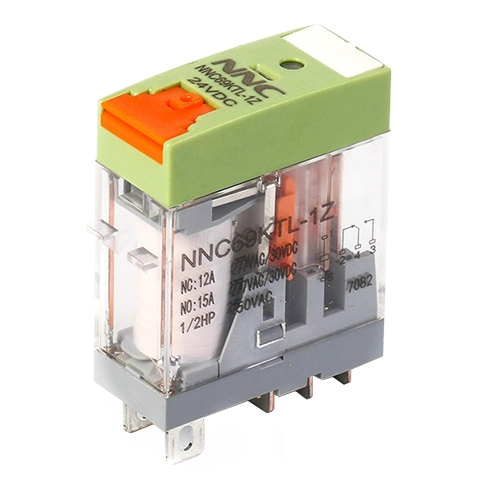

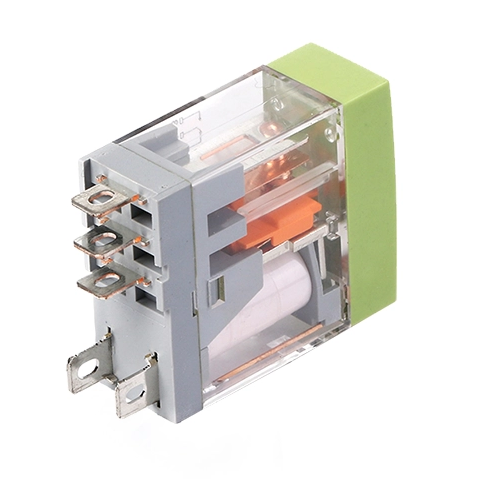

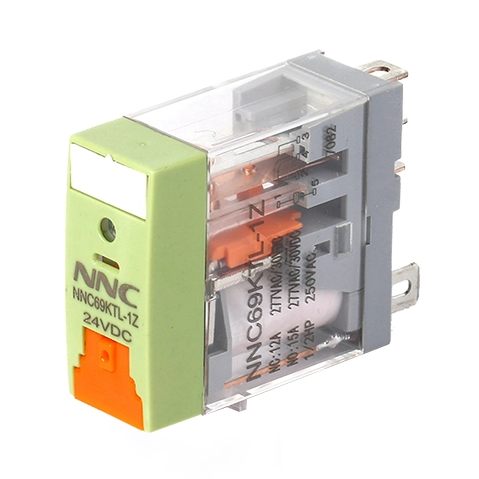

مقدمة المنتج: NNC69KTL-1Z Miniature PCB Relay

أفضل مقدمة لك لاختيار NNC69KTL-1Z

هذا هو الحل المدمج والمتعدد الاستخدامات لمجموعة واسعة من التطبيقات الإلكترونية. مع نطاق جهد لفائف كبيرة. حول هذا التتابع ، فإنه يوفر خيارات التخصيص لتلبية متطلبات محددة. يضمن الحمل المصنّف من النموذج 1A ، 1B ، 1C أداءً موثوقاً به تحت الأحمال الكهربائية المختلفة. بالنسبة لأبعادها المدمجة ، يجعلها مثالية لمطابقة المزيد من التطبيقات. مع ميزات مثل اتصالات سبيكة الفضة ، وقوة عازلة عالية ، ومقاومة صدمة واهتزاز ممتازة ، فإن NNC69KTL-1Z هو خيار موثوق ومتين لمشاريعك الإلكترونية.

الميزات الرئيسية:

• النموذج: NNC69KTL-1Z (JQX-14FT)-ترحيل مضغوط وقوي مصمم لمجموعة واسعة من التطبيقات.

• جهد الملف: DC3-110V ، AC6-240V ، مع خيارات التخصيص المتاحة لتلبية متطلباتك المحددة.

• الحمل المقدر: النموذج 1A ، 1B ، 1C ، ضمان أداء قوي تحت الأحمال الكهربائية المختلفة.

• نموذج الاتصال: a = no (مفتوح عادة) ، b = nc (مغلق عادة) ، c = no & nc (عادة مفتوحة ومغلقة عادة) ، مما يوفر المرونة في تصميم الدائرة.

• البعد: 28.8 مم × 12.7 مم × 34 مم ، مما يجعله خيارًا مثاليًا للتطبيقات المقيدة للفضاء.

المواصفات الفنية:

• الحمل المقدر: لا 15A ، NC 12A ، 8A ، قادر على التعامل مع الأحمال الكهربائية الكبيرة.

• جهد التبديل القصوى: 240VAC/28VDC ، مما يضمن السلامة والموثوقية في بيئات الجهد العالي.

• مقاومة التلامس: ≤100mΩ ، مما يضمن الحد الأدنى من فقدان الطاقة ونقل الإشارة الأمثل.

• المواد: سبيكة فضية ، تشتهر بتوصيلها الممتاز والمتانة.

• الحياة الكهربائية: ≥1*10^5 دورات ، مما يضمن موثوقية طويلة الأجل دون بدائل متكررة.

• الحياة الميكانيكية: ≥1*10^7 دورات ، مما يدل على التحمل الاستثنائي في العمليات المتكررة.

المعلمات التشغيلية:

• تشغيل الجهد: DC: ≤75 ٪ من الجهد المصنف ، AC: ≤80 ٪ من الجهد المصنفة ، مما يضمن تشغيل مستقر ضمن نطاق الجهد العريض.

• الجهد التحرير: DC: ≥10 ٪ من الجهد المقنن ، AC: ≥30 ٪ من الجهد المصنف ، لإزالة التحسين الموثوقة.

• الحد الأقصى للجهد: 110 ٪ من الجهد المقنن ، مما يوفر هامش أمان ضد تقلبات الجهد.

السلامة والمقاومة البيئية:

• قوة العزل الكهربائي: يوفر حماية قوية مع 1000VAC/1 دقيقة للاتصالات ذات القطب في نفس القطب والقطب المعاكس ، و 5000VAC/1 دقيقة لجهات الاتصال والملف.

• مقاومة العزل: ≥100mΩ (500VDC) ، مما يضمن السلامة ضد التسرب الكهربائي.

• الظروف المحيطة: مناسبة لمجموعة واسعة من درجات الحرارة (-55 ℃ إلى 70 ℃) ومستويات الرطوبة (35 ٪ -80 ٪ RH) ، مما يجعلها متعددة الاستخدامات لمختلف البيئات.

• مقاومة الصدمة والاهتزاز: قادرة على صدمة 10G واهتزازات 10-55 هرتز ، مما يضمن تشغيل مستقر في الظروف الصعبة.

سهولة التثبيت:

• خيارات التثبيت: PCB أو Socket مع DIN Rail ، مما يوفر المرونة في طرق التثبيت لتناسب الإعداد الخاص بك.

التغليف:

• التعبئة: كرتون مع مربع رغوة في الداخل ، 500 ٪/كرتون ، لضمان النقل الآمن والمنظم.

• الوزن: تقريبا. 17G/PCS ، GW: 10 كجم ، شمال غرب: 9 كجم ، مما يجعله خفيف الوزن وسهل التعامل معه.

مزيد من المعلومات يجب أن تعرفها:

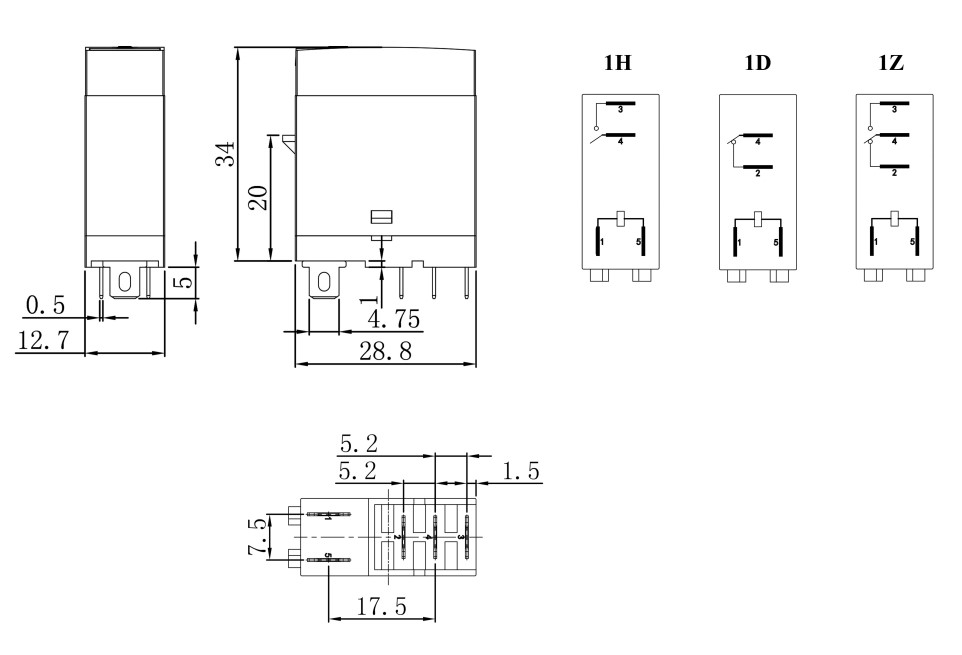

• مخطط الأسلاك والعرض السفلي: متاح لسهولة التكامل في مشاريعك.

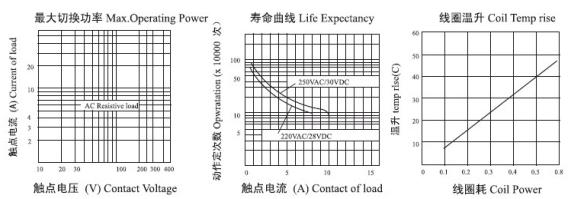

• الرسم البياني للأداء: يوضح خصائص أداء التتابع ، والمساعدة في التصميم والاختيار.

خاتمة لك لتكوين خيار

لدينا NNC69KTL-1Z Miniature PCB Relay ليس مجرد مكون ؛ إنه التزام بالتميز في كل جانب من جوانب مشاريعك الإلكترونية. ندعوك لتجربة الفرق الذي يمكن أن تحدثه الجودة والموثوقية والدقة في عملياتك.

في النهاية ، أود أن أخبرك إذا كان لديك بعض الاستفسارات ، من فضلك لا تتردد في الاتصال بنا. نتطلع إلى الفرصة لخدمتك وبناء علاقة تجارية ودية.

انخفاض   الجهد المنخفض التيار ،

يمكن أن يكون خيارك الأول.
