يقوم المهندسون بتصميم مرحلات الحالة الصلبة للتبديل عالي التردد وطويل العمر. ومن المفترض أن تستمر هذه المكونات نظريًا إلى الأبد. ومع ذلك، غالبًا ما يؤدي تدهور الأداء المبكر إلى توقف غير متوقع للنظام وتأخيرات باهظة الثمن في الصيانة.
على عكس المرحلات الميكانيكية، لا تعاني أجهزة SSR أبدًا من تآكل التلامس. يحدث تدهورهم الداخلي لأسباب مختلفة تمامًا. يرتبط فقدان الأداء بشكل حصري تقريبًا بسوء الإدارة الحرارية، والضغوط الكهربائية العابرة، وعدم تطابق المواصفات. تفشل العديد من الأنظمة ببساطة لأن المصممين يسيئون فهم هذه القوى غير المرئية.
يزود هذا الدليل المشترين الفنيين والمهندسين بإطار عمل تشخيصي عملي. سوف تتعلم كيفية تحديد الأسباب الجذرية لتدهور SSR. سنستكشف أيضًا كيفية تقييم أوراق البيانات بدقة واختيار المكونات الصحيحة للنشر الموثوق.
يؤدي الانخفاض المستمر في الجهد عبر المرحل إلى توليد الحرارة؛ يعد التبديد الحراري غير الكافي هو السبب الرئيسي للفشل المبكر.
يمكن للطفرات العابرة غير المخففة الناتجة عن الأحمال الحثية (مثل المحركات) أن تتجاوز التفاوتات الداخلية لأشباه الموصلات (تصنيفات dv/dt).
تتطلب حماية SSR صمامات متخصصة فائقة السرعة (تصنيفات I²t)، حيث أن القواطع القياسية لن تتفاعل بسرعة كافية لمنع تلف الدائرة القصيرة.
يعد تقييم المواصفات الدقيقة لمرحل الحالة الصلبة استنادًا إلى درجات حرارة التشغيل في العالم الحقيقي - وليس فقط الحدود القصوى للمختبرات المثالية - أمرًا بالغ الأهمية لتحقيق الموثوقية على المدى الطويل.
الحرارة تقتل أشباه الموصلات. إن فهم الديناميكيات الحرارية هو دفاعك الأول ضد الفشل المبكر.
يمتلك كل جهاز ذو حالة صلبة انخفاضًا متأصلًا في الجهد الأمامي. عند توصيل الكهرباء، فإن الثايرستور الداخلي أو الترانزستور يقاوم التدفق قليلاً. عادة ما يتراوح انخفاض الجهد هذا بين 1.0 و 1.5 فولت. قد يبدو الأمر ضئيلًا، لكنه يولد طاقة حرارية كبيرة أثناء التشغيل المستمر.
يترجم التيار المستمر مباشرة إلى تسخين موضعي. يمكنك حساب توليد الحرارة هذا باستخدام معادلة بسيطة: الواط = الأمبير × انخفاض الجهد. إذا كان التطبيق الخاص بك يدفع 20 أمبير من خلال مرحل به انخفاض 1.5 فولت، فإن الجهاز يولد 30 واط من الحرارة النقية. تتراكم هذه الطاقة الحرارية بسرعة داخل حاوية بلاستيكية ومعدنية صغيرة. يجب عليك إزالة هذه الحرارة بكفاءة. وإلا فإن تقاطع أشباه الموصلات الداخلي سوف يسخن.
يعتمد تبديد الحرارة المناسب على الاقتران الميكانيكي. يعد الفشل في استخراج الحرارة بمثابة إشراف هندسي متكرر. تشمل حالات فشل امتصاص الحرارة الشائعة ما يلي:
المشتتات الحرارية ذات الحجم غير المناسب: اختيار المشتت يعتمد فقط على البصمة المادية بدلاً من تقييمات المقاومة الحرارية.
سوء استخدام المركب الحراري: يؤدي استخدام كمية كبيرة جدًا أو قليلة جدًا من المعجون الحراري إلى احتجاز الهواء. الهواء موصل حراري رهيب.
تدفق الهواء المحيط المقيد: وضع المرحلات داخل الخزانات المغلقة يمنع التبريد الحراري. يتم إعادة تدوير الحرارة ببساطة حول المكونات.
تجاهل الإجهاد الحراري يؤدي مباشرة إلى الهروب الحراري. مع ارتفاع درجة حرارة وصلة أشباه الموصلات، تتغير خصائص مقاومتها الداخلية. يبدأ الجهاز في توليد المزيد من الحرارة. في النهاية، تؤدي درجة حرارة الوصلة المفرطة إلى تغيير خصائص أشباه الموصلات بشكل دائم. هيكل السيليكون يتحلل. يؤدي هذا إلى عدم القدرة على إيقاف التشغيل، وهو ما يُعرف بالإغلاق. وفي الحالات القصوى، يتعرض المكون لانهيار مادي كامل.
الأحمال المقاومة تتصرف بشكل متوقع. ومع ذلك، فإن الأحمال الحثية تقدم حالات انتقالية كهربائية قاسية. يجب عليك مراعاة هذه القوى عند دمج مرحل الحالة الصلبة في نظامك.
تقوم المحركات والملفات اللولبية والمحولات بتخزين الطاقة في المجالات المغناطيسية. عندما ينطفئ المرحل، ينهار المجال المغناطيسي فجأة. يولد هذا الانهيار قوة دافعة كهربية ضخمة. ينتقل ارتفاع الجهد الناتج إلى الخلف في المرحل. تتجاوز أحداث الجهد الزائد العابرة بشكل روتيني حدود التشغيل العادية.
تمتلك أشباه الموصلات حدود dv/dt محددة. يحدد هذا المقياس الحد الأقصى المسموح به للتغير في الجهد مع مرور الوقت. عندما يؤدي الحمل الاستقرائي إلى ارتفاع سريع وعنيف في الجهد، فإن التغيير السريع يمكن أن يؤدي إلى تبديل غير مقصود. قد يتم تشغيل المرحل مرة أخرى لفترة وجيزة. إن تجاوز حدود dv/dt بشكل متكرر سيؤدي في النهاية إلى اختراق عزل أشباه الموصلات، مما يؤدي إلى تدمير الجهاز.
يجب عليك تخفيف الجهد الزائد العابر بشكل استباقي. ينشر المهندسون آليتين دفاعيتين أساسيتين:
دوائر RC Snubber: تشتمل العديد من المرحلات المتميزة على أجهزة صد RC داخلية (مقاوم-مكثف). تمتص هذه الدوائر التغيرات السريعة في الجهد، وتحمي الثايرستور.
مثبطات الجهد العابر (TVS): مكثفات أكسيد المعدن الخارجية (MOVs) تعمل على تثبيت الجهد الزائد. إنهم يحولون المسامير المدمرة بعيدًا عن تقاطعات التتابع الحساسة.
يجب عليك تقييم بيئة التطبيق المحددة لديك لتحديد استراتيجية التخفيف التي تناسبك بشكل أفضل.
فكر في محرك بقوة 1 حصان 120 فولت تيار متردد. في ظل ظروف التشغيل العادية، فإنه يرسم تيارًا ثابتًا. ومع ذلك، فإن بدء تشغيل المحرك أثناء الراحة يتطلب قوة دوران هائلة. تتطلب مرحلة البدء هذه ما يصل إلى ستة أضعاف تيار الحالة المستقرة. لا يمكنك استخدام مرحل تم تصنيفه بشكل صارم لتيار التشغيل. يجب عليك الإفراط في مواصفات المرحل للتعامل مع هذا الطلب العابر الشديد بأمان.
الأحداث الكهربائية العابرة تدمر المرحلات بشكل أسرع من التدهور الحراري. وتتطلب الحماية من الزيادات الحالية معرفة متخصصة.
يجب أن تفرق بين تيار التشغيل الاسمي وتيار التدفق العابر المسموح به. قد يحمل المرحل بثقة 25 أمبير إلى أجل غير مسمى. يمكن للجهاز نفسه أن ينجو من ارتفاع بقوة 250 أمبير، بشرط أن يستمر فقط لدورة تيار متردد واحدة (عادة 16.6 مللي ثانية). سيؤدي تجاوز هذه العتبة الزمنية الحالية إلى تبخير روابط الأسلاك الداخلية.
بعض الأحمال تخدع الحسابات القياسية. تظهر مصابيح التنغستن وبعض عناصر التسخين "مقاومة للبرودة". عند وضعها في درجة حرارة الغرفة، تكون مقاومتها الكهربائية منخفضة بشكل ملحوظ. يؤدي تنشيطها إلى ارتفاع هائل في التيار الأولي. ومع ارتفاع حرارة العنصر، ترتفع مقاومته، وينخفض التيار إلى المستوى الطبيعي. يجب عليك حساب هذه الزيادة الأولية لتجنب التحميل الزائد على مكونات أشباه الموصلات.
توفر أوراق البيانات تصنيف I²t. تحدد هذه القيمة الحد الأقصى للطاقة الحرارية التي يمكن أن يمتصها المرحل أثناء حدوث ماس كهربائي قبل حدوث التدمير المادي. ويمثل التربيع الحالي مضروبا في الوقت. هذا المقياس المحدد موجود فقط لتوجيه قرارات الدمج الخاصة بك.
تفشل قواطع الدائرة الميكانيكية القياسية في حماية أشباه الموصلات. تعتمد القواطع الميكانيكية على شرائط ثنائية المعدن المادية أو ملفات مغناطيسية. يستغرق الأمر أجزاء من الثانية أو حتى ثوانٍ كاملة للقيام برحلة جسدية. بحلول الوقت الذي يفتح فيه الكسارة الميكانيكية الدائرة، تكون أشباه الموصلات قد تبخرت بالفعل. يجب عليك استخدام صمامات أشباه الموصلات المتخصصة فائقة السرعة. تتوافق هذه الصمامات مع تصنيف I²t الخاص بالمرحل، مما يؤدي إلى إزالة الأخطاء على الفور لمنع تدمير المكونات.
نادراً ما تعكس مواصفات المختبر حقائق أرضية المصنع. يجب عليك تفسير البيانات من خلال عدسة ظروف النشر الفعلية.
تتميز كل ورقة بيانات بمنحنى تخفيض الحرارة. هذا الرسم البياني هو أداة التصميم الأكثر أهمية لديك. لا تعمل المرحلات أبدًا بأقصى تصنيف حالي لها في البيئات الحارة. عادة، يبدأ التخفيض عند 40 درجة مئوية. إذا وصلت درجات الحرارة المحيطة بالخزانة إلى 60 درجة مئوية، فقد يقوم مرحل بقدرة 50 أمبير بتوصيل 25 أمبير فقط بشكل آمن. تجاهل هذا المنحنى يضمن فشل المعدات المبكر.

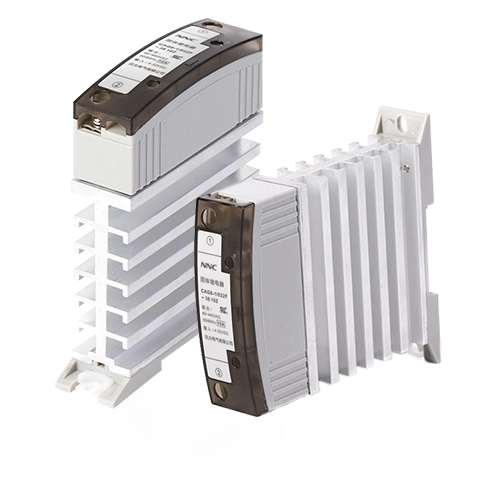

القيود المادية تملي اختيار التتابع. توفر تكوينات تركيب اللوحة مساحة سطحية ضخمة لأحواض الحرارة. أنها تتفوق في التطبيقات ذات التيار العالي. على العكس من ذلك، تعمل تكوينات الحالة الصلبة للسكك الحديدية عالية السرعة على تحسين مساحة الخزانة. أنها تسمح بالتثبيت السريع. ومع ذلك، فإن تعبئة وحدات السكك الحديدية DIN المتعددة تحد بشدة من تدفق الهواء. يجب عليك رسم مسارات تبديد الحرارة بعناية.
يجب ألا تصل العيوب الكهربائية في جانب الحمل أبدًا إلى منطق التحكم الخاص بك. يعد العزل المناسب للمدخلات والمخرجات أمرًا إلزاميًا. ابحث عن مواصفات العزل البصري. يرسل مؤشر LED الداخلي شعاعًا ضوئيًا إلى جهاز استقبال الصور عبر فجوة هوائية. يوفر هذا الفصل المادي قوة عازلة ممتازة، مما يحمي وحدات التحكم الدقيقة الحساسة من كوارث الجهد العالي.
إن مطابقة نوع التبديل مع الحمل يمنع السلوك غير المنتظم. يتطلب تحليل مواصفات مرحل الحالة الصلبة فهم وقت تشغيل الجهاز فعليًا.
تبديل الرسم البياني مقارنة النوع
نوع التبديل | تطبيق التحميل المثالي | الفائدة الرئيسية | حالة الاستخدام المشترك |
|---|---|---|---|
صفر كروس | الأحمال المقاومة (السخانات) | يقلل من EMI والتيارات الطفرة | أفران الخبز الصناعية |
تشغيل عشوائي | الأحمال الحثية (المحركات) | الاستجابة الفورية، وتجنب تأخير المرحلة | تعتيم زاوية الطور، الملفات اللولبية |
تنتظر المرحلات الصفرية حتى تصل الموجة الجيبية للتيار المتردد إلى صفر فولت قبل التعشيق. وهذا يقلل من التداخل الكهرومغناطيسي (EMI). تعمل مرحلات التشغيل العشوائية على تشغيل المللي ثانية بالضبط التي تستقبل فيها إشارة التحكم. إنهم يتعاملون مع الأحمال الاستقرائية بشكل أفضل لأنهم يتجنبون مشكلات الطور المتأخر.
إن الحصول على مكونات غير موثوقة يؤدي إلى مخاطر شراء هائلة. يجب عليك تقييم شريك التصنيع بنفس الدقة مثل تقييم المكون.
يقدم الموردون ذوو السمعة الطيبة بيانات هندسية شاملة. إنهم لا يختبئون وراء مصطلحات تسويقية غامضة. ابحث عن منحنيات تخفيض السرعة التفصيلية، وبيانات المقاومة الحرارية الدقيقة (المقاسة بـ درجة مئوية/واط)، ومقاييس MTBF (متوسط الوقت بين الأعطال) المثبتة. إذا كان المورد يفتقر إلى هذه الوثائق، فإن منتجاته تشكل خطرًا شديدًا على التكامل.
يجب أن تستوفي المكونات الصناعية إرشادات السلامة الصارمة. التحقق من جميع علامات الامتثال. تضمن شهادات UL وCSA وCE أن يلبي المكون معايير السلامة الصناعية والمعايير البيئية الصارمة. يمنع الاختبار المستقل الحرائق الكهربائية الكارثية ومشاكل المسؤولية.
المساعدة الهندسية مهمة للغاية. تتطلب التطبيقات المعقدة حسابات حرارية دقيقة وملف تعريف تفصيلي للحمل. يوفر المتميز مورد مرحل الحالة الصلبة إمكانية الوصول المباشر إلى مهندسي التطبيقات. إنها تساعدك على تشغيل عمليات المحاكاة الحرارية والتحقق من تنسيق الصمامات قبل الانتهاء من التصميم.
استقرار سلسلة التوريد يمنع توقف خطوط الإنتاج. تقييم بروتوكولات اختبار الدفعات الخاصة بالشركة المصنعة. هل يختبرون كل وحدة تحت الحمل؟ كما تقلل شروط الضمان الواضحة من مخاطر الشراء. يضمن ضمان الجودة المتسق أن أنظمتك المنشورة تعمل بشكل موثوق سنة بعد سنة.
يمكن التنبؤ بدرجة كبيرة بفقدان أداء SSR ويمكن الوقاية منه من خلال تحديد مواصفات الحمل الدقيقة والتصميم الحراري.
حدد أولويات أوراق البيانات التي تعكس درجات حرارة العلبة الفعلية والظروف العابرة. لا تصمم أبدًا بناءً على الحدود القصوى المخبرية فقط.
استخدم دائمًا صمامات أشباه الموصلات فائقة السرعة والمشتتات الحرارية ذات الحجم المناسب لحماية استثماراتك.
استشر الدعم الهندسي لمراجعة خصائص الحمل المحددة قبل الانتهاء من الشراء المجمع أو تكامل النظام.
ج: تعمل طفرات الجهد الزائد أو الإجهاد الحراري الشديد على إذابة تقاطع السيليكون الداخلي فعليًا. وبمجرد ذوبان المادة شبه الموصلة، فإنها تندمج معًا. يؤدي هذا إلى قصر الاتصال بشكل دائم، مما يجبر المرحل على البقاء مغلقًا بشكل آمن في وضع "التشغيل" بغض النظر عن مدخلات التحكم.
ج: أجهزة القياس المتعددة القياسية غير كافية لأن جميع أجهزة SSR تظهر بشكل طبيعي تسربًا طفيفًا للتيار عند إيقاف تشغيلها. يجب عليك اختبار التتابع تحت حمل نشط. قم بقياس انخفاض الجهد الأمامي عبر أطراف الخرج أثناء تنشيطه. يشير الانحراف الكبير عن قيمة ورقة البيانات إلى تدهور داخلي شديد.
ج: نعم. يتطلب الثايرستور الداخلي تيارًا محددًا ليظل مغلقًا. علاوة على ذلك، يمكن لتيار التسرب المتأصل أن يبقي الأحمال الحساسة للغاية ومنخفضة الطاقة (مثل مصابيح LED أو وحدات التحكم المنطقية القابلة للبرمجة الصغيرة) نشطة جزئيًا حتى عند إيقاف تشغيل المرحل. يجب عليك مطابقة المواصفات بعناية.
