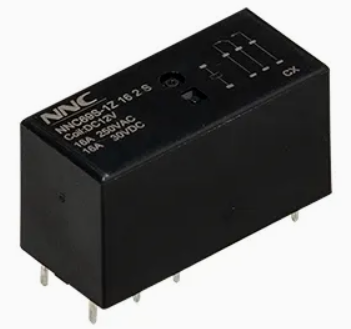

تعتمد الإلكترونيات الحديثة بشكل كبير على المرحلات لسد الفجوة بين منطق التحكم الدقيق في الطاقة المنخفضة والأحمال المادية التي تتطلب طاقة عالية. ومع ذلك، فإن مهندسي الأجهزة أحيانًا يتغاضون عن المتطلبات الدقيقة لآلية قيادة الملف. وقد يختارون أحد المكونات بناءً على نظرة سريعة على مواصفات القيمة الاسمية. لسوء الحظ، يؤدي تحديد معلمات ملف الترحيل بشكل غير صحيح إلى فشل متقطع في الدائرة، أو لحام التلامس، أو احتراق الملف قبل الأوان. إن الاعتماد بشكل كامل على التصنيف الاسمي المطبوع على الغلاف البلاستيكي يتجاهل متغيرات العالم الحقيقي. تحدث التحولات الحرارية وانخفاض جهد دائرة المحرك المتأصلة بشكل متكرر في بيئات الإنتاج. يؤدي هذا الإشراف إلى إضعاف موثوقية النظام بشكل عام.
لتحقيق الاستقرار الحقيقي، يجب عليك تجاوز هذه التصنيفات على مستوى السطح. يجب عليك إجراء تحليل عميق لحدود ورقة البيانات لتحقيق تكامل موثوق للنظام. يركز هذا الدليل بالكامل على تقييم معلمات جهد الملف. هدفنا هو ضمان الاختيار الدقيق للمكونات. سوف نستكشف كيفية مطابقة هذه المواصفات لكل من التحكم الدقيق على المستوى المنطقي والتبديل القوي للأحمال.
يتم اختيار المكونات خلال مرحلة اتخاذ القرار الحاسمة. يجب على المهندسين تقييم ما تعنيه المواصفات الفنية فعليًا لموثوقية الدائرة. يكشف النظر إلى ورقة البيانات عن تقييمات جهد متعددة. يحكي كل تصنيف قصة محددة حول كيفية تصرف المكون تحت الضغط.
يعين المصنعون جهد التشغيل المثالي لكل ملف. ستشاهد عادةً قيمًا قياسية مثل 5 فولت أو 12 فولت أو 24 فولت. يستخدم المهندسون هذه القيمة الاسمية كمقياس فرز أساسي لقائمة مختصرة للمكونات. ومع ذلك، فهو لا يمثل سوى خط أساس مختبري مثالي. تتقلب إمدادات الطاقة في العالم الحقيقي بشكل مستمر. ولذلك فإن التعامل مع القيمة الاسمية كحد صارم يدعو إلى الفشل. يجب أن تنظر بشكل أعمق في جدول المواصفات.
يمثل جهد الالتقاط الحد الأدنى المضمون من الجهد المطلوب لتشغيل جهات الاتصال. يجب أن يتغلب المجال المغناطيسي على توتر الزنبرك الداخلي. هذه العتبة تضمن التفعيل. عادةً ما يحدد المصنعون هذا الحد عند 75-80٪ من الجهد الاسمي. عندما تقوم بتقييم جهد ملف التتابع ، ضع في اعتبارك قدرة دائرة القيادة لديك. يجب أن توفر دائرة القيادة هذا الحد الأدنى من الجهد باستمرار. ويجب أن تفعل ذلك حتى في ظل أسوأ ظروف انخفاض الجهد. إذا انخفض جهد نظامك بشكل كبير تحت الحمل، فسوف يفشل المرحل في التبديل.
يحدد جهد التسرب متى يعود المكون إلى حالته غير المزودة بالطاقة. يضعف المجال المغناطيسي مع انخفاض الجهد. في النهاية، يقوم الزنبرك بفصل نقاط الاتصال. بالنسبة لملفات التيار المستمر، عادة ما تكون هذه العتبة حوالي 5-10٪ من التصنيف الاسمي. في بعض الأحيان تقوم محركات الحالة الصلبة بتسريب تيار متبقي صغير. إذا تجاوز التسرب عتبة التسرب، تظل نقاط الاتصال مغلقة. يجب عليك التحقق من أن برنامج التشغيل الخاص بك يقطع الطاقة بالكامل عن هذه النسبة الحرجة.
كل ملف له حد كهربائي أعلى مطلق. تجاوز هذه الحدود يؤدي إلى تدهور العزل الداخلي. الجهد العالي يولد حرارة زائدة داخل اللفات. يحدث الفشل الحراري بسرعة عند تجاوز هذا الحد. تحدد معظم أوراق البيانات هذا الحد الأقصى بنسبة 110-130% من القيمة الاسمية. تحقق دائمًا من الحد الأقصى للجهد المسموح به إذا واجه مصدر الطاقة الخاص بك ارتفاعًا مفاجئًا.
الجدول 1: الملخص المرجعي لمعلمة ملف الترحيل
| المعلمة | النطاق النموذجي | الوظيفة الأساسية | المخاطر الهندسية إذا تم تجاهل |
|---|---|---|---|
| الجهد الاسمي | موحدة (على سبيل المثال، 5 فولت، 12 فولت) | القائمة المختصرة الأولية والتصنيف | افتراض خاطئ لظروف إمدادات الطاقة المثالية |
| بيك اب الجهد | 75% - 80% من القيمة الاسمية | يضمن إغلاق الاتصال | الفشل في التشغيل أثناء انخفاض جهد الإمداد |
| الجهد التسرب | 5% - 10% من القيمة الاسمية (DC) | يضمن الافراج عن الاتصال | تظل جهات الاتصال مغلقة بسبب تسرب تيار السائق |
| أقصى الجهد المسموح به | 110% - 130% من القيمة الاسمية | يمنع التدمير الحراري | احتراق الملف وتدهور العزل |
يقوم المهندسون بتصنيف الحلول بناءً على البيئة الفيزيائية والكهربائية. تختلف متطلبات لوحة المنطق بشكل كبير عن أرضية المصنع. ويجب عليك تعديل معايير التقييم الخاصة بك وفقًا لذلك.
يتطلب تصميم لوحات الدوائر المطبوعة إدارة صارمة للطاقة. تملي قيود دائرة القيادة اختيارات المكونات. ستستخدم عادةً ملفات 3.3 فولت أو 5 فولت أو 12 فولت. تقوم وحدات التحكم الدقيقة بتشغيل هذه المكونات عبر دوائر MOSFET أو صفائف الترانزستور. يعمل متعدد الكلور القياسي مرحل ثنائي الفينيل ضمن حدود مادية ضيقة جدًا. يجب أن يعمل بشكل لا تشوبه شائبة دون استنزاف مصدر الطاقة المنطقي.
معايير النجاح في هذه البيئة تدور حول الكفاءة. يجب عليك الموازنة بين استهلاك الطاقة المنخفض والتدفق المغناطيسي الكافي. تسحب الملفات الحساسة تيارًا أقل من اللوحة. ومع ذلك، لا يزال يتعين عليهم توليد قوة مغناطيسية كافية لتبديل الحمل المطلوب. يجب عليهم القيام بذلك دون زيادة التحميل على مستوى الطاقة الخاص بلوحة المنطق. يؤدي التحميل الزائد على مستوى الطاقة إلى إعادة ضبط وحدة التحكم الدقيقة وسلوك النظام غير المنتظم.
تمثل البيئات الصناعية مجموعة مختلفة تمامًا من التحديات. تمتد حلقات التحكم عبر أرضيات المصنع الطويلة. غالبًا ما تفرض قيود دائرة القيادة استخدام 24V DC أو 120V AC أو 240V AC. تعمل الفولتية العالية على تخفيف آثار انخفاض الجهد على طول الأسلاك الطويلة.
تركز معايير النجاح هنا على الصلابة والتعامل مع مكيف الهواء. تعمل ملفات التيار المتردد بشكل مختلف عن ملفات التيار المستمر. يمر التيار المتردد خلال صفر فولت مرتين في كل دورة. يؤدي هذا التقاطع الصفري إلى انهيار المجال المغناطيسي للحظات. يقوم المصنعون بتثبيت حلقات تظليل نحاسية داخل موديلات التيار المتردد. تحافظ هذه الحلقات على التدفق المغناطيسي أثناء المعابر الصفرية. إنها تمنع بشكل فعال صوت الطنين 50/60 هرتز. علاوة على ذلك، يجب أن يأخذ التحديد في الاعتبار تيارات التدفق العالية. تعتبر هذه الزيادات الأولية نموذجية للملفات الكهرومغناطيسية المتناوبة. سوف يفشل برنامج التشغيل ذو الحجم السيئ أثناء الارتفاع الحالي الأولي.
يضمن تقييم المخاطر التشغيلية الموثوقية على المدى الطويل. عندما تتجاهل حدود الجهد، تفشل الأجهزة. إن فهم أوضاع الفشل الدقيقة يساعدك على تصميم أنظمة أفضل للحماية من الفشل.
انخفاض الجهد مدمر للغاية. يؤدي تطبيق جهد أقل قليلاً من عتبة الالتقاط إلى سحب مغناطيسي ضعيف. يولد الملف قوة كافية لتحريك عضو الإنتاج. ومع ذلك، فهو يفتقر إلى القدرة على تثبيت جهات الاتصال معًا بقوة. يقاوم الربيع الداخلي بشكل مستمر.
والنتيجة هي عدم الاستقرار الميكانيكي الشديد. ترتد جهات الاتصال بسرعة ضد بعضها البعض. يطلق المهندسون على هذه الظاهرة اسم ثرثرة الاتصال. تؤدي الثرثرة إلى انحناء كهربائي سريع عبر فجوة الهواء الصغيرة. ترتفع درجة الحرارة المحلية بشكل كبير. هذه الحرارة الشديدة تذيب مادة التلامس. تندمج المعادن معًا، مما يؤدي إلى اللحام بالتلامس. في النهاية، يؤدي هذا إلى فشل التحميل الكارثي.
يمثل دفع الكثير من الجهد الكهربي إلى المكون خطرًا مختلفًا. يؤدي التشغيل المستمر بالقرب من الحد الأقصى للجهد المسموح به أو أعلى منه إلى زيادة الخسائر $I^2R$. تقوم اللفات النحاسية بتحويل الطاقة الكهربائية الزائدة إلى حرارة. لا يمكن للمكون تبديد هذا الحمل الحراري بسرعة كافية.
والنتيجة هي تدهور مستمر للمواد الداخلية. ينهار العزل المحيط بالسلك النحاسي. بمجرد فشل العزل، يصبح السلك المجاور قصيرًا معًا. يؤدي دوران الملف القصير إلى انخفاض المقاومة الإجمالية بشكل كبير. وهذا يسحب تيارًا أكبر، مما يؤدي إلى تسريع الانفلات الحراري. في نهاية المطاف، يعاني المكون من انخفاض العمر الميكانيكي أو يحترق تمامًا.
تغير الحرارة المحيطة الخواص الكهربائية تمامًا. داخل أي مرحل كهرومغناطيسي قياسي ، تزيد مقاومة الملف النحاسي بحوالي 0.4% لكل درجة مئوية. مع ارتفاع درجة حرارة العلبة، ترتفع المقاومة الداخلية. المقاومة الأعلى تعني أن الملف يسحب تيارًا أقل عند نفس الجهد. تيار أقل يعني مجال مغناطيسي أضعف.
وهذا يخلق عامل خطر هائل للأنظمة المغلقة. قد يعمل أحد المكونات بشكل مثالي عند درجة حرارة 20 درجة مئوية على طاولة الاختبار. ومع ذلك، قد يفشل تمامًا في التقاطه عند درجة حرارة 85 درجة مئوية في الحقل. إذا لم يتم عزل جهد الإمداد بشكل كافٍ، فلن يتمكن المجال المغناطيسي الضعيف من التغلب على توتر الزنبرك. يجب عليك دائمًا استشارة منحنيات التخفيض الحراري لمنع هذا الفشل في البيئة الساخنة.
الجدول 2: أوضاع الفشل الشائعة والأسباب الجذرية
| أعراض الفشل | السبب الجذري الأساسي | الفيزياء الأساسية |
|---|---|---|
| اتصل باللحام | محرك تحت الجهد | تسبب القوة المغناطيسية الضعيفة ثرثرة الاتصال والانحناء. |
| نضوب الملف | محرك الجهد الزائد | يؤدي التسخين المفرط $I^2R$ إلى تدمير عزل الأسلاك. |
| فشل في التشغيل عندما يكون ساخنًا | الاعتماد على درجة الحرارة | ترتفع مقاومة النحاس، وينخفض التدفق الحالي والمغناطيسي. |
| فشل في الإصدار (DC) | ارتفاع تسرب السائق | يتجاوز تيار التسرب عتبة التسرب المحددة. |
يتطلب الانتهاء من اختيار المكونات منطقًا خطوة بخطوة. لا يمكنك التخمين عند إنشاء قائمة المواد (BOM). اتبع إطار القرار المنهجي هذا لضمان المطابقة التشغيلية المثالية.
باتباع هذه الخطوات الأربع بدقة، يمكنك التخلص من معظم حالات فشل الحقل. يضمن النهج المنظم مرونة الأجهزة.
يظل تحديد جهد ملف الترحيل بمثابة توازن دقيق بين الفيزياء الميكانيكية والحدود الكهربائية. يتطلب الأمر أكثر من مجرد مطابقة الأرقام في المخطط. يجب عليك مراعاة انخفاض الجهد والتحولات الحرارية وتسرب السائق. إن إهمال هذه التفاصيل يؤدي إلى أحاديث الاتصال، والانفلات الحراري، وسلوك النظام غير المتوقع. يجب عليك دائمًا الرجوع إلى أوراق بيانات الشركة المصنعة. قم بمراجعة المنحنيات الحرارية، والحد الأدنى لعتبات الالتقاط، والحد الأقصى المسموح به بعناية قبل الانتهاء من قائمة المواد الخاصة بك.
الإجراء التالي الموصى به واضح. أولاً، قم بتحديد مقاييس إمداد الطاقة الأسوأ لديك. بعد ذلك، اطلب عينات هندسية من الشركة المصنعة للمكونات الموثوق بها. أخيرًا، قم باختبار أداء الملف على نطاق واسع. قم بتعريض العينات لدرجة الحرارة وظروف التحميل المحددة للتطبيق المقصود. يتحقق الاختبار الواقعي من صحة تحليل ورقة البيانات الخاصة بك ويؤمن تصميمك النهائي.
ج: من الناحية الفنية، قد يعمل في درجة حرارة الغرفة إذا كان 9 فولت أعلى من عتبة الالتقاط البالغة 75%. ومع ذلك، فإنه لا يمكن الاعتماد عليها إلى حد كبير. مع ارتفاع درجة الحرارة المحيطة، تزداد مقاومة النحاس، مما يتطلب جهدًا أكبر لتوليد تدفق مغناطيسي كافٍ. إمدادات 9V لا تترك أي هامش أمان. لا نوصي بهذا لأي بيئة إنتاج.
ج: سيكون الملف بمثابة خانق ذو مقاومة عالية. ونظرًا لأن التيار المتردد يتناوب باستمرار، فإن المجال المغناطيسي المصمم بالتيار المستمر سوف ينهار بشكل مستمر. سوف يفشل المكون في التشغيل بشكل صحيح. سوف تثرثر بقوة، وتولد حرارة زائدة، ومن المحتمل أن تحرق ملفاتها الداخلية بسرعة كبيرة.
ج: وهذا ما يسمى الرشوة الاستقرائية. عند قطع الطاقة عن ملف التتابع الكهرومغناطيسي، ينهار المجال المغناطيسي بسرعة. يؤدي هذا المجال المنهار إلى ارتفاع كبير في الجهد العالي ذو القطبية العكسية. يجب عليك تثبيت صمام ثنائي flyback في دوائر التيار المستمر لتبديد هذه الطاقة بأمان وحماية ترانزستور التشغيل الخاص بك.
ج: لا. يتحكم جهد الملف بشكل صارم في المغناطيس الكهربائي الداخلي. تحتوي جهات الاتصال على تصنيف منفصل تمامًا للجهد والتيار مصمم للحمل الخارجي. وهذان النظامان معزولان كهربائيًا عن بعضهما البعض. يتم ربطها جسديًا فقط بواسطة المحرك الميكانيكي.
