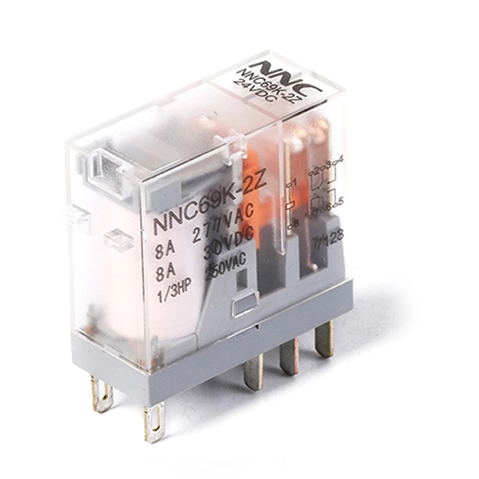

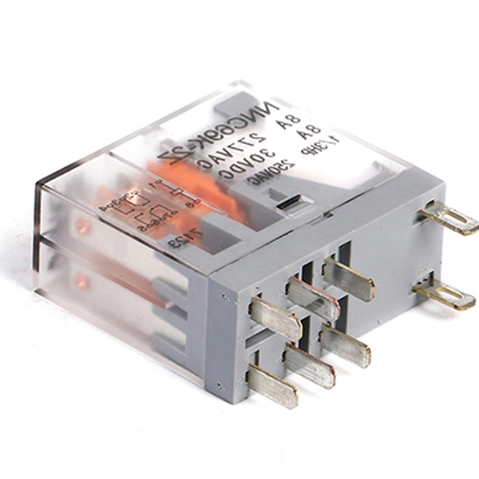

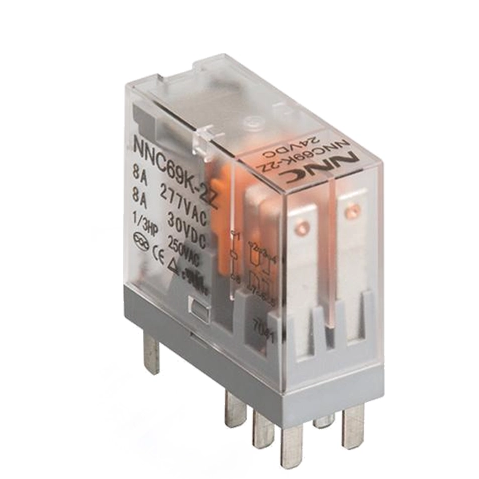

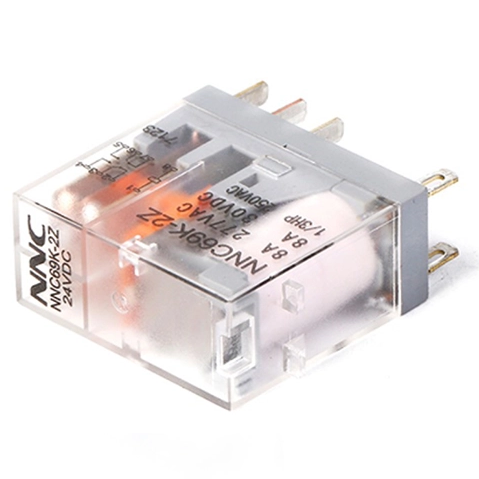

التكوين المزدوج القطب: يسمح نموذج 2Z بالتحكم في دائرتين ، مما يضاعف إمكانيات التبديل في ترحيل واحد.
توافق ملف DC/AC: مثل نظيره 1Z ، فإنه يدعم كل من الفولتية لفائف DC و AC لتكامل الطاقة المرن.
انخفاض سعة الاتصال: مع حمل اتصال مقدر من 8A لكل قطب ، يتم تحسين طراز 2Z لتطبيقات الدائرة المزدوجة المتوازنة.
زر الاختبار القابل للقفل ولوحة الاسم: ميزات اختيارية للاختبار الآمن وتحديد التعريف.
مؤشر LED: مؤشر اختياري لمراقبة الحالة في الوقت الفعلي.
تصميم فعال للفضاء: يحفظ التصميم المدمج المساحة مع توفير إمكانات تبديل الدائرة المزدوجة.
صديقة للبيئة: متوافقة مع معايير ROHS ، مما يضمن تشغيل الصديق للبيئة.
ضمان السلامة والجودة: معتمد من قبل UL و TUV و CQC ، يلبي نموذج 2Z معايير السلامة والجودة العالية.
أداء طويل الأمد: مصمم لتحمل العمليات الميكانيكية والكهربائية واسعة النطاق ، مما يضمن عمر خدمة طويلة.
مقاومة التلامس المنخفض: يضمن استخدام سبيكة AG (AGSNO2) تبديلًا فعالًا وموثوقًا.
| |||||||

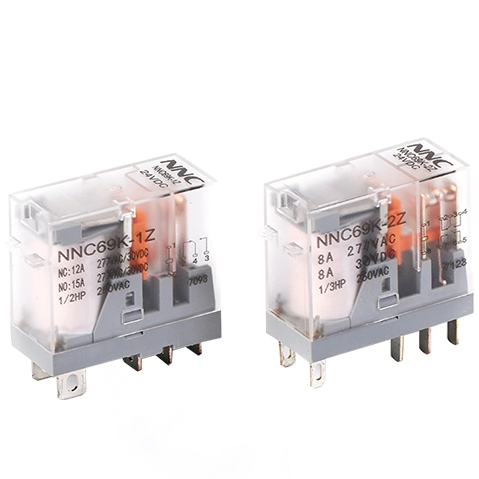

NNC69K (JQX-14FT) Miniature PCB Relay |
| ||||||
النموذج والوصف | |||||||
NNC69K |
|
| |||||
★ نموذج الاتصال: h = لا ، d = nc ، z = no & nc | |||||||
مواصفة | |||||||
البعد | 29mm*13mm*25.5mm | ||||||
ميزة الاتصال | استمارة | 1Z (SPDT) ؛ 1H (SPST-NO) ؛ 1D (SPST-NC) | 2Z (DPDT) ؛ 2H (DPST-NO) ؛ 2D (DPST-NC) | ||||
الحمل المقدر | NO15A | NC12A | 8A | ||||
ماكس تبديل الجهد | 277VAC/30VDC | ||||||
مقاومة الاتصال | ≤100mΩ | ||||||
مادة | AG Alloy (AGSNO2) | ||||||
الحياة الكهربائية | ≥1*105 | ||||||
الحياة الميكانيكية | ≥1*107 | ||||||
تشغيل الجهد (23 ℃) | DC: ≤75 ٪*الجهد المقنن ، AC: ≤80 ٪*الجهد المقنن | ||||||
الجهد التحرير (23 ℃) | العاصمة: ≥10 ٪*الجهد المقنن ، AC: ≥30 ٪*الجهد المقنن | ||||||
الجهد القصوى (23 ℃) | 110 ٪*الجهد التصنيف | ||||||
لفائف الجهد | DC3-110V ، AC6-240V (تخصيص مسموح) | ||||||
قوة الملف | DC: 0.53W ، AC: 1.2VA | ||||||
وقت التقاط | ≤20ms | ||||||
وقت الافراج | ≤10ms | ||||||
القوة العازلة | بين الاتصالات المفتوحة لنفس القطب | 1200VAC/1MIN (تسرب تيار 1MA) | |||||
بين جهات اتصال القطب المختلفة | 1200VAC/1MIN (تسرب تيار 1MA) | ||||||
بين جهات الاتصال والملف | 5000vac/1min (تسرب تيار 1MA) | ||||||
مقاومة العزل | ≥100mΩ (500VDC) | ||||||
درجة الحرارة المحيطة | -55 ℃ ～ 70 ℃ | ||||||
الرطوبة المحيطة | 35 ٪ -80 ٪ RH | ||||||
الضغط الجوي | 86-106KPA | ||||||
مقاومة الصدمة | 10g (نبض نصف موجة الجيوب الأنفية: 11 مللي ثانية) | ||||||
مقاومة الاهتزاز | 10-55 هرتز (السعة المزدوجة: 1.5 ملم) | ||||||
تثبيت | ثنائي الفينيل متعدد الكلور أو مقبس مع سكة حديد الدين | ||||||
وزن | تقريبا. 19G/PCS | ||||||
التعبئة | كرتون مع صندوق رغوة في الداخل | 400pcs/carton ، GW: 8.5 كجم ، شمال غرب: 7.5 كجم ، البعد (مم): 350 × 245 × 220 | |||||

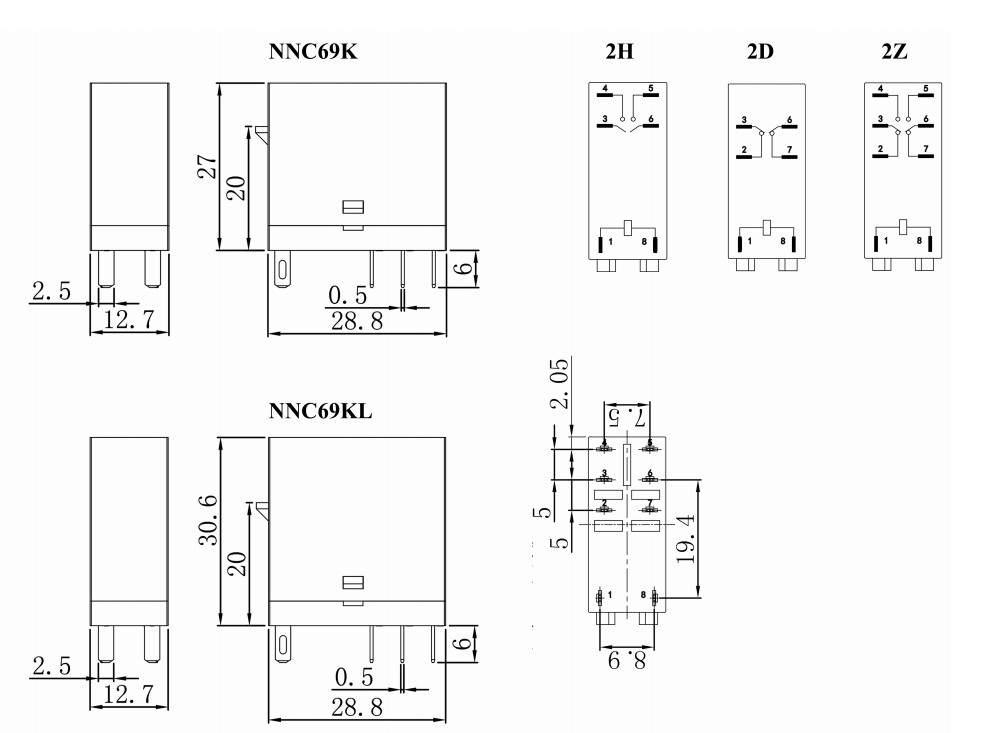

مخطط الأسلاك والعرض السفلي | |||||||
الرسم البياني للأداء | |||||||
التكوين المزدوج القطب: يسمح نموذج 2Z بالتحكم في دائرتين ، مما يضاعف إمكانيات التبديل في ترحيل واحد.
توافق ملف DC/AC: مثل نظيره 1Z ، فإنه يدعم كل من الفولتية لفائف DC و AC لتكامل الطاقة المرن.
انخفاض سعة الاتصال: مع حمل اتصال مقدر من 8A لكل قطب ، يتم تحسين طراز 2Z لتطبيقات الدائرة المزدوجة المتوازنة.
زر الاختبار القابل للقفل ولوحة الاسم: ميزات اختيارية للاختبار الآمن وتحديد التعريف.
مؤشر LED: مؤشر اختياري لمراقبة الحالة في الوقت الفعلي.
تصميم فعال للفضاء: يحفظ التصميم المدمج المساحة مع توفير إمكانات تبديل الدائرة المزدوجة.
صديقة للبيئة: متوافقة مع معايير ROHS ، مما يضمن تشغيل الصديق للبيئة.
ضمان السلامة والجودة: معتمد من قبل UL و TUV و CQC ، يلبي نموذج 2Z معايير السلامة والجودة العالية.
أداء طويل الأمد: مصمم لتحمل العمليات الميكانيكية والكهربائية واسعة النطاق ، مما يضمن عمر خدمة طويلة.
مقاومة التلامس المنخفض: يضمن استخدام سبيكة AG (AGSNO2) تبديلًا فعالًا وموثوقًا.
| |||||||
NNC69K (JQX-14FT) Miniature PCB Relay |
| ||||||
النموذج والوصف | |||||||
NNC69K |
|
| |||||
★ نموذج الاتصال: h = لا ، d = nc ، z = no & nc | |||||||
مواصفة | |||||||
البعد | 29mm*13mm*25.5mm | ||||||
ميزة الاتصال | استمارة | 1Z (SPDT) ؛ 1H (SPST-NO) ؛ 1D (SPST-NC) | 2Z (DPDT) ؛ 2H (DPST-NO) ؛ 2D (DPST-NC) | ||||
الحمل المقدر | NO15A | NC12A | 8A | ||||
ماكس تبديل الجهد | 277VAC/30VDC | ||||||
مقاومة الاتصال | ≤100mΩ | ||||||
مادة | AG Alloy (AGSNO2) | ||||||
الحياة الكهربائية | ≥1*105 | ||||||
الحياة الميكانيكية | ≥1*107 | ||||||
تشغيل الجهد (23 ℃) | DC: ≤75 ٪*الجهد المقنن ، AC: ≤80 ٪*الجهد المقنن | ||||||
الجهد التحرير (23 ℃) | العاصمة: ≥10 ٪*الجهد المقنن ، AC: ≥30 ٪*الجهد المقنن | ||||||
الجهد القصوى (23 ℃) | 110 ٪*الجهد التصنيف | ||||||
لفائف الجهد | DC3-110V ، AC6-240V (تخصيص مسموح) | ||||||
قوة الملف | DC: 0.53W ، AC: 1.2VA | ||||||
وقت التقاط | ≤20ms | ||||||
وقت الافراج | ≤10ms | ||||||
القوة العازلة | بين الاتصالات المفتوحة لنفس القطب | 1200VAC/1MIN (تسرب تيار 1MA) | |||||
بين جهات اتصال القطب المختلفة | 1200VAC/1MIN (تسرب تيار 1MA) | ||||||
بين جهات الاتصال والملف | 5000vac/1min (تسرب تيار 1MA) | ||||||
مقاومة العزل | ≥100mΩ (500VDC) | ||||||
درجة الحرارة المحيطة | -55 ℃ ～ 70 ℃ | ||||||
الرطوبة المحيطة | 35 ٪ -80 ٪ RH | ||||||
الضغط الجوي | 86-106KPA | ||||||
مقاومة الصدمة | 10g (نبض نصف موجة الجيوب الأنفية: 11 مللي ثانية) | ||||||
مقاومة الاهتزاز | 10-55 هرتز (السعة المزدوجة: 1.5 ملم) | ||||||
تثبيت | ثنائي الفينيل متعدد الكلور أو مقبس مع سكة حديد الدين | ||||||
وزن | تقريبا. 19G/PCS | ||||||
التعبئة | كرتون مع صندوق رغوة في الداخل | 400pcs/carton ، GW: 8.5 كجم ، شمال غرب: 7.5 كجم ، البعد (مم): 350 × 245 × 220 | |||||
مخطط الأسلاك والعرض السفلي | |||||||
الرسم البياني للأداء | |||||||
