في لوحات التحكم عالية الكثافة، يؤدي تشخيص نقطة فشل واحدة دون أدوات مساعدة بصرية أو ميكانيكية إلى زيادة متوسط الوقت اللازم للإصلاح (MTTR) بشكل كبير. غالبًا ما تجد مرحلات قياسية تؤدي وظائف التبديل الأساسية بشكل لا تشوبه شائبة عبر البيئات الصناعية. ومع ذلك، فإن الافتقار إلى ميزات التشخيص الموجودة على متن الطائرة يحول عبء الإثبات إلى أجهزة القياس المتعددة ومراقبة منطق PLC. يستهلك هذا الأسلوب الأعمى وقتًا ثمينًا في استكشاف الأخطاء وإصلاحها.
يتطلب تقييم ما إذا كان سيتم توحيد المرحلات التي تحمل أزرار اختبار ومصابيح LED مدمجة فهم تأثيرها المباشر. يجب عليك فحص وقت التشغيل التشغيلي والامتثال للسلامة وكفاءة استكشاف الأخطاء وإصلاحها عن كثب. عندما تفشل أنظمة التحكم، تحتاج فرق الصيانة إلى إشارات واضحة وفورية لعزل السبب الجذري. تعمل الإشارات المرئية على تبسيط سير العمل التشخيصي بالكامل منذ لحظة فتح الفني لباب الخزانة. سنستكشف كيف تعمل تصميمات المؤشرات الحديثة على تخفيف فترات التوقف الطويلة وتعزيز استراتيجية الصيانة الكهربائية لديك.
تجبر المرحلات القياسية التي لا تحتوي على مؤشرات الفنيين على فحص كل محطة يدويًا أثناء تسلسل الأخطاء. تخيل سيناريو حيث يتوقف خط النقل الحرج فجأة. المشغل يدعو الصيانة. يصل الفني ويفتح باب اللوحة الرئيسية. وفي الداخل، يواجهون العشرات من المرحلات المتطابقة وغير الشفافة. لا شيء يقدم إشارات الحالة المرئية. يجب على الفني التحقق بشكل منهجي من مخرجات PLC أولاً. إنهم يمسكون بمقياس رقمي متعدد. إنهم يفحصون بعناية محطة تلو الأخرى.
تستغرق هذه العملية اليدوية عدة دقائق لكل مكون. ثم يقومون بفحص ملف التتابع. بعد ذلك، يقومون بالتحقق من جهات الاتصال النهائية. يتطلب هذا التحقيق التركيز الشديد. كما أنه يقدم مخاطر سلامة الجهد الحي غير الضرورية. يجب أن يقلل التصميم الناجح للوحة التحكم من وقت التشخيص أثناء أحداث التوقف غير المخطط لها. كل دقيقة ضائعة تدمر جداول الإنتاج.
يظل التمييز بين مخرج PLC الفاشل، أو ملف الترحيل المحترق، أو جهة الاتصال الملحومة يتطلب جهدًا كبيرًا دون أدوات مساعدة بصرية. تتضاعف تكلفة الغموض بسرعة في الأنظمة الكبيرة. تعمل الألواح عالية الكثافة على تضخيم المشكلة. إن العثور على مكون واحد فاشل بين المئات أمر محبط للغاية. يحدد تصميم اللوحة سرعة استكشاف الأخطاء وإصلاحها بشكل مباشر. إذا قمت بتصميم لوحات باستخدام مكونات عمياء، فإنك تضمن عمليا انقطاعات أطول وأكثر تكلفة.
يؤدي نشر مجموعة مؤشر LED لزر اختبار التتابع إلى تحويل سير عمل الصيانة بشكل كامل. يفتح الفني الباب ويرى على الفور الحالة المنطقية للوحة. قد يلاحظون تسعة وأربعين مصباح LED متوهجًا ومصباح LED واحدًا داكنًا. يقوم المكون المظلم بعزل منطقة المشكلة على الفور. إنهم يعلمون أن PLC توقف عن إرسال الطاقة، أو أن الملف فشل تمامًا. يتخطى هذا الفحص البصري عشرين دقيقة من فحص العداد اليدوي.
تثبت مصابيح LED أن PLC أو جهاز التحكم يرسل الجهد بشكل فعال إلى الملف. ومع ذلك، فإن الخبراء المتمرسين يفهمون القيود. تشير مصابيح LED إلى توصيل طاقة الملف، وليس بالضرورة إغلاق الاتصال. إذا انحشرت جهة الاتصال ميكانيكيًا أو تم إغلاق اللحامات بسبب تيارات التدفق العالية، فقد يستمر ضوء LED في الإضاءة بشكل ساطع. يجب أن يثق الفنيون في مؤشر التشخيص الكهربائي مع البقاء على دراية بالحقائق الميكانيكية.
تسمح أزرار الاختبار اليدوية بالمحاكاة الفيزيائية لدائرة الحمل. يمكنك تشغيل التجاوز الميكانيكي باستخدام أداة معزولة. يؤدي هذا إلى إغلاق نقاط الاتصال دون تنشيط الملف كهربائيًا. فهو يتيح التحقق السريع من الأجهزة المصب. يمكنك صدم المحركات أو فتح الصمامات أو اختبار الموصلات الثانوية على الفور. وهذا يجعل التشغيل واختبار التشغيل الجاف أسهل بكثير. يمكنك تجاوز متغيرات برنامج PLC المعقدة بالكامل.
الجدول: الكفاءة التشخيصية - المرحلات القياسية مقابل المرحلات
| مهمة تشخيصية | مرحل مرحل 'أعمى' | مع مؤشر وزر اختبار |
|---|---|---|
| تحقق من جهد خرج PLC | يتطلب فحصًا يدويًا متعدد المقاييس عبر أطراف الملف. | تأكيد بصري فوري عبر مؤشر LED المضيء. |
| اختبار تحميل المصب | يتطلب محطات سد أو فرض منطق البرنامج. | ضغطة بسيطة على زر الاختبار الميكانيكي. |
| تحديد الانحشار الميكانيكي | يتطلب إزالة التتابع والاختبار على مقاعد البدلاء. | مراقبة موقف العلم الميكانيكي مقابل حالة LED. |
يتطلب اختيار أسلوب التجاوز الميكانيكي المناسب تقييم معايير سلامة المنشأة. تحكم اللوائح الصناعية بشكل صارم كيفية تفاعل المشغلين مع لوحات التحكم. تؤثر اختيارات أجهزتك بشكل مباشر على الامتثال للسلامة.
تستخدم الأزرار المؤقتة آليات محملة بنابض. يتم إغلاق جهات الاتصال الداخلية فقط أثناء الضغط على الزر بشكل نشط. بمجرد إزالة أداتك، يقوم الزنبرك بدفع نقاط الاتصال لفتحها مرة أخرى. تظل هذه مثالية لفحوصات الاستمرارية السريعة. يواجه الفنيون الحد الأدنى من مخاطر الابتعاد عن النظام المتجاوز. يعود الجهاز إلى الحالة الآمنة تلقائيًا.
تعمل الأزرار القابلة للقفل بشكل مختلف. يمكنك دفعها ولفها في وضع مغلق ومغلق. وهذا يثبت أنه مفيد للغاية لتسلسلات الاختبار الطويلة. يمكنك قفل دائرة المضخة أثناء فحص الأنابيب عبر المنشأة. ومع ذلك، فإن هذا يخلق مخاطرة شديدة في التنفيذ. إنه يمثل خطرًا كبيرًا على السلامة إذا تم تركه مغلقًا أثناء التشغيل القياسي. يفقد PLC كل القدرة على إيقاف هذا الإخراج المحدد.
يتطلب تنفيذ الميزات القابلة للقفل بروتوكولات Lockout/Tagout (LOTO) الصارمة. يجب عليك التأكد من عودة جميع المكونات التي تم تجاوزها إلى حالتها القياسية. ضع في اعتبارك أفضل الممارسات التالية للمرحلات القابلة للقفل:
إن معالجة الأسلاك الشائعة والمزالق الكهربائية تضمن عمل مرحلات المؤشر بشكل موثوق. غالبًا ما تفاجئ حقائق التكامل منشئي اللوحات المبتدئين.
يؤدي التسرب الحالي في كثير من الأحيان إلى نتائج إيجابية كاذبة. تستخدم مخرجات PLC ذات الحالة الصلبة الترياك أو الترانزستورات. لا تمنع هذه المكونات الداخلية الطاقة تمامًا عند إيقاف تشغيلها. يقومون بتسريب كمية صغيرة من التيار الكهربائي إلى الخط. تتطلب مرحلات LED عالية الحساسية طاقة قليلة جدًا للتنشيط. ونتيجة لذلك، فإنها قد تتوهج بشكل خافت أو تفشل تمامًا في التسرب. يجب عليك حساب هذا التسرب. يؤدي تثبيت المقاوم النازف المتوازي إلى سحب الجهد الضال إلى ما دون عتبة التسرب الخاصة بالمرحل.
يجب عليك أيضًا تحديد مؤشرات ملف التيار المتردد مقابل التيار المستمر بعناية. غالبًا ما تستخدم لوحات التيار المتردد مصابيح LED ثنائية اللون أو دوائر مؤشرات محددة تختلف عن نماذج التيار المستمر. يؤدي توصيل مرحل التيار المستمر بمقبس التيار المتردد إلى تدمير المؤشر الداخلي على الفور. تمنع العلامات المرئية الواضحة أخطاء الاستبدال هذه.
وأخيرًا، فهم منطق زر الضغط الخاص باختبار المصباح. يجب عليك التمييز بين مصابيح LED للترحيل السلكي ومؤشرات اللوحة الخارجية. غالبًا ما تتصل المصابيح الخارجية بكتل منطق اختبار المصباح PLC. تظل مصابيح LED للترحيل الداخلي موصلة بشكل مباشر عبر الملف. إنها تضيء فقط عندما يتلقى الملف طاقة حقيقية. يمكنك مراجعة مخططات الأسلاك التفصيلية وملاحظات التطبيق عن طريق التحقق من الوثائق الفنية للمرحل المصغر MY4N .
إن تقييم وتحديد المرحل الصحيح يفرض موثوقية اللوحة على المدى الطويل. يجب عليك الموازنة بين قيود مساحة اللوحة المحدودة ومتطلبات الميزات المتقدمة. العقارات Din-rail تكلف المال. تتطلب المكونات الضخمة حاويات أكبر، مما يؤدي إلى ارتفاع تكاليف التصنيع.
تقدم تصميمات التتابع المصغرة الحل الوسط المثالي. إنهم يحزمون أدوات التشخيص الأساسية في مساحة ضيقة جدًا. يمكنك تقييم هذه الخيارات بناءً على تقييمات جهات الاتصال وتكوينات الدبوس والتوافق الأساسي. يؤدي التوحيد القياسي على مساحة واحدة متعددة الاستخدامات إلى تقليل مخزون قطع الغيار لديك.

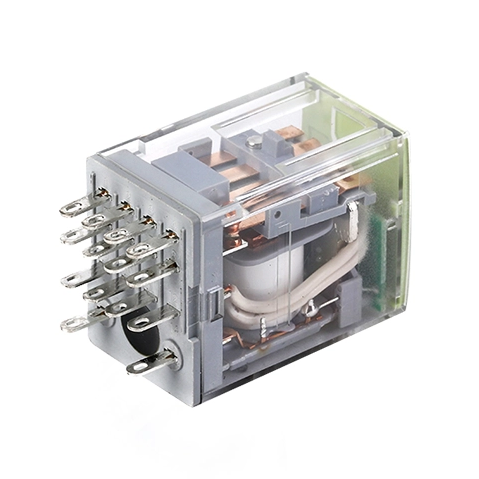

خذ بعين الاعتبار التصميمات المصغرة ذات الأربعة أقطاب كمثال رئيسي. أنها توفر مسارات اتصال متعددة لإجراءات التبديل المعقدة. لا تزال تتضمن أعلام المؤشرات الميكانيكية وأزرار الاختبار اليدوية ومصابيح LED الساطعة. لا يمكنك التضحية بأي من عقارات DIN-rail للحصول على هذه الميزات. يضمن تحديد تكوين المرحل المصغر MY4N أن تلبي لوحاتك معايير التشخيص الحديثة دون عناء. فهو يوفر قوة تحويل قوية إلى جانب التعليقات المرئية الشاملة.
اتخذ خطوات قابلة للتنفيذ لتحسين أنظمتك. قم بمراجعة لوحة MTTR الحالية. قم بتقييم التوحيد القياسي لنماذج مؤشرات محددة في جميع منشآتك. قم بتحديث مواصفات الشراء الخاصة بك لتفويض ميزات التشخيص بشكل صريح لجميع إصدارات اللوحات الجديدة.
إن الترقية إلى المرحلات المجهزة بمصابيح LED وأزرار الاختبار بمثابة استثمار عالي العائد لأي منشأة. يؤدي هذا القرار البسيط بشأن الأجهزة إلى تقليل وقت استكشاف الأخطاء وإصلاحها بشكل مباشر من ساعات إلى مجرد دقائق. يكتسب المشغلون والفنيون رؤية فورية لدوائر التحكم المعقدة.
في حين أن المؤشرات المرئية لا تحل محل إجراءات الاختبار الكهربائي المناسبة، إلا أنها بمثابة خط الدفاع الأول الحاسم ضد فترات التوقف الطويلة. إنها تقضي على التخمين وتحافظ على تركيز فرق الصيانة لديك على إصلاح المشكلات الفعلية بدلاً من البحث عن الأخطاء غير المرئية. تأكد من أن استراتيجية المشتريات الداخلية الخاصة بك تتوافق مع متطلبات السلامة الصارمة مع أقصى قدر من الكفاءة التشغيلية.
ج: لا، يشير مؤشر LED إلى تطبيق الجهد الكهربي على الملف. يمكن أن يحدث عطل ميكانيكي أو انحشار في أجزاء المحرك أو نقاط اتصال ملحومة حتى لو كان مؤشر LED مضاءً بشكل مثالي. يجب عليك التحقق من عملية التحميل الفعلي بشكل مستقل.
ج: نعم، خاصة أزرار الاختبار القابلة للقفل. إذا تركت مشغولة، فإنها تتجاوز منطق نظام التحكم بالكامل. من المحتمل أن يؤدي هذا إلى تشغيل الماكينة بشكل غير متوقع، متجاوزًا أقفال الأمان. يجب أن تملي إجراءات التشغيل القياسية بشكل صارم الاستخدام السليم لها.
ج: يحدث هذا عادةً بسبب تسرب التيار من مخرج PLC ذو الحالة الصلبة (الترياك أو الترانزستور). سيؤدي تثبيت مقاومة متوازية ذات حجم مناسب إلى سحب الجهد الشارد بنجاح إلى ما دون عتبة إضاءة LED.
ج: داخليًا، يتم توصيل مؤشر LED ومقاومه المحدد للتيار بالتوازي مع ملف التتابع. يضمن هذا التكوين أن يتلقى LED جهد التحكم الكامل مباشرة عند تنشيط النظام.
