إن تحديد المكون الخاطئ لإعداد لوحة التحكم المدمجة لا يؤدي فقط إلى تأخير التجميع. إنه يخاطر بالفشل الحراري، وأخطاء القوس، وعدم الامتثال الشديد في العمليات الصناعية. قد تفترض أن أعداد الدبوس المتطابقة تضمن تشابكًا سلسًا. لا يفعلون ذلك. في حين أن تبديل الأجهزة يبدو موحدًا للغاية، فإن تفاوتات المقبس تختلف بشكل كبير عبر السوق. تختلف تصميمات المحطات وتقييمات المواد اختلافًا كبيرًا بين الشركات المصنعة.

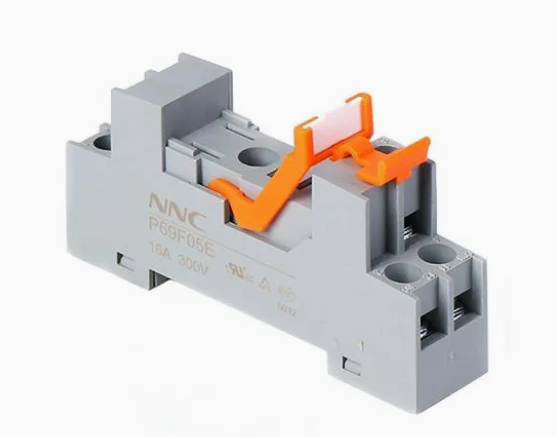

إذا لم تتطابق هذه الاتصالات، فإنك بذلك تعرض سلامة اللوحة ووقت تشغيلها للخطر. يشرح هذا الدليل المعايير الكهربائية والميكانيكية والبيئية الدقيقة المطلوبة لتقييم التوافق. نعرض لك كيفية مطابقة مقبس الترحيل لتكاملات التتابع المصغرة بشكل لا تشوبه شائبة. سوف تتعلم كيفية التحقق من القدرات الحالية، وتحديد أنماط التثبيت الصحيحة، واختيار التقنيات الطرفية المناسبة. يضمن تطبيق هذه القواعد موثوقية طويلة المدى في أنظمة التحكم الخاصة بك.
يعد تكوين الدبوس هو الخطوة الأولى فقط: يجب محاذاة حجم الشفرة ودرجة الميل وعدد الأقطاب، ولكن التخفيض الحراري وقوة العزل الكهربائي تملي التوافق الفعلي.
يجب أن تتجاوز التقييمات الحالية الحمل: يتطلب مرحل الطاقة المصغر 16 أمبير مقبس ترحيل 16 أمبير (أو أعلى) لمنع تدهور المحطة تحت الحمل المستمر.
يملي التثبيت سرعة الصيانة: يؤثر الاختيار بين مقابس مرحل توصيل DIN-rail والقواعد المثبتة على PCB على أوقات الاستبدال واستكشاف الأخطاء وإصلاحها في المستقبل.
تعمل تقنية المحطات الطرفية على تقليل معدلات الفشل: توفر المحطات الطرفية التي تعمل بالدفع مقاومة فائقة للاهتزاز مقارنة بالمحطات اللولبية التقليدية في البيئات الصناعية الثقيلة.
غالبًا ما يواجه المهندسون ضغوطًا لتجميع لوحات التحكم بسرعة. يؤدي هذا الاندفاع إلى أخطاء خطيرة في توافق المكونات. إن فهم العواقب الميكانيكية لسوء الاقتران يمنع حدوث أعطال مكلفة في النظام.
يقع العديد من الفنيين في فخ افتراض التوافق الشامل. إنهم يعتقدون أن تخطيطات الدبوس المطابقة تضمن التشغيل الآمن عبر العلامات التجارية المختلفة. وهذا مفهوم خاطئ خطير. يمكنك توصيل جهاز بقاعدة ترحيل عشوائية فقط لأنه مناسب له. ومع ذلك، يختلف سمك الشفرة وشد التلامس بأجزاء من المليمتر. اتصالات فضفاضة تقلل من منطقة الاتصال الجسدي. يتسبب توتر التزاوج الضعيف هذا بشكل مباشر في حدوث انحناء دقيق. مع مرور الوقت، يؤدي الانحناء الدقيق إلى تدمير الطلاء الطرفي ويضر بالدائرة بأكملها.
تخلق المواد دون المستوى المطلوب مشاكل تسخين محلية مميزة. عندما تقوم بإقران وحدة تحويل عالية الجودة بقاعدة منخفضة الجودة، تصبح القاعدة بمثابة عنق الزجاجة. المعدن السفلي داخل القاعدة يقاوم التدفق الكهربائي. المقاومة تولد الحرارة أثناء التشغيل المستمر. يؤدي هذا التراكم الحراري إلى خبز المواد البلاستيكية المحيطة. إنه يحط من عمر كلا المكونين بسرعة. علاوة على ذلك، يمكن أن يؤدي ذوبان المواد البلاستيكية إلى إبطال شهادات لوحة UL/IEC الباهظة الثمن على الفور.
البيئات الصناعية تعاقب خزائن التحكم. تنتج الآلات الثقيلة اهتزازات ثابتة ومنخفضة التردد. إذا كان المقبس الخاص بك يفتقر إلى مشابك الاحتفاظ الكافية، فإن هذه الاهتزازات تؤدي إلى تفكيك المكونات الإضافية ببطء. تكاليف التوقف غير المخطط لها تكلف منشآت التصنيع آلاف الدولارات في الدقيقة. إن تأطير اختيار المكون الخاص بك حول الأمان الميكانيكي يمنع انقطاع الاتصال المفاجئ هذا.
الأخطاء الشائعة:
تجاهل التفاوتات الدقيقة بين العلامات التجارية المختلفة للمكونات.
بافتراض أن الحمل 8A يجعل قاعدة 10A مقبولة لجهاز 16A.
نسيان تثبيت مشابك التثبيت في المناطق ذات الاهتزازات العالية.
يتطلب اختيار القاعدة المناسبة تقييماً منهجياً. يجب عليك محاذاة ثلاثة أبعاد هندسية متميزة لضمان التشغيل الآمن.
مطابقة الجهد والقدرة الحالية غير قابلة للتفاوض. يجب أن تتعامل القاعدة مع الحد الأقصى لتيار العطل في النظام، وليس فقط الحمل الاسمي. يعد تحديد مقبس ترحيل 16 أمبير أمرًا بالغ الأهمية عند نشر أجهزة مصغرة عالية السعة. إذا قمت بتخفيض التصنيف الأساسي، فسوف ترتفع درجة حرارة قضبان الناقل الداخلية.
يجب عليك أيضًا التحقق من قوة العزل الكهربائي. يحدد هذا المقياس الحد الأقصى للجهد الذي يمكن أن يتحمله الغلاف البلاستيكي قبل أن ينكسر. تحقق من جهد عزل الملف إلى جهة الاتصال. ثم تحقق من العزلة من القطب إلى القطب. تمنع القوة العازلة العالية حدوث انحناء خطير في الدوائر المتقاطعة أثناء زيادة الطاقة.
تملي عوامل الشكل المادي التوافق الفوري. يجب عليك تقييم تكوينات نمط الشفرة مقابل إعدادات الدبوس الدائري. عادةً ما تقترن المحطات الطرفية ذات النمط النصلي مع مكافئات سلسلة Omron MY/LY. تهيمن تكوينات الدبوس الدائري على أجهزة ضبط الوقت الصناعية القديمة شديدة التحمل. بعد ذلك، قم بمطابقة عدد الأعمدة بدقة. تأكد من محاذاة إعدادات القطب الواحد (SPDT)، أو القطب المزدوج (DPDT)، أو أربعة أقطاب (4PDT). أخيرًا، تحقق من تفاوتات تباعد الملعب بعناية لتجنب ثني المسامير أثناء الإدراج.
تتطلب المكونات الصناعية شهادات سلامة صارمة. ابحث عن الموافقات المستقلة على القاعدة نفسها. يجب أن تحمل علامات UL508 أو CE أو CSA الخاصة بها. لا تفترض أبدًا أن شهادة الجهاز العلوي تغطي القاعدة السفلية. تقييم تقييمات القابلية للاشتعال بدقة. استخدم المواد البلاستيكية ذات التصنيف UL94 V-0 لبيئات التحكم الصناعية. تنطفئ هذه المواد البلاستيكية ذاتيًا خلال عشر ثوانٍ، مما يمنع انتشار الحرائق في الخزانات.
البعد التقييمي | المعلمة الرئيسية | المعيار الهندسي |
|---|---|---|
القدرة الكهربائية | القوة الحالية والعازلة | تطابق أو تتجاوز حد 16A؛ > عزل تيار متردد 2000 فولت |
التخطيط الميكانيكي | دبوس النمط والملعب | الشفرة مقابل الدبوس الدائري؛ مطابقة الملعب بدقة مم |
سلامة المواد | تصنيف القابلية للاشتعال | UL94 V-0 (إطفاء ذاتي) |
يقوم المهندسون بتركيب الأجهزة بشكل مختلف بناءً على القيود المكانية ومتطلبات الصيانة. يجب عليك تحديد نمط تركيب يناسب بيئة النشر المحددة لديك.
تنزلق هذه الوحدات المعيارية مباشرة على قضبان معدنية قياسية مقاس 35 مم. إنها تمثل معيار الصناعة للوحات التحكم وخزائن التشغيل الآلي. يسمح عالي الجودة مقبس الترحيل الإضافي المصمم لقضبان DIN باستبدال المجال بسرعة. عند تقييم هذه النماذج، اختبر قوة قبضة السكة. تتسبب المقابض الضعيفة في انزلاق الوحدات جانبًا أثناء توصيل الأسلاك. قم بتقييم مساحة العرض لتوفير مساحة اللوحة الأفقية. وأخيرًا، قم بتحليل منطق توجيه الأسلاك. أفضل التصميمات تفصل فعليًا أطراف إدخال الملف عن أطراف الحمل ذات الجهد العالي.
يحدد المهندسون حوامل ثنائي الفينيل متعدد الكلور للإلكترونيات المصنعة بكميات كبيرة ووحدات التحكم في المحركات المدمجة. يتم لحام هذه الوحدات مباشرة على لوحات الدوائر. تتحول معايير التقييم بشكل كبير نحو حقائق التصنيع هنا. يجب عليك التأكد من المقاومة الحرارية لحام الموجة. لا يمكن للبلاستيك أن يتشوه أثناء عملية اللحام في المصنع. قياس ارتفاع المواجهة بعناية. تسمح فجوات المواجهة المناسبة بغسل التدفق الكيميائي أسفل الهيكل. يظل تحسين البصمة أمرًا حيويًا لتقليص أحجام الألواح.
بعض البيئات تجعل قضبان DIN القياسية عديمة الفائدة. تواجه تطبيقات النقل الثقيل وخلجان السيارات اهتزازًا شديدًا ومتعدد المحاور. يتم تثبيت قواعد تثبيت اللوحة مباشرة في الهيكل المعدني. أنها توفر صلابة ميكانيكية لا مثيل لها. عند الحصول على هذه المصادر، قم بتقييم متانة الحافة. تتشقق الشفاه البلاستيكية الرقيقة تحت عزم الدوران اللولبي. تحقق من تفاوتات تركيب فتحة المسمار لضمان التوافق مع ألواح الهيكل المثقوبة مسبقًا.
فئة التركيب | أفضل بيئة التطبيق | معايير الاختيار الأولية |
|---|---|---|
DIN- جبل السكك الحديدية | لوحات التحكم الصناعية | قوة قبضة السكك الحديدية، وفصل الأسلاك |
جبل ثنائي الفينيل متعدد الكلور | لوحات تصنيع المعدات الأصلية ذات الإنتاج الضخم | مقاومة لحام الموجة، ارتفاع المواجهة |
جبل الهيكل | النقل الثقيل / السيارات | سمك شفة، ومتانة ثقب المسمار |
يؤثر اختيارك للمكونات على قيام الكهربائيين بتجميع المنتج النهائي. تحدد تصميمات الأجهزة الطرفية وملحقاتها مدى سرعة قيام الفرق ببناء اللوحة وصيانتها.
تحدد أنواع واجهات الأسلاك مدى موثوقية الخزانة الخاصة بك على المدى الطويل. أنت تواجه خيارين أساسيين:
المحطات اللولبية: تظل هذه هي المعيار التقليدي والفعال من حيث التكلفة. إنهم يقبلون مجموعة واسعة من مقاييس الأسلاك بسهولة. ومع ذلك، فإنها تظل عرضة بدرجة كبيرة للتخفيف. تعمل الدراجات الحرارية واهتزاز الماكينة على إعادة المسامير للخارج بمرور الوقت. أنها تتطلب برامج صيانة عزم الدوران الروتينية لمنع أخطاء القوس.
محطات الدفع الإضافية / المشبك الزنبركي: تعمل هذه التصميمات الحديثة على تقليل وقت التثبيت بشكل كبير. أنها توفر اتصالاً مستمرًا ومقاومًا للاهتزاز. يحافظ الزنبرك الداخلي على توتر مستمر بغض النظر عن التغيرات في درجات الحرارة. ومع ذلك، فإنها تتطلب التزامًا صارمًا بحدود مقياس الأسلاك (AWG). يجب على الكهربائيين تجعيد الحلقات على الأسلاك العالقة قبل إدخالها.
نادراً ما تعمل القواعد العارية بمفردها في البيئات المهنية. أنت بحاجة إلى ملحقات تكميلية لبناء نظام قوي. دعونا نتفحص الإضافات الحيوية لنشر مرحل الطاقة المصغر .
الاحتفاظ بالمشابك/أذرع القاذف: هذه إلزامية تمامًا. إنهم يؤمنون الوحدة العلوية بقوة. أنت في حاجة إليها عند تركيب الألواح في أوضاع مقلوبة أو مناطق عالية الاهتزاز. تعمل أذرع القاذف أيضًا على حماية أصابع الفنيين أثناء الصيانة.
وحدات الحماية: يؤدي تبديل الملف إلى توليد طفرات جهد ضارة. أنت بحاجة إلى مساحة لتثبيت المكثفات الإضافية، أو دوائر RC، أو الثنائيات Flyback. تمتص هذه الوحدات الصغيرة الفولتية العابرة وتحمي مخرجات PLC الحساسة.
علامات العلامات: تبدو اللوحات كبيرة الحجم وكأنها متاهات مربكة دون وضع علامات مناسبة. توفر علامات التحديد الإضافية تنظيمًا مهمًا. إنها تضمن تجربة مستخدم آمنة وفعالة أثناء استكشاف الأخطاء وإصلاحها في حالات الطوارئ.
أفضل الممارسات المتعلقة بالأسلاك: قم دائمًا بتوجيه الأسلاك ذات الجهد المنخفض بعيدًا عن أسلاك الحمل ذات الجهد العالي. استخدم قواعد العزل المنطقية لفرض هذا الفصل فعليًا. عزل الأسلاك على وجه التحديد لتجنب تعريض النحاس العاري خارج الكتلة الطرفية.
يتطلب الانتقال من النظرية الفنية إلى الشراء منطق شراء منضبطًا. اتبع هذه الخطوات لإنهاء قائمة المواد (BOM) الخاصة بك بثقة.
لا تخمن أبدًا التوافق. افتح دائمًا ورقة بيانات الشركة المصنعة. حدد موقع القسم "المقابس الموصى بها". يقوم المصنعون بتصميم هذه المكونات المقترنة في وقت واحد. إن استخدام نفس العلامة التجارية لكلا النصفين يضمن شد الاتصال الدقيق. كما أنه يحمي تغطية الضمان الخاصة بك. إذا تعطلت وحدة غير متطابقة، فسوف تقوم الشركة المصنعة بإبطال مطالبة الضمان الخاصة بك على الفور.
يُجبرك النقص في سلسلة التوريد أحيانًا على خلط العلامات التجارية. عندما يتعين عليك أن تقوم بالدوران، تصرف كمدقق حسابات. تحقق من أبعاد الدبوس الدقيقة بالملليمتر. تحقق من سمك الشفرة وعرضها بدقة. التحقيق في توافق مواد الاتصال. تجنب تزاوج المسامير المطلية بالقصدير مع أوعية النحاس العارية، حيث أن التآكل الجلفاني سوف يفسد الاتصال. إن البحث في هذه الأبعاد المادية يمنع حدوث أعطال تشغيلية كارثية.
لا تطلب آلاف الوحدات بشكل أعمى. اطلب عينات هندسية من الموزع الخاص بك أولاً. بمجرد وصولهم، اختبر قوة التزاوج الجسدي. يتطلب الجيد مقبس التتابع الصناعي ضغطًا ثابتًا ومتعمدًا لتثبيت الجهاز. قم بتقييم ملمس إدخال السلك. أعط العينات لفنيي التجميع لديك. اسألهم عما إذا كانت المسامير الطرفية تنفصل بسهولة. اسأل ما إذا كانت نوابض الدفع تمسك الحلقات بشكل آمن. يتفوق التحقق المادي دائمًا على المواصفات الورقية.
تمثل مطابقة قاعدة التثبيت لجهاز التبديل الخاص بك قرارًا هندسيًا بالغ الأهمية. فهو يتضمن إدارة حرارية صارمة، وثباتًا ميكانيكيًا، وتخطيطًا لطول عمر اللوحة. لا يمكنك التعامل مع هذه القواعد كسلع عامة. تحدد التفاوتات وتصنيفات القابلية للاشتعال والتصميمات الطرفية سلامة النظام الكهربائي بأكمله.
إعطاء الأولوية للمكونات المعتمدة التي تحمل علامات UL وCE. قم بمطابقة تقييمات التيار الكهربائي لديك بشكل مثالي للتعامل مع حالات الأعطال بأمان. ضع في اعتبارك كفاءة التجميع من خلال استخدام أطراف الدفع ومشابك التثبيت المناسبة. عند الانتهاء من قائمة المواد الخاصة بك، قم بمراجعة أوراق البيانات بدقة. اطلب عينات مادية لاختبار قوة التزاوج قبل الطلب بالجملة. يضمن اتباع هذه الخطوات لوحة تحكم قوية وموثوقة وسهلة الصيانة.
ج: قد يعمل من الناحية الفنية، ولكنه ينتهك أفضل ممارسات التصميم الكهربائي وقد يفشل في عمليات فحص اللوحة. قم دائمًا بمطابقة أو تجاوز الحد الأقصى لتصنيف المرحل لضمان قدرة قضبان الناقل الداخلية للمقبس على التعامل مع تيارات الأعطال المفاجئة.
ج: لا. حتى لو كان عدد الدبوس متطابقًا تمامًا، فإن سُمك الشفرة ومسافة التباعد وآليات القفل تختلف بشكل كبير بين الشركات المصنعة. تحقق دائمًا من رسومات الأبعاد في أوراق البيانات الفنية قبل إقران المكونات.
ج: تمنع المشابك المرحل من الانفصال بسبب الاهتزاز الميكانيكي أو تأثير الشحن أو التمدد الحراري. إنها تضمن الاتصال الكهربائي المستمر وتمنع التسخين الموضعي أو التوقف التشغيلي المفاجئ.
ج: تعمل مآخذ العزل المنطقية على فصل أطراف إدخال الملف فعليًا عن أطراف الحمل ذات الجهد العالي. يعمل هذا التصميم على تحسين السلامة بشكل كبير، ويزيد من قوة العزل الكهربائي، ويخلق تنظيمًا أنظف للأسلاك داخل لوحة التحكم.
