تصفح الكمية:136 الكاتب:محرر الموقع نشر الوقت: 2026-02-21 المنشأ:محرر الموقع

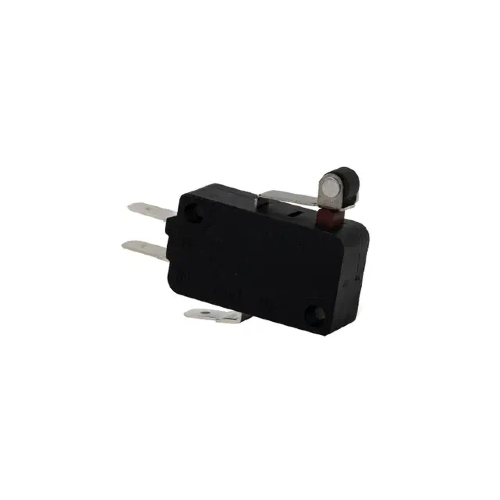

المفاتيح الصغيرة ، والمعروفة أيضًا باسم المفاتيح المفاجئة، هي مكونات صغيرة ولكنها قوية في العديد من التطبيقات الإلكترونية والصناعية. وتتمثل مهمتها الرئيسية في توفير تبديل دقيق وموثوق في الأجهزة حيث تكون الدقة والسرعة أمرًا بالغ الأهمية. سواء كنت في حاجة إليها للأجهزة المنزلية أو أنظمة السيارات أو الآلات الصناعية، فإن توصيل المفتاح الصغير بشكل صحيح يضمن طول العمر والأداء الموثوق به. في هذا الدليل التفصيلي، سنوجهك عبر كل ما تحتاج إلى معرفته حول كيفية توصيل مفتاح صغير، بدءًا من الأساسيات وحتى التعليمات خطوة بخطوة وتكوينات الأسلاك واستكشاف الأخطاء وإصلاحها وأفضل الممارسات.
قبل الغوص في عملية توصيل الأسلاك لمفتاح صغير، من المهم أن تفهم ما هو المفتاح الصغير وكيف يعمل. المفتاح الصغير هو جهاز كهروميكانيكي يستخدم قوة فيزيائية لتنشيط الدائرة الكهربائية. يشير 'micro' في الاسم إلى الحد الأدنى من الحركة الميكانيكية المطلوبة لتشغيل المفتاح.
المفتاح الصغير هو نوع من المفاتيح التي تعمل بأقل قدر من القوة البدنية. لقد تم تصميمه لتشغيل الدائرة أو إيقاف تشغيلها من خلال إجراء سريع، وهو أمر موثوق به وفعال للغاية. تستخدم الآلية الداخلية عادةً مشغلًا محملاً بنابض، والذي يقوم بضبط المفتاح بين الوضعين المفتوح والمغلق.
يتكون المفتاح الصغير من عدة أجزاء تعمل معًا لتمكين التبديل الموثوق:
المحرك : الجزء المتحرك الذي يتم الضغط عليه أو سحبه أو تشغيله لبدء تشغيل المفتاح.
جهات الاتصال : الأجزاء الكهربائية التي تفتح أو تغلق الدائرة عند تشغيل المشغل.
السكن : الغلاف الخارجي الذي يحمي المكونات الداخلية.
الزنبرك : زنبرك داخل المفتاح يضمن عودة المشغل إلى موضعه الأصلي بعد تشغيله.
هناك أنواع مختلفة من المفاتيح الصغيرة المصممة لتطبيقات محددة. فيما يلي ملخص للأنواع الشائعة:
يكتب | وصف | أفضل استخدام ل |
التبديل الجزئي الأساسي | مفتاح صغير قياسي مع مشغل رافعة. إنه يوفر تبديلًا سريعًا موثوقًا به للأغراض العامة. | تطبيقات للأغراض العامة مثل الأجهزة المنزلية. |
الرول مايكرو التبديل | يتميز بأسطوانة على المشغل لتشغيل أكثر سلاسة، مما يقلل من التآكل والتمزق. | التطبيقات ذات الحركات المتكررة مثل السيور الناقلة. |
التبديل الجزئي الصغير | نسخة مدمجة من المفتاح الصغير القياسي. مثالية للتطبيقات ذات المساحة المحدودة. | الالكترونيات الاستهلاكية والمعدات الصغيرة. |
مفتاح مايكرو مختوم | مصممة لتكون مقاومة للماء والغبار والعوامل البيئية الأخرى. | البيئات القاسية مثل الآلات الخارجية أو المواقع الصناعية. |
التبديل الجزئي عالي التيار | قادر على التعامل مع التيارات الأعلى مقارنة بالمفاتيح الصغيرة القياسية. | تطبيقات الطاقة العالية مثل السيارات والآلات الثقيلة. |
قبل توصيل الأسلاك لمفتاح صغير، ستحتاج إلى بعض الأدوات الأساسية وفهم أطراف المفتاح. دعونا نتعرف على المكونات والأدوات اللازمة لتوصيل الأسلاك.
لتوصيل مفتاح صغير، ستحتاج إلى الأدوات التالية:
أدوات تعرية الأسلاك : لإزالة المادة العازلة من أطراف الأسلاك.
مفك البراغي : لتشديد البراغي على أطراف التبديل.
لحام الحديد : إذا لزم الأمر، لإجراء اتصال دائم بالمحطات.
المقياس المتعدد : للتحقق من الاستمرارية والتحقق من الأسلاك الصحيحة.
الأسلاك المناسبة : مقياس السلك الصحيح لتطبيقك.
يحتوي المحول الصغير عادةً على ثلاث أطراف: مشترك (C)، ومفتوح عادةً (NO)، ومغلق عادةً (NC). يعد فهم هذه المحطات أمرًا بالغ الأهمية لتوصيل الأسلاك بشكل صحيح:
مشترك (C) : هذه المحطة هي نقطة الاتصال المركزية حيث تدخل الطاقة أو تخرج من المفتاح.
مفتوح بشكل طبيعي (NO) : يكون طرف NO مفتوحًا بشكل افتراضي ولن يقوم بالاتصال إلا عند تشغيل المفتاح.
مغلق عادةً (NC) : يتم إغلاق طرف NC بشكل افتراضي وسيتم فتحه عند تشغيل المفتاح.
تلعب كل محطة دورًا حاسمًا في تحديد سلوك المحول عند تنشيطه.
يضمن توصيل المفتاح الصغير بشكل صحيح أنه يعمل كما هو متوقع ويعمل بشكل موثوق بمرور الوقت. يوجد أدناه دليل خطوة بخطوة لمساعدتك في توصيل المفتاح الصغير.
ابدأ بتجريد أطراف الأسلاك التي ستوصلها بأطراف التبديل الجزئي. استخدم أدوات تعرية الأسلاك لإزالة المادة العازلة بعناية، وكشف حوالي ربع بوصة من السلك. تأكد من أن الأسلاك ذات المقياس الصحيح لتصنيف المفتاح لتجنب التحميل الزائد على المفتاح.
حدد المحطة التي ستستخدمها بناءً على التكوين المطلوب لتطبيقك:
بالنسبة لتكوين مفتوح بشكل عادي (NO)، قم بتوصيل سلك الطاقة بالطرف المشترك (C) وسلك التحميل بالطرف NO.
بالنسبة للتكوين المغلق عادة (NC)، قم بتوصيل سلك الطاقة بالطرف المشترك (C) وسلك التحميل بالطرف NC .
باستخدام مفك براغي أو مكواة لحام (إذا لزم الأمر)، قم بتوصيل الأسلاك المعدة بالأطراف المناسبة . قم بربط البراغي لتثبيت الأسلاك في مكانها. تأكد من عدم وجود اتصال فضفاض، لأن ذلك قد يؤدي إلى تشغيل غير موثوق للمفتاح.
بمجرد توصيل المفتاح الصغير، من المهم اختباره قبل الاستخدام. باستخدام مقياس متعدد، تحقق من الاستمرارية بين الطرف المشترك (C) وإما الطرف NO أو NC، اعتمادًا على التكوين:
لا : يجب ألا يكون هناك استمرارية حتى يتم تشغيل المفتاح.
NC : يجب أن تكون الاستمرارية موجودة حتى يتم تشغيل المفتاح.
اختبر الأسلاك عن طريق تنشيط المفتاح يدويًا والتأكد من أنه يعمل كما هو متوقع.
المفاتيح الصغيرة متعددة الاستخدامات ويمكن توصيلها بتكوينات مختلفة حسب التطبيق. دعنا نستكشف بعض تكوينات الأسلاك الشائعة للاستخدامات المختلفة.
في التكوين العادي المفتوح (NO)، يكون المفتاح مفتوحًا بشكل افتراضي، ولا يغلق الدائرة إلا عند تشغيله. هذا هو التكوين الأكثر استخدامًا للتحكم في الأجهزة والذي يجب تنشيطه فقط عند استيفاء شرط معين.
أقفال السلامة : تستخدم في الآلات للتأكد من وجود حواجز السلامة في مكانها قبل أن تتمكن الآلة من العمل.
مفاتيح الحد : في الناقلات، للكشف عن موضع الأجزاء المتحركة.
في التكوين المغلق عادة (NC)، يتم إغلاق المفتاح افتراضيًا، مما يسمح للتيار بالتدفق عبر الدائرة حتى يتم تشغيل المفتاح، مما يفتح الدائرة. يتم استخدام هذا الإعداد عندما يحتاج الجهاز إلى الطاقة ما لم تكن هناك حالة طوارئ أو حالة أمان تقاطع التدفق.
أزرار التوقف في حالات الطوارئ : في البيئات الصناعية حيث يؤدي الضغط على الزر إلى قطع الطاقة عن النظام على الفور.
أنظمة الإنذار : للكشف عن فتح الباب أو النافذة.
في بعض الأحيان، على الرغم من اتباع إجراء الأسلاك الصحيح، لا تزال هناك مشكلات. فيما يلي بعض المشكلات الشائعة وكيفية استكشاف أخطائها وإصلاحها.
إذا لم يتم توصيل الأسلاك بشكل صحيح بأطراف التبديل الجزئي، فتحقق مما يلي:
البراغي السائبة : تأكد من ربط البراغي بشكل آمن حول أطراف السلك.
عزل السلك : تأكد من عدم ترك أي عزل على جزء السلك الذي يحتاج إلى الاتصال بالمحطة.
مقياس سلك خاطئ : تأكد من أن مقياس السلك مناسب للتصنيف الحالي للمفتاح.
إذا لم يتم تنشيط المفتاح الصغير أو إلغاء تنشيطه كما هو متوقع، فتحقق مما يلي:
اتصال طرفي غير صحيح : تأكد من استخدام المحطات الطرفية الصحيحة لتكوينات NO أو NC.
المفتاح المعيب : إذا ظل المفتاح لا يعمل بعد الاختبار، فقد يكون تالفًا أو معيبًا.
استخدم مقياسًا متعددًا للتحقق من الاستمرارية والتحقق من الأسلاك الصحيحة. سيساعدك هذا على تحديد أية مشكلات قبل استخدام المفتاح في الدائرة المباشرة.
للتأكد من أن مفاتيحك الصغيرة تعمل بشكل موثوق مع مرور الوقت، اتبع أفضل الممارسات التالية عند توصيل الأسلاك:
افصل الطاقة دائمًا قبل توصيل المفتاح الصغير لتجنب حدوث صدمة كهربائية أو تلف.
استخدم الأدوات المعزولة لتقليل مخاطر حدوث دوائر قصيرة عرضية.
تأكد من أن كل سلك متصل بشكل آمن بالمحطات الطرفية لتجنب سوء الاتصال والأداء غير الموثوق.
بالنسبة للتوصيلات الدائمة، فكر في لحام الأسلاك بدلاً من استخدام البراغي.
استخدم مقياس السلك الصحيح وتأكد من أن التصنيف الحالي للمفتاح الصغير يتوافق مع متطلبات التطبيق لمنع ارتفاع درجة الحرارة أو الفشل.
يعد توصيل المفتاح الصغير بشكل صحيح أمرًا ضروريًا لضمان الأداء الموثوق وطول العمر. باتباع الخطوات الموضحة في هذا الدليل، يمكنك بثقة توصيل مفتاح صغير لتطبيقك المحدد، سواء كان ذلك للأتمتة الصناعية أو الأجهزة المنزلية أو أنظمة السيارات. من المهم اختبار الأسلاك الخاصة بك قبل التثبيت والالتزام بأفضل الممارسات للاتصالات الآمنة لتجنب المشكلات المحتملة. تضمن الأسلاك المناسبة أن المفتاح الصغير الخاص بك سيعمل بدقة وكفاءة مع مرور الوقت، مما يمنع التوقف والإصلاحات المكلفة.
في Clion Electric Co., Ltd.، نحن متخصصون في توفير مفاتيح صغيرة عالية الجودة مصممة لتلبية احتياجات الصناعات المختلفة. تم تصميم منتجاتنا لضمان أداء موثوق وطويل الأمد في مجموعة واسعة من التطبيقات. إذا كنت تبحث عن إرشادات الخبراء أو الحل الأمثل للتبديل الجزئي لمشروعك، فنحن ندعوك للتواصل معنا. فريقنا موجود لمساعدتك في اختيار المكونات المناسبة وضمان نجاح مشاريع الأسلاك الخاصة بك. اسمح لنا بمساعدتك في اتخاذ الخيار الأفضل لاحتياجات التبديل الخاصة بك.
لا توجد محطات مفتوحة بشكل افتراضي ولا يتم إغلاقها إلا عند تشغيلها. يتم إغلاق محطات NC بشكل افتراضي وتفتح عند تشغيلها.
عادةً ما يتم تصميم المفاتيح الصغيرة للتحكم في الجهد المنخفض، لكن هناك نماذج معينة يمكنها التعامل مع التيارات الأعلى. تأكد من تصنيف المفتاح للجهد والتيار في نظامك.
ليس بالضرورة. تحتوي معظم المفاتيح الصغيرة على أطراف لولبية لا تتطلب لحام. ومع ذلك، قد تتطلب بعض التطبيقات لحامًا للحصول على اتصال أكثر استدامة.
استخدم مقياسًا متعددًا للتحقق من الاستمرارية في المواضع المطلوبة (NO أو NC) للتحقق من أن المفتاح يعمل بشكل صحيح عند تشغيله.
يمكن أن تؤدي الأسلاك غير الصحيحة إلى خلل في المفاتيح، أو الفشل في التشغيل، أو حتى تلف الجهاز أو الدائرة. تحقق دائمًا جيدًا من الاتصالات والتكوينات قبل تشغيل الجهاز.
