عملية تحويل سريعة مدمجة، مرحل عالي الطاقة JQX-30F

مقدمة موجزة عن المنتج

يعد مرحل الطاقة NNC71A(JQX-30F) جهازًا مصممًا بدقة للتطبيقات التي تتطلب طاقة وموثوقية كبيرة.بفضل التصميم المدمج ومجموعة من الشهادات، تم تصميم هذا المرحل لتقديم أداء ثابت في مجموعة متنوعة من البيئات.خيارات التركيب المتنوعة وجهد الملف القابل للتخصيص تجعله خيارًا مرنًا للعديد من الأنظمة الصناعية والإلكترونية.

مواصفات المنتج:

• الشهادات: حاصلة على شهادة CE وCCC، مما يضمن الالتزام بمعايير الجودة والسلامة الدولية.

• البناء الدائم: تم تصميم الهيكل القوي ليتحمل الصدمات والاهتزازات، مما يجعله مناسبًا للظروف القاسية.

• تبديل السلطة: قادر على التعامل مع حمل كبير مقدر بـ 30 أمبير، يعتبر المرحل مثاليًا لتطبيقات التبديل عالية الطاقة.

• خيارات التركيب: يوفر تثبيتًا على شكل مسمار للتكامل الآمن والمباشر في الإعدادات الحالية.

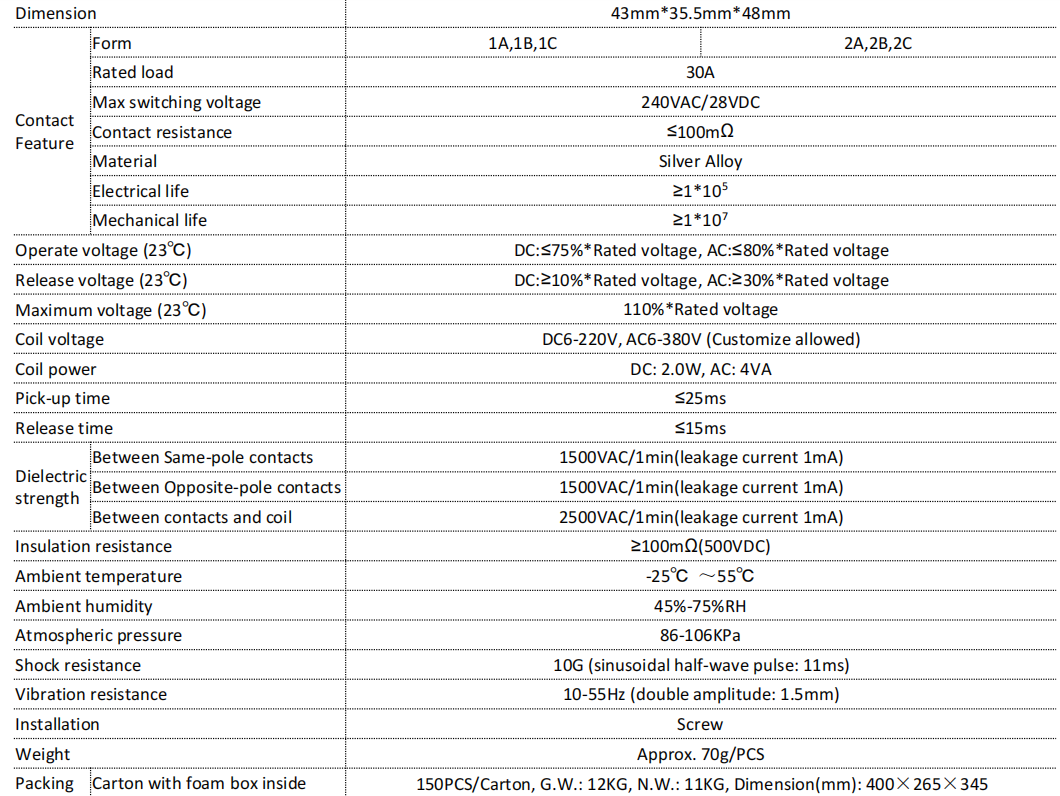

المواصفات الفنية

• نموذج الاتصال: 1A (NO)، 1B (NC)، 1C (NO & NC) / 2A (NO)، 2B (NC)، 2C (NO & NC)

• معدل الحمولة: 30 أ

• ماكس تحويل الجهد: 240 فولت تيار متردد/28 فولت تيار مستمر

• مقاومة التواصل: ≥100mΩ

• مادة: سبيكة فضة

• الحياة الكهربائية: ≥1*10^5 العمليات

• الحياة الميكانيكية: ≥1*10^7 العمليات

• تشغيل الجهد: التيار المستمر: ≥75% من الجهد المقنن، التيار المتردد: ≥80% من الجهد المقنن

• الافراج عن الجهد: التيار المستمر: ≥10% من الجهد المقنن، التيار المتردد: ≥30% من الجهد المقنن

• لفائف الجهد: DC6-220V، AC6-380V (التخصيص متاح)

• قوة الملف: تيار مستمر: 2.0 وات، تيار متردد: 4 فولت أمبير

• اختار المعاد: ≥25 مللي ثانية

• وقت الإصدار: ≥15 مللي ثانية

• قوة عازلة: 1500 فولت تيار متردد/1 دقيقة (تيار التسرب 1 مللي أمبير) بين جهات الاتصال ذات القطب نفسه والقطب المقابل، 2500 فولت تيار متردد/1 دقيقة بين جهات الاتصال والملف

• مقاومة العزل: ≥100mΩ (500VDC)

• درجة الحرارة المحيطة: -25 درجة مئوية إلى 55 درجة مئوية

• الرطوبة المحيطة: 45%-75% ر

• الضغط الجوي: 86-106 كيلو باسكال

• مقاومة الصدمات: 10G (نبض نصف موجة جيبية: 11 مللي ثانية)

• مقاومة الاهتزاز: 10-55 هرتز (السعة المزدوجة: 1.5 مم)

• Dimensions: 43 مم * 35.5 مم * 48 مم

• وزن: تقريبا.70 جرام

مزايا المنتج

• تصميم مضغوط: يتميز NNC71A(JQX-30F) بعامل شكل مضغوط، مما يوفر المساحة في التركيبات.

• تخصيص لفائف الجهد: تسمح القدرة على تخصيص جهد الملف بتخصيص المرحل ليناسب متطلبات التطبيق المحددة.

• أوقات التشغيل القصيرة: مع وجود أوقات الالتقاط والإطلاق أقل بكثير من علامة 30 مللي ثانية، يضمن المرحل عمليات التبديل السريعة.

• قوة عازلة عالية: تعمل القوة العازلة العالية للمرحل بين جهات الاتصال والملف على تعزيز السلامة والموثوقية في الاستخدام.

• عمر ممتد: تم تصميم الريلاي ليدوم طويلاً، حيث يبلغ عمره الكهربائي أكثر من 100.000 عملية وعمر ميكانيكي يتجاوز مليون عملية.

• نطاق درجة حرارة التشغيل واسعة: يعمل المرحل بفعالية عبر نطاق واسع من درجات الحرارة، وهو مناسب لكل من التطبيقات الداخلية والخارجية.

طلب

إن NNC71A(JQX-30F) مناسب تمامًا للاستخدام في تطبيقات مثل أنظمة التحكم الصناعية، ودوائر إمداد الطاقة، وإلكترونيات السيارات حيث يعد التبديل عالي الطاقة والموثوقية طويلة المدى أمرًا ضروريًا.

الاستنتاج بالنسبة لك لاختيار واحد

يعد مرحل الطاقة NNC71A(JQX-30F) حلاً قويًا ومتعدد الاستخدامات وموثوقًا لتطبيقات التحميل الحالية العالية.مع حمل مقدر بـ 30 أمبير، فإنه يضمن قدرة فعالة على تحويل الطاقة.توفر وصلاتها المصنوعة من سبائك الفضة عمرًا كهربائيًا وميكانيكيًا طويلًا، في حين أن التصميم المدمج وجهد الملف القابل للتخصيص يجعلها قابلة للتكيف مع العديد من المشاريع.إن قوة العزل الكهربائي الفائقة التي يتميز بها NNC71A ومقاومته للصدمات والاهتزازات تجعله الخيار الأمثل للبيئات الصناعية الصعبة.

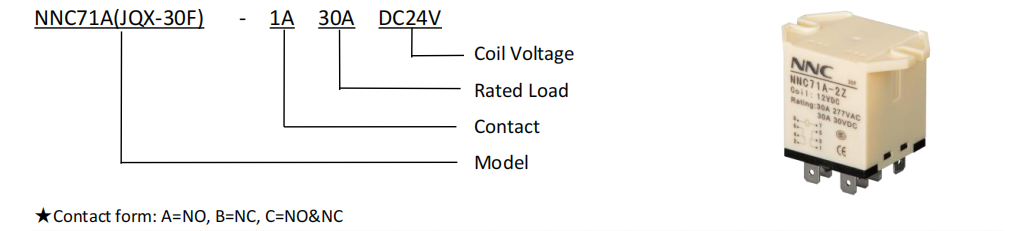

النموذج والوصف

تخصيص
