يعمل التتابع الكهرومغناطيسي المصغر على مبدأ المغناطيسية الكهرومغنتية للتحكم في تدفق التيار الكهربائي. وهو يتكون من لفائف ، ومسليح ، ومجموعة من الاتصالات. عندما يتم تطبيق التيار على الملف ، فإنه يخلق مجالًا مغناطيسيًا يجذب التسليح نحوه. تتسبب هذه الحركة في إغلاق جهات الاتصال ، مما يسمح للتيار بالتدفق عبر التتابع. على العكس من ذلك ، عند إزالة التيار ، يتبدد المجال المغناطيسي ، ويعود التسليح إلى موضعه الأصلي ، ويفتح جهات الاتصال ويقاطع التدفق الحالي. تتيح هذه الآلية البسيطة والفعالة التتابع الكهرومغناطيسي المصغر من العمل كمفتاح ، والتحكم في الدائرة استنادًا إلى وجود أو عدم وجود التيار المطبق.
بفضل براعة وأدائه الاستثنائي ، تبرز ترحيل JQX-14FC المصغرة المصغرة كخيار موثوق. إنه يتعامل دون عناء أحمال الطاقة العالية ، وذلك بفضل قدرتها المثيرة للإعجاب على تبديل تصل إلى 16A. يتم ضمان الاتصال الآمن والموثوق من خلال تصميم قرصة الدبوس بحجم 3.5 مم/5 مم ، مما يتيح الوظائف المثلى عبر مختلف التطبيقات الإلكترونية.
يفضل المهندسون والمصممين JQX-14FC لتكامله السلس في الأنظمة الإلكترونية ، التي أصبحت ممكنة من قبل محطات ثنائي الفينيل متعدد الكلور. هذا الحل الموثوق والفعال يبسط تنفيذ المشروع. علاوة على ذلك ، يوفر مقبس DIN-Reail خيارًا مناسبًا للتثبيت ، وتبسيط إجراءات التثبيت والصيانة.
يعد JQX-14FC خيارًا موثوقًا ومتعدد الاستخدامات لمجموعة واسعة من التطبيقات ، بما في ذلك الآلات الصناعية وأنظمة التشغيل الآلي والإلكترونيات الاستهلاكية. إن قدرتها على الطاقة العالية وخيارات الطرفية المتعددة تجعلها مناسبة للاستخدامات الصناعية والتجارية المتنوعة. تم تصميمه لتوفير أداء استثنائي ، ويضمن عملية التتابع المصغرة تشغيلًا آمنًا وفعالًا في مختلف الإعدادات الكهربائية. يمكنك الوثوق بـ JQX-14FC لتلبية احتياجات التبديل الخاصة بك من خلال أدائها الذي يمكن الاعتماد عليه وتنوعه وتصميمه القوي.
| ||||||||

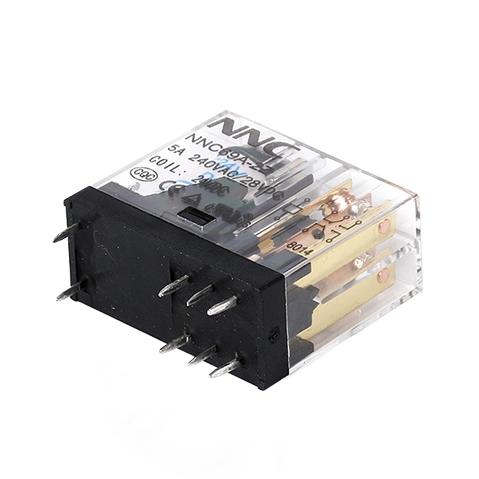

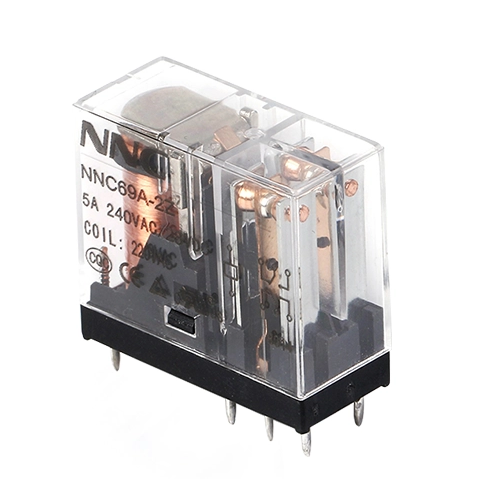

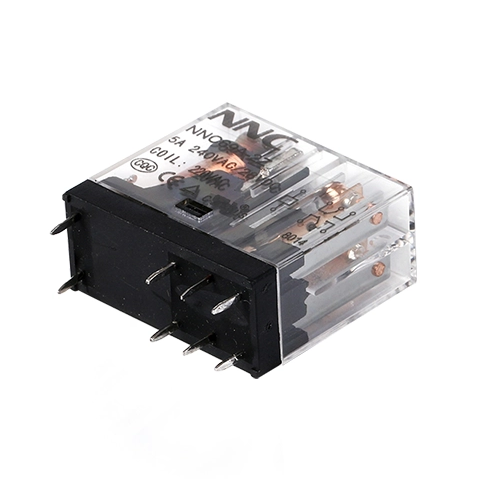

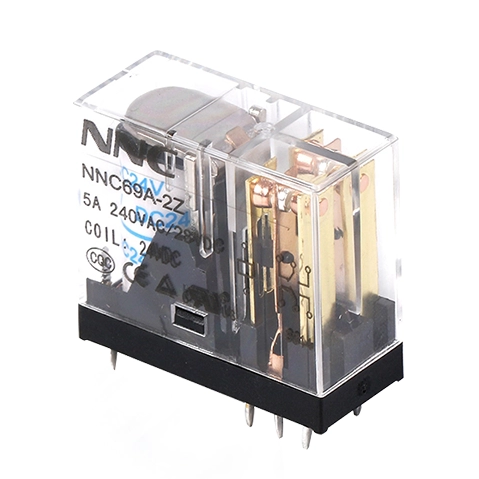

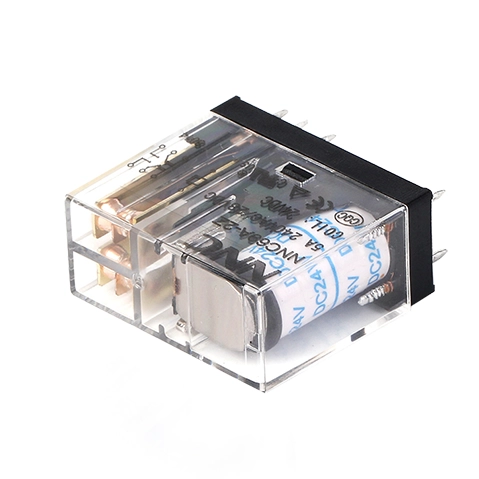

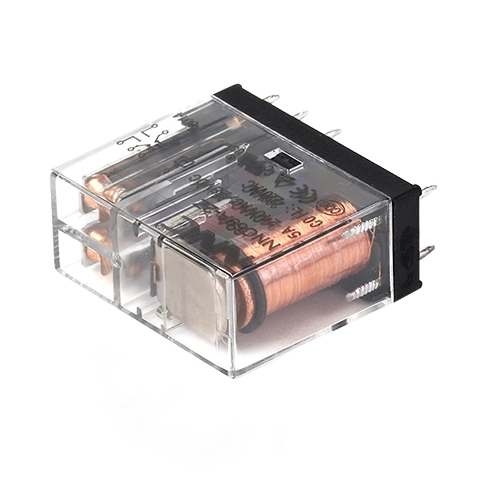

NNC69A (JQX-14FC) Miniature PCB Relay |
| |||||||
النموذج والوصف | ||||||||
| NNC69A
|
|
| ||||||
★ نموذج الاتصال: a = no ، b = nc ، c = no & nc | ||||||||
مواصفة | ||||||||
البعد | 29mm*13mm*25.5mm | |||||||
ميزة الاتصال | استمارة | 1Z (SPDT) ، 1H (SPST-NO) ، 1D (SPST-NC) | 2Z (DPDT) ، 2H (DPST-NO) ، 2D (DPST-NC) | |||||
الحمل المقدر | 10A | 16 أ | 5A | |||||
ماكس تبديل الجهد | 240VAC/28VDC | |||||||
مقاومة الاتصال | ≤100mΩ | |||||||
مادة | AG Alloy (AGSNO2) | |||||||
الحياة الكهربائية | ≥1*105 | |||||||
الحياة الميكانيكية | ≥1*107 | |||||||
تشغيل الجهد (23 ℃) | DC: ≤75 ٪*الجهد المقنن ، AC: ≤80 ٪*الجهد المقنن | |||||||
الجهد التحرير (23 ℃) | العاصمة: ≥10 ٪*الجهد المقنن ، AC: ≥30 ٪*الجهد المقنن | |||||||
الجهد القصوى (23 ℃) | 110 ٪*الجهد التصنيف | |||||||
لفائف الجهد | DC3-110V ، AC6-240V (تخصيص مسموح) | |||||||
قوة الملف | DC: 0.53W ، AC: 1.2VA | |||||||
وقت التقاط | ≤20ms | |||||||
وقت الافراج | ≤10ms | |||||||
القوة العازلة | بين الاتصالات المفتوحة لنفس القطب 1 | 1200VAC/1MIN (تسرب تيار 1MA) | ||||||
بين جهات اتصال القطب المختلفة | 1200VAC/1MIN (تسرب تيار 1MA) | |||||||
بين جهات الاتصال والملف | 5000vac/1min (تسرب تيار 1MA) | |||||||
مقاومة العزل | ≥100mΩ (500VDC) | |||||||
درجة الحرارة المحيطة | -55 ℃ ～ 70 ℃ | |||||||
الرطوبة المحيطة | 35 ٪ -80 ٪ RH | |||||||
الضغط الجوي | 86-106KPA | |||||||
مقاومة الصدمة | 10g (نبض نصف موجة الجيوب الأنفية: 11 مللي ثانية) | |||||||
مقاومة الاهتزاز | 10-55 هرتز (السعة المزدوجة: 1.5 ملم) | |||||||
تثبيت | ثنائي الفينيل متعدد الكلور أو مقبس مع سكة حديد الدين | |||||||
وزن | تقريبا. 16 جم/أجهزة الكمبيوتر | |||||||
التعبئة | كرتون مع صندوق رغوة في الداخل | 500pcs/carton ، GW: 9kg ، NW: 8kg ، dimension (mm): 342 × 263 × 325 | ||||||
كرتون مع أنبوب رغوة في الداخل | 500pcs/carton ، GW: 9kg ، NW: 8kg ، dimension (mm): 338 × 135 × 185 | |||||||

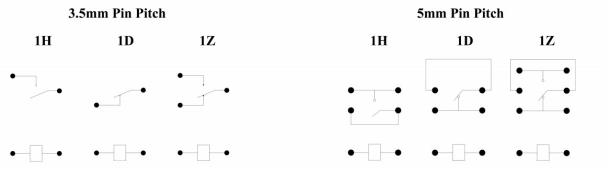

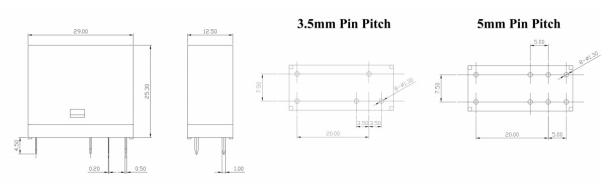

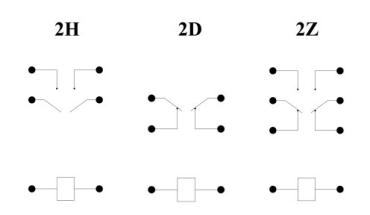

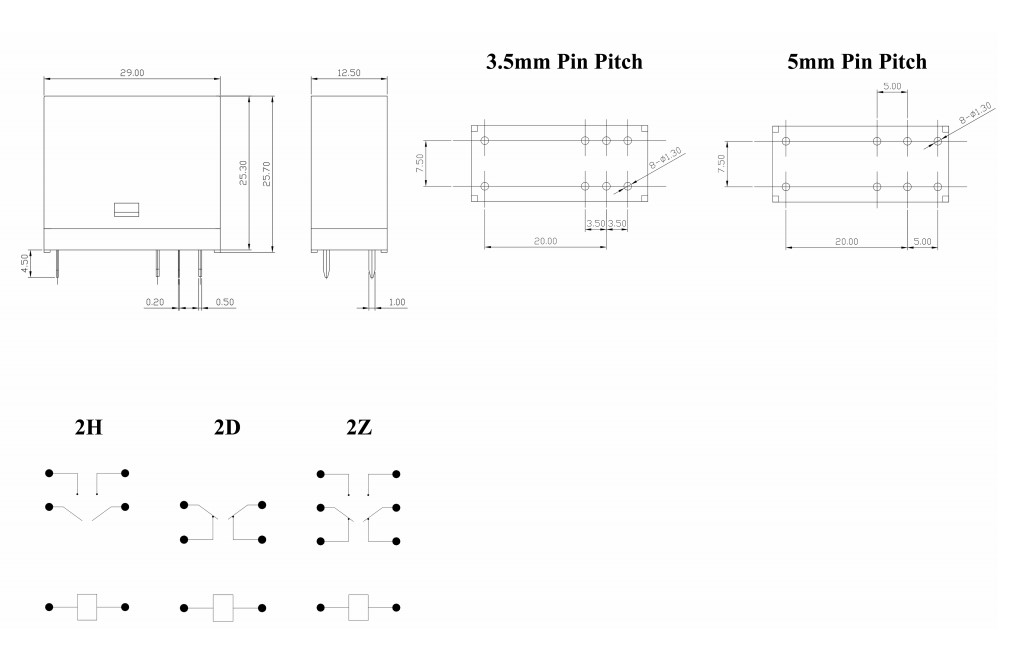

مخطط الأسلاك والعرض السفلي | ||||||||
| ||||||||
الرسم البياني للأداء | ||||||||
| ||||||||
