يستخدم التتابع الكهرومغناطيسي المصغر مبدأ المغناطيسية الكهرومغنتية للتحكم في تدفق التيار الكهربائي. وهو يتكون من لفائف ، ومدرسة ومجموعة من جهات الاتصال. عندما يتم تطبيق تيار كهربائي على الملف ، فإنه يخلق مجالًا مغناطيسيًا يربط حقلًا أقرب إليه. هذه الحركة تغلق جهة الاتصال وتؤدي إلى تدفق التيار عبر التتابع. بدلاً من ذلك ، عندما تتم إزالة التيار ، يتبدد المجال المغناطيسي ويعود حقل التسليح إلى موضعه الأصلي ، ويفتح جهات الاتصال ويقاطع تدفق التيار. تتيح هذه الآلية البسيطة والفعالة

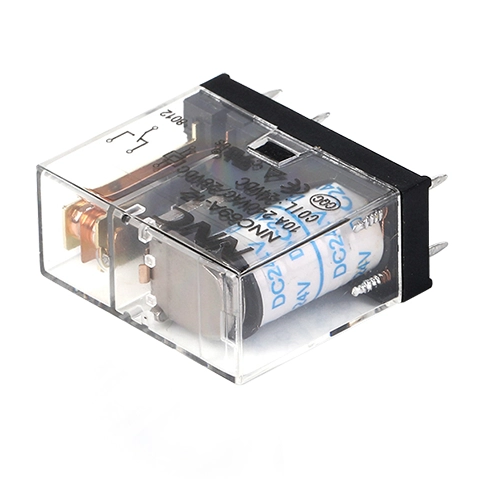

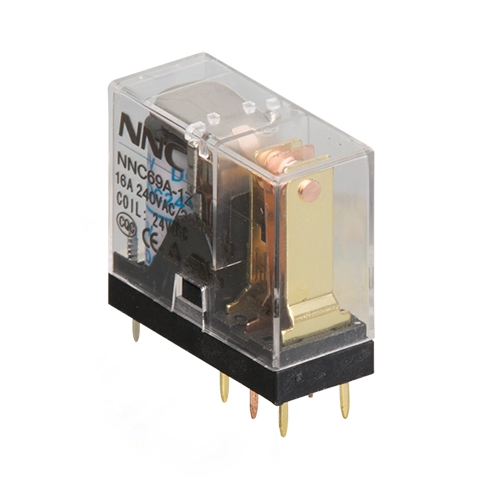

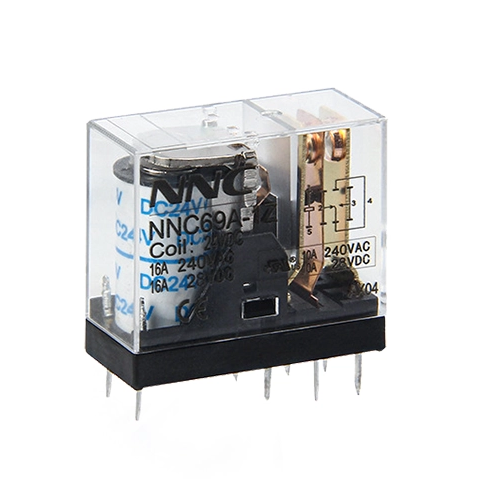

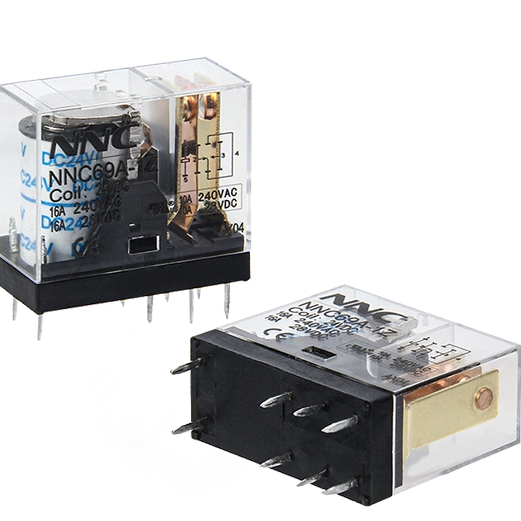

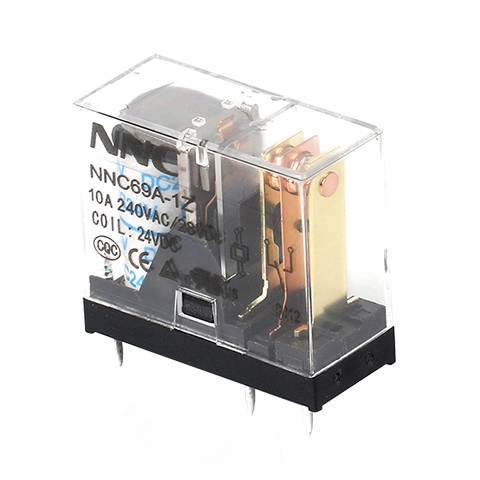

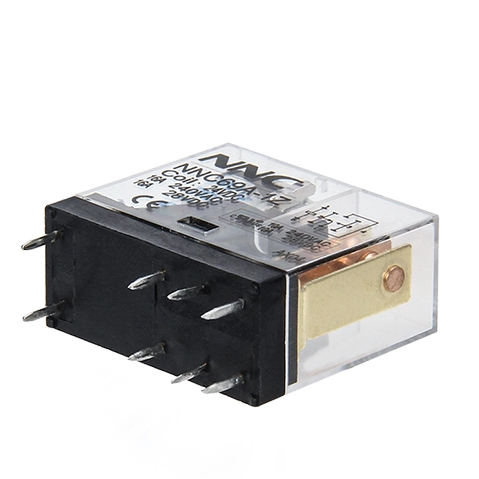

إن Miniature High Power JQX-14FC هو ترحيل خاص يوفر تنوعًا وأداءًا استثنائيين. يحتوي المفتاح المدمج على إمكانية تبديل تصل إلى 16A ويمكنه بسهولة التعامل مع أحمال طاقة عالية. يضمن تصميم مشبك الدبوس 3.5 مم/5 مم اتصالًا آمنًا وموثوقًا ويضمن الوظائف المثلى لمجموعة متنوعة من التطبيقات الإلكترونية.
واحدة من الميزات البارزة لـ JQX-14FC هي محطات PCB الخاصة بها ، والتي يسهل دمجها في مجموعة متنوعة من الأنظمة الإلكترونية ، مما يجعلها واحدة من الخيارات الشائعة للمهندسين والمصممين الذين يبحثون عن حلول موثوقة وفعالة. بالإضافة إلى ذلك ، توفر مآخذ DIN-RAIL خيارات تثبيت مريحة وسريعة تبسيط عملية التثبيت والصيانة.
سواء كنت تعمل في الآلات الصناعية أو أنظمة الأتمتة أو حتى الإلكترونيات الاستهلاكية ، فإن JQX-14FC هو خيار موثوق به. إن قدرتها على الطاقة العالية وخياراتها الطرفية تجعلها مناسبة لمجموعة متنوعة من التطبيقات الصناعية والتجارية. تم تصميم هذه الأطباق الصغيرة بشكل جيد لضمان تشغيل آمن وفعال في مجموعة متنوعة من الإعدادات الكهربائية. نعتقد أن JQX-14FC يمكن أن تلبي احتياجاتك التبديل مع موثوقيتها وتنوعها وتصميمها الوعرة.
| |||||||
NNC69A (JQX-14FC) Miniature PCB Relay |
| ||||||
النموذج والوصف | |||||||
NNC69A |
|
| |||||
★ نموذج الاتصال: a = no ، b = nc ، c = no & nc | |||||||
مواصفة | |||||||
البعد | 29mm*13mm*25.5mm | ||||||
ميزة الاتصال | استمارة | 1Z (SPDT) ، 1H (SPST-NO) ، 1D (SPST-NC) | 2Z (DPDT) ، 2H (DPST-NO) ، 2D (DPST-NC) | ||||
الحمل المقدر | 10A | 16 أ | 5A | ||||
ماكس تبديل الجهد | 240VAC/28VDC | ||||||
مقاومة الاتصال | ≤100mΩ | ||||||
مادة | AG Alloy (AGSNO2) | ||||||
الحياة الكهربائية | ≥1*105 | ||||||
الحياة الميكانيكية | ≥1*107 | ||||||
تشغيل الجهد (23 ℃) | DC: ≤75 ٪*الجهد المقنن ، AC: ≤80 ٪*الجهد المقنن | ||||||
الجهد التحرير (23 ℃) | العاصمة: ≥10 ٪*الجهد المقنن ، AC: ≥30 ٪*الجهد المقنن | ||||||
الجهد القصوى (23 ℃) | 110 ٪*الجهد التصنيف | ||||||
لفائف الجهد | DC3-110V ، AC6-240V (تخصيص مسموح) | ||||||
قوة الملف | DC: 0.53W ، AC: 1.2VA | ||||||
وقت التقاط | ≤20ms | ||||||
وقت الافراج | ≤10ms | ||||||
القوة العازلة | بين الاتصالات المفتوحة لنفس القطب 1 | 1200VAC/1MIN (تسرب تيار 1MA) | |||||
بين جهات اتصال القطب المختلفة | 1200VAC/1MIN (تسرب تيار 1MA) | ||||||
بين جهات الاتصال والملف | 5000vac/1min (تسرب تيار 1MA) | ||||||
مقاومة العزل | ≥100mΩ (500VDC) | ||||||
درجة الحرارة المحيطة | -55 ℃ ～ 70 ℃ | ||||||
الرطوبة المحيطة | 35 ٪ -80 ٪ RH | ||||||
الضغط الجوي | 86-106KPA | ||||||
مقاومة الصدمة | 10g (نبض نصف موجة الجيوب الأنفية: 11 مللي ثانية) | ||||||
مقاومة الاهتزاز | 10-55 هرتز (السعة المزدوجة: 1.5 ملم) | ||||||
تثبيت | ثنائي الفينيل متعدد الكلور أو مقبس مع سكة حديد الدين | ||||||
وزن | تقريبا. 16 جم/أجهزة الكمبيوتر | ||||||
التعبئة | كرتون مع صندوق رغوة في الداخل | 500pcs/carton ، GW: 9kg ، NW: 8kg ، dimension (mm): 342 × 263 × 325 | |||||
كرتون مع أنبوب رغوة في الداخل | 500pcs/carton ، GW: 9kg ، NW: 8kg ، dimension (mm): 338 × 135 × 185 | ||||||

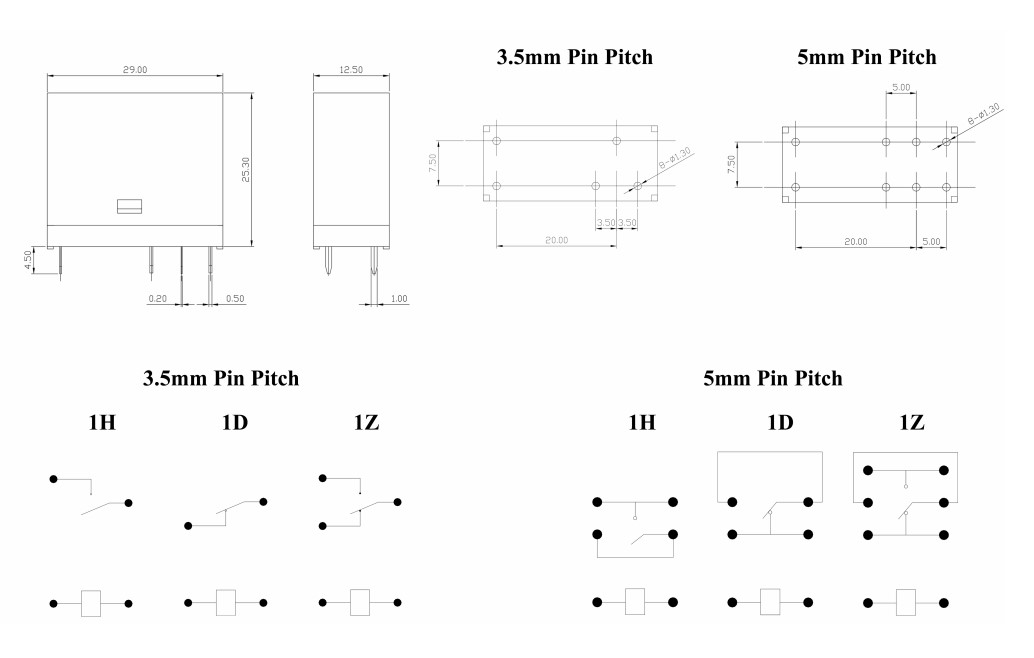

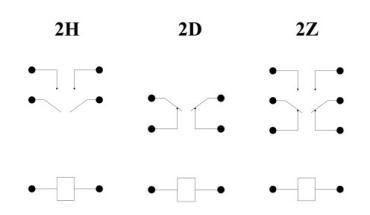

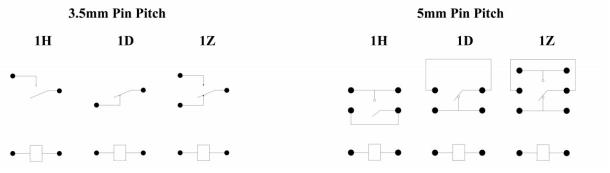

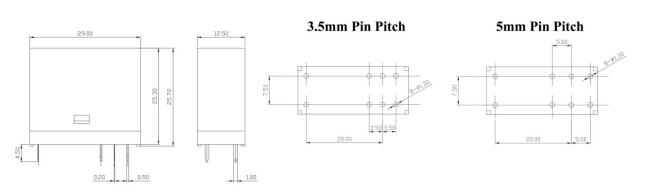

مخطط الأسلاك والعرض السفلي | |||||||
| |||||||
الرسم البياني للأداء | |||||||
| |||||||
يستخدم التتابع الكهرومغناطيسي المصغر مبدأ المغناطيسية الكهرومغنتية للتحكم في تدفق التيار الكهربائي. وهو يتكون من لفائف ، ومدرسة ومجموعة من جهات الاتصال. عندما يتم تطبيق تيار كهربائي على الملف ، فإنه يخلق مجالًا مغناطيسيًا يربط حقلًا أقرب إليه. هذه الحركة تغلق جهة الاتصال وتؤدي إلى تدفق التيار عبر التتابع. بدلاً من ذلك ، عندما تتم إزالة التيار ، يتبدد المجال المغناطيسي ويعود حقل التسليح إلى موضعه الأصلي ، ويفتح جهات الاتصال ويقاطع تدفق التيار. تتيح هذه الآلية البسيطة والفعالة
إن Miniature High Power JQX-14FC هو ترحيل خاص يوفر تنوعًا وأداءًا استثنائيين. يحتوي المفتاح المدمج على إمكانية تبديل تصل إلى 16A ويمكنه بسهولة التعامل مع أحمال طاقة عالية. يضمن تصميم مشبك الدبوس 3.5 مم/5 مم اتصالًا آمنًا وموثوقًا ويضمن الوظائف المثلى لمجموعة متنوعة من التطبيقات الإلكترونية.
واحدة من الميزات البارزة لـ JQX-14FC هي محطات PCB الخاصة بها ، والتي يسهل دمجها في مجموعة متنوعة من الأنظمة الإلكترونية ، مما يجعلها واحدة من الخيارات الشائعة للمهندسين والمصممين الذين يبحثون عن حلول موثوقة وفعالة. بالإضافة إلى ذلك ، توفر مآخذ DIN-RAIL خيارات تثبيت مريحة وسريعة تبسيط عملية التثبيت والصيانة.
سواء كنت تعمل في الآلات الصناعية أو أنظمة الأتمتة أو حتى الإلكترونيات الاستهلاكية ، فإن JQX-14FC هو خيار موثوق به. إن قدرتها على الطاقة العالية وخياراتها الطرفية تجعلها مناسبة لمجموعة متنوعة من التطبيقات الصناعية والتجارية. تم تصميم هذه الأطباق الصغيرة بشكل جيد لضمان تشغيل آمن وفعال في مجموعة متنوعة من الإعدادات الكهربائية. نعتقد أن JQX-14FC يمكن أن تلبي احتياجاتك التبديل مع موثوقيتها وتنوعها وتصميمها الوعرة.
| |||||||
NNC69A (JQX-14FC) Miniature PCB Relay |
| ||||||
النموذج والوصف | |||||||
NNC69A |
|
| |||||
★ نموذج الاتصال: a = no ، b = nc ، c = no & nc | |||||||
مواصفة | |||||||
البعد | 29mm*13mm*25.5mm | ||||||
ميزة الاتصال | استمارة | 1Z (SPDT) ، 1H (SPST-NO) ، 1D (SPST-NC) | 2Z (DPDT) ، 2H (DPST-NO) ، 2D (DPST-NC) | ||||
الحمل المقدر | 10A | 16 أ | 5A | ||||
ماكس تبديل الجهد | 240VAC/28VDC | ||||||
مقاومة الاتصال | ≤100mΩ | ||||||
مادة | AG Alloy (AGSNO2) | ||||||
الحياة الكهربائية | ≥1*105 | ||||||
الحياة الميكانيكية | ≥1*107 | ||||||
تشغيل الجهد (23 ℃) | DC: ≤75 ٪*الجهد المقنن ، AC: ≤80 ٪*الجهد المقنن | ||||||
الجهد التحرير (23 ℃) | العاصمة: ≥10 ٪*الجهد المقنن ، AC: ≥30 ٪*الجهد المقنن | ||||||
الجهد القصوى (23 ℃) | 110 ٪*الجهد التصنيف | ||||||
لفائف الجهد | DC3-110V ، AC6-240V (تخصيص مسموح) | ||||||
قوة الملف | DC: 0.53W ، AC: 1.2VA | ||||||
وقت التقاط | ≤20ms | ||||||
وقت الافراج | ≤10ms | ||||||
القوة العازلة | بين الاتصالات المفتوحة لنفس القطب 1 | 1200VAC/1MIN (تسرب تيار 1MA) | |||||
بين جهات اتصال القطب المختلفة | 1200VAC/1MIN (تسرب تيار 1MA) | ||||||
بين جهات الاتصال والملف | 5000vac/1min (تسرب تيار 1MA) | ||||||
مقاومة العزل | ≥100mΩ (500VDC) | ||||||
درجة الحرارة المحيطة | -55 ℃ ～ 70 ℃ | ||||||
الرطوبة المحيطة | 35 ٪ -80 ٪ RH | ||||||
الضغط الجوي | 86-106KPA | ||||||
مقاومة الصدمة | 10g (نبض نصف موجة الجيوب الأنفية: 11 مللي ثانية) | ||||||
مقاومة الاهتزاز | 10-55 هرتز (السعة المزدوجة: 1.5 ملم) | ||||||
تثبيت | ثنائي الفينيل متعدد الكلور أو مقبس مع سكة حديد الدين | ||||||
وزن | تقريبا. 16 جم/أجهزة الكمبيوتر | ||||||
التعبئة | كرتون مع صندوق رغوة في الداخل | 500pcs/carton ، GW: 9kg ، NW: 8kg ، dimension (mm): 342 × 263 × 325 | |||||
كرتون مع أنبوب رغوة في الداخل | 500pcs/carton ، GW: 9kg ، NW: 8kg ، dimension (mm): 338 × 135 × 185 | ||||||

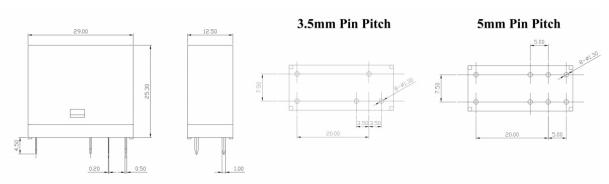

مخطط الأسلاك والعرض السفلي | |||||||
| |||||||
