يعد مرحل الطاقة الوسيطة المصغرة LY2 مكونًا كهرومغناطيسيًا مدمجًا ومتعدد الاستخدامات يعمل على مبدأ الكهرومغناطيسية.وهو يتألف من ملف، حديد التسليح، ومجموعة من الاتصالات.عندما يتم تطبيق تيار على الملف، فإنه يولد مجالًا مغناطيسيًا يجذب عضو الإنتاج، مما يتسبب في إغلاق أو فتح نقاط الاتصال، وبالتالي التحكم في تدفق التيار في الدائرة.
بفضل قدرة التبديل التي تصل إلى 15 أمبير، فإن مرحل LY2 قادر على التعامل مع الأنظمة الكهربائية المطلوبة بفعالية.إن قدرتها العالية على الطاقة تجعلها مناسبة للتطبيقات التي تتطلب تبديلًا قويًا وموثوقًا، مثل الآلات الصناعية وأنظمة التشغيل الآلي وأجهزة التحكم في التدفئة والتهوية وتكييف الهواء (HVAC) والمزيد.
يوفر مرحل LY2 من 1 إلى 4 أقطاب اتصال، مما يوفر المرونة في التحكم في الدائرة وتكوينها.تسمح هذه الميزة بتطبيقات متعددة الاستخدامات وتمكن المرحل من التعامل مع الأحمال الكهربائية المختلفة.
يوفر مرحل LY2 المجهز بأطراف PCB، اتصالات مريحة وآمنة للوحات الدوائر المطبوعة.تعمل هذه الميزة على تبسيط عملية التثبيت وتضمن توصيلات كهربائية موثوقة ومستقرة.إنه مفيد بشكل خاص للتطبيقات التي تتطلب تصميمات مدمجة وموفرة للمساحة.
إحدى الميزات البارزة لمرحل LY2 هي متانته وعمره الطويل.وهي مصممة لتحمل البيئات القاسية وتوفير أداء ثابت في الظروف الصعبة.تضمن هذه الموثوقية التشغيل الفعال للمرحل على مدى فترة طويلة.
يتم استخدام مرحل LY2 على نطاق واسع في مجموعة من الصناعات نظرًا لحجمه الصغير وقدرته العالية على الطاقة ووظائفه المتنوعة.يجد تطبيقات في الأتمتة الصناعية، وأجهزة التحكم في المحركات، وأنظمة التدفئة والتهوية وتكييف الهواء، وأدوات التحكم في الإضاءة، والمزيد.إن أدائها الموثوق به وسهولة تركيبها يجعلها الاختيار المفضل للمهندسين والفنيين.
باختصار، يعد مرحل الطاقة المتوسطة المصغر LY2 مكونًا كهرومغناطيسيًا مدمجًا ومتعدد الاستخدامات يوفر قدرة عالية على الطاقة، وقدرة تحويل تصل إلى 15 أمبير، و1 إلى 4 أقطاب اتصال، ومحطات ثنائي الفينيل متعدد الكلور.إن مبدأ التشغيل، ومجموعة واسعة من التطبيقات، والميزات البارزة مثل المتانة وسهولة التركيب تجعلها حلاً موثوقًا وفعالًا لمختلف احتياجات التحكم الكهربائي.ثق في مرحل LY2 لتقديم الأداء الأمثل وضمان التشغيل الفعال في أنظمتك الإلكترونية.
68A-2Z(LY2)

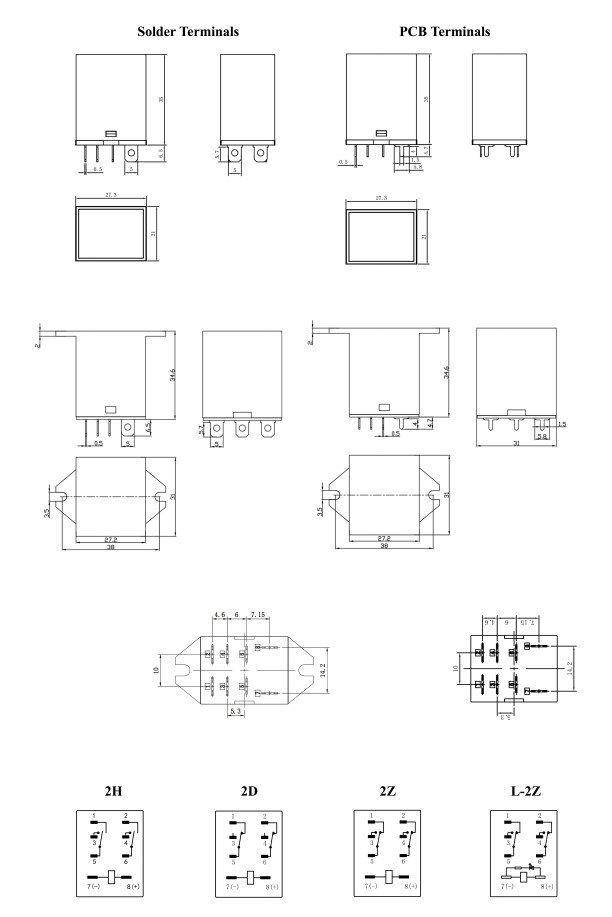

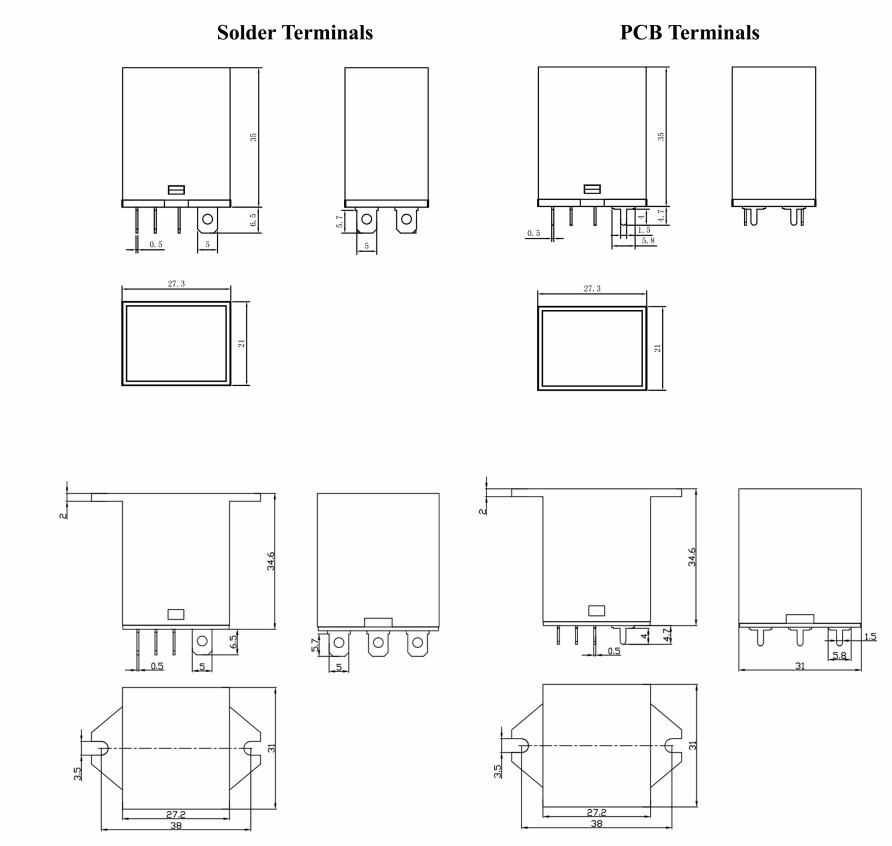

البعد | 27.3 ملم * 21 ملم * 35 ملم | |
ميزة الاتصال | استمارة | 2Z(DPDT)؛2H(DPST-NO)؛2D(DPST-NC) |
معدل الحمولة | 12 أ | |
ماكس تبديل الجهد | 240 فولت تيار متردد/28 فولت تيار مستمر | |
مقاومة التواصل | ≥100mΩ | |
مادة | سبائك Ag (AgSnO2) | |
الحياة الكهربائية | ≥1*105 | |
الحياة الميكانيكية | ≥1*107 | |
جهد التشغيل (23 درجة مئوية) | تيار مستمر: ≥75%*الجهد المقنن، التيار المتردد: ≥80%*الجهد المقنن | |
إطلاق الجهد (23 درجة مئوية) | تيار مستمر: ≥10%*الجهد المقنن، التيار المتردد: ≥30%*الجهد المقنن | |
الحد الأقصى للجهد (23 درجة مئوية) | 110%*الجهد المقنن | |
لفائف الجهد | DC6-220V، AC6-380V (يسمح بالتخصيص) | |
قوة الملف | تيار مستمر: 0.9 واط، تيار متردد: 1.2 فولت أمبير | |
اختار المعاد | ≥15 مللي ثانية | |
وقت الافراج | ≥10 مللي ثانية | |
قوة عازلة | بين الاتصالات المفتوحة من نفس القطب | 1000VAC لمدة 1 دقيقة |
بين جهات الاتصال ذات القطب المختلف | 1000VAC لمدة 1 دقيقة | |
بين الاتصالات والملف | 1500 فولت تيار متردد لمدة دقيقة واحدة/4500 فولت تيار متردد لمدة دقيقة واحدة | |
مقاومة العزل | ≥100mΩ (500VDC) | |
درجة الحرارة المحيطة | -40 درجة مئوية ~ 85 درجة مئوية | |
الرطوبة المحيطة | 45%-75% ر | |
الضغط الجوي | 86-106 كيلو باسكال | |
مقاومة الصدمات | 10G (نبض نصف موجة جيبية: 11 مللي ثانية) | |
مقاومة الاهتزاز | 10-55 هرتز (السعة المزدوجة: 1.5 ملم) | |

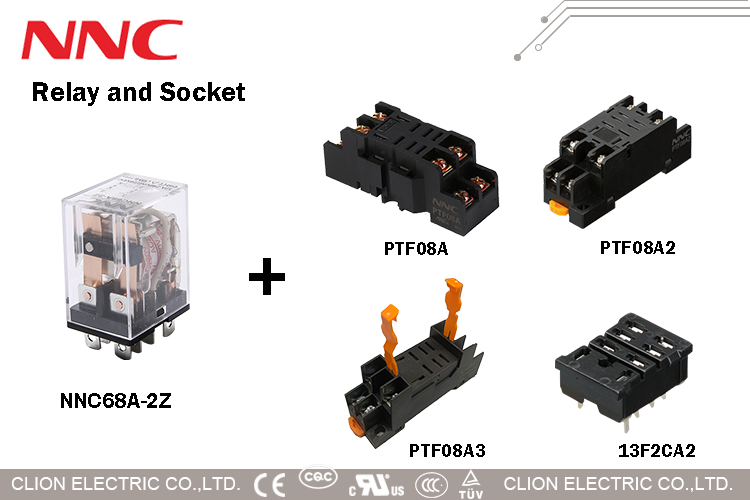

تثبيت | ثنائي الفينيل متعدد الكلور أو المقبس مع السكك الحديدية DIN | |
وزن | تقريبا.35 جرام/قطع | |
التعبئة | كرتون مع صندوق ورقي بالداخل | 600 قطعة/كرتون، GW: 21 كجم، NW 20 كجم، الأبعاد (مم): 330 × 310 × 345 |
يعد مرحل الطاقة الوسيطة المصغرة LY2 مكونًا كهرومغناطيسيًا مدمجًا ومتعدد الاستخدامات يعمل على مبدأ الكهرومغناطيسية.وهو يتألف من ملف، حديد التسليح، ومجموعة من الاتصالات.عندما يتم تطبيق تيار على الملف، فإنه يولد مجالًا مغناطيسيًا يجذب عضو الإنتاج، مما يتسبب في إغلاق أو فتح نقاط الاتصال، وبالتالي التحكم في تدفق التيار في الدائرة.
بفضل قدرة التبديل التي تصل إلى 15 أمبير، فإن مرحل LY2 قادر على التعامل مع الأنظمة الكهربائية المطلوبة بفعالية.إن قدرتها العالية على الطاقة تجعلها مناسبة للتطبيقات التي تتطلب تبديلًا قويًا وموثوقًا، مثل الآلات الصناعية وأنظمة التشغيل الآلي وأجهزة التحكم في التدفئة والتهوية وتكييف الهواء (HVAC) والمزيد.
يوفر مرحل LY2 من 1 إلى 4 أقطاب اتصال، مما يوفر المرونة في التحكم في الدائرة وتكوينها.تسمح هذه الميزة بتطبيقات متعددة الاستخدامات وتمكن المرحل من التعامل مع الأحمال الكهربائية المختلفة.
يوفر مرحل LY2 المجهز بأطراف PCB، اتصالات مريحة وآمنة للوحات الدوائر المطبوعة.تعمل هذه الميزة على تبسيط عملية التثبيت وتضمن توصيلات كهربائية موثوقة ومستقرة.إنه مفيد بشكل خاص للتطبيقات التي تتطلب تصميمات مدمجة وموفرة للمساحة.
إحدى الميزات البارزة لمرحل LY2 هي متانته وعمره الطويل.وهي مصممة لتحمل البيئات القاسية وتوفير أداء ثابت في الظروف الصعبة.تضمن هذه الموثوقية التشغيل الفعال للمرحل على مدى فترة طويلة.
يتم استخدام مرحل LY2 على نطاق واسع في مجموعة من الصناعات نظرًا لحجمه الصغير وقدرته العالية على الطاقة ووظائفه المتنوعة.يجد تطبيقات في الأتمتة الصناعية، وأجهزة التحكم في المحركات، وأنظمة التدفئة والتهوية وتكييف الهواء، وأدوات التحكم في الإضاءة، والمزيد.إن أدائها الموثوق به وسهولة تركيبها يجعلها الاختيار المفضل للمهندسين والفنيين.
باختصار، يعد مرحل الطاقة المتوسطة المصغر LY2 مكونًا كهرومغناطيسيًا مدمجًا ومتعدد الاستخدامات يوفر قدرة عالية على الطاقة، وقدرة تحويل تصل إلى 15 أمبير، و1 إلى 4 أقطاب اتصال، ومحطات ثنائي الفينيل متعدد الكلور.إن مبدأ التشغيل، ومجموعة واسعة من التطبيقات، والميزات البارزة مثل المتانة وسهولة التركيب تجعلها حلاً موثوقًا وفعالًا لمختلف احتياجات التحكم الكهربائي.ثق في مرحل LY2 لتقديم الأداء الأمثل وضمان التشغيل الفعال في أنظمتك الإلكترونية.
68A-2Z(LY2)
البعد | 27.3 ملم * 21 ملم * 35 ملم | |
ميزة الاتصال | استمارة | 2Z(DPDT)؛2H(DPST-NO)؛2D(DPST-NC) |
معدل الحمولة | 12 أ | |
ماكس تبديل الجهد | 240 فولت تيار متردد/28 فولت تيار مستمر | |
مقاومة التواصل | ≥100mΩ | |
مادة | سبائك Ag (AgSnO2) | |
الحياة الكهربائية | ≥1*105 | |
الحياة الميكانيكية | ≥1*107 | |
جهد التشغيل (23 درجة مئوية) | تيار مستمر: ≥75%*الجهد المقنن، التيار المتردد: ≥80%*الجهد المقنن | |
إطلاق الجهد (23 درجة مئوية) | تيار مستمر: ≥10%*الجهد المقنن، التيار المتردد: ≥30%*الجهد المقنن | |
الحد الأقصى للجهد (23 درجة مئوية) | 110%*الجهد المقنن | |
لفائف الجهد | DC6-220V، AC6-380V (يسمح بالتخصيص) | |
قوة الملف | تيار مستمر: 0.9 واط، تيار متردد: 1.2 فولت أمبير | |
اختار المعاد | ≥15 مللي ثانية | |
وقت الافراج | ≥10 مللي ثانية | |
قوة عازلة | بين الاتصالات المفتوحة من نفس القطب | 1000VAC لمدة 1 دقيقة |
بين جهات الاتصال ذات القطب المختلف | 1000VAC لمدة 1 دقيقة | |
بين الاتصالات والملف | 1500 فولت تيار متردد لمدة دقيقة واحدة/4500 فولت تيار متردد لمدة دقيقة واحدة | |
مقاومة العزل | ≥100mΩ (500VDC) | |
درجة الحرارة المحيطة | -40 درجة مئوية ~ 85 درجة مئوية | |
الرطوبة المحيطة | 45%-75% ر | |
الضغط الجوي | 86-106 كيلو باسكال | |
مقاومة الصدمات | 10G (نبض نصف موجة جيبية: 11 مللي ثانية) | |
مقاومة الاهتزاز | 10-55 هرتز (السعة المزدوجة: 1.5 ملم) | |
تثبيت | ثنائي الفينيل متعدد الكلور أو المقبس مع السكك الحديدية DIN | |
وزن | تقريبا.35 جرام/قطع | |
التعبئة | كرتون مع صندوق ورقي بالداخل | 600 قطعة/كرتون، GW: 21 كجم، NW 20 كجم، الأبعاد (مم): 330 × 310 × 345 |
