يعد مرحل الطاقة المتوسطة المصغر مكونًا مدمجًا ومتعدد الاستخدامات يعمل على مبدأ الكهرومغناطيسية.وهو يتألف من ملف واحد، عضو الإنتاج، ومجموعة من الاتصالات.عندما يتم تطبيق تيار على الملف، فإنه يولد مجالًا مغناطيسيًا يجذب عضو الإنتاج، مما يتسبب في إغلاق نقاط الاتصال والسماح للتيار بالتدفق عبر المرحل.تمكن هذه الآلية المرحل من العمل كمفتاح، والتحكم في الدائرة بناءً على وجود أو عدم وجود التيار المطبق.
إحدى الميزات البارزة لهذا التتابع هي قدرته العالية على الطاقة وقدرة التحويل التي تصل إلى 15 أمبير.وهذا يجعلها مناسبة للتعامل مع الأنظمة الكهربائية المطلوبة، مثل الآلات الصناعية، وأجهزة التحكم في المحركات، وأنظمة التدفئة والتهوية وتكييف الهواء (HVAC)، وغيرها من التطبيقات كثيفة الاستهلاك للطاقة.
يوفر تصميم الملف الفردي لهذا التتابع توصيلًا وتركيبًا مبسطًا.إنه يقلل من تعقيد الدائرة ويضمن تكاملًا أكثر وضوحًا في الأنظمة المختلفة.يساعد هذا التصميم أيضًا على توفير المساحة، مما يجعله مثاليًا للتطبيقات التي تكون فيها قيود الحجم مثيرة للقلق.
علاوة على ذلك، تم تصميم هذا المرحل للاستخدام للأغراض العامة، مما يجعله قابلاً للتطبيق في مجموعة واسعة من الصناعات.سواء كان الأمر يتعلق بالتحكم في الآلات الصناعية أو الإلكترونيات الاستهلاكية أو أنظمة الإضاءة أو تطبيقات السيارات، فإن هذا المرحل يثبت تنوعه وموثوقيته.
بالإضافة إلى حجمه الصغير، وقدرته العالية على الطاقة، وتصميمه بملف واحد، يوفر هذا المرحل أيضًا مزايا ملحوظة أخرى.وهي معروفة بمتانتها وعمرها الطويل، مما يضمن التشغيل الموثوق به على مدى فترة طويلة.كما أنها تتميز باستهلاك منخفض للطاقة، مما يساهم في كفاءة الطاقة وتوفير التكاليف.
باختصار، يعتبر مرحل الطاقة المتوسطة المصغر مكونًا مدمجًا ومتعدد الاستخدامات يعمل على مبدأ الكهرومغناطيسية.بفضل قدرته العالية على الطاقة، وقدرة التبديل، وتصميم الملف الفردي، ووظيفة الأغراض العامة، فإنه يوفر حلاً موثوقًا وفعالًا لمجموعة واسعة من احتياجات التحكم الكهربائي.ثق في هذا التتابع لتقديم الأداء الأمثل وضمان التشغيل الفعال في أنظمتك الإلكترونية.

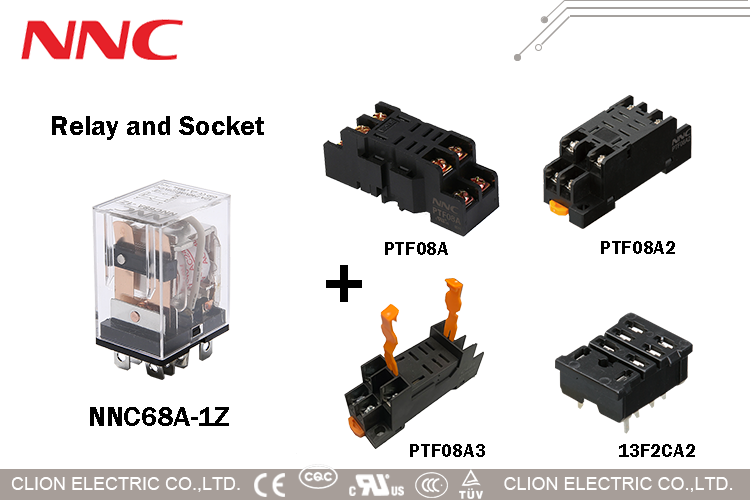

68A-1Z(LY1)

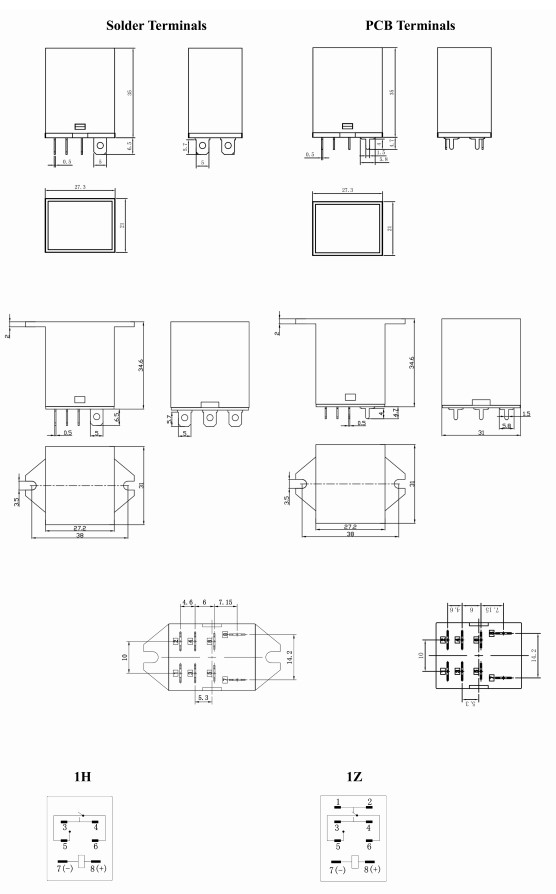

البعد | 27.3 ملم * 21 ملم * 35 ملم | |
ميزة الاتصال | استمارة | 1Z(SPDT)؛1H(SPST-NO)؛1D(SPST-NC) |
معدل الحمولة | 15 أ | |
ماكس تبديل الجهد | 240 فولت تيار متردد/28 فولت تيار مستمر | |
مقاومة التواصل | ≥100mΩ | |
مادة | سبائك Ag (AgSnO2) | |
الحياة الكهربائية | ≥1*105 | |
الحياة الميكانيكية | ≥1*107 | |
جهد التشغيل (23 درجة مئوية) | التيار المستمر: ≥75%*الجهد المقنن، التيار المتردد: ≥80%*الجهد المقنن | |
إطلاق الجهد (23 درجة مئوية) | تيار مستمر: ≥10%*الجهد المقنن، التيار المتردد: ≥30%*الجهد المقنن | |
الحد الأقصى للجهد (23 درجة مئوية) | 110%*الجهد المقنن | |
لفائف الجهد | DC6-220V، AC6-380V (يسمح بالتخصيص) | |
قوة الملف | تيار مستمر: 0.9 واط، تيار متردد: 1.2 فولت أمبير | |
اختار المعاد | ≥15 مللي ثانية | |
وقت الافراج | ≥10 مللي ثانية | |
قوة عازلة | بين الاتصالات المفتوحة من نفس القطب | 1000VAC لمدة 1 دقيقة |
بين جهات الاتصال ذات القطب المختلف | 1000VAC لمدة 1 دقيقة | |
بين الاتصالات والملف | 1500 فولت تيار متردد لمدة دقيقة واحدة/4500 فولت تيار متردد لمدة دقيقة واحدة | |
مقاومة العزل | ≥100mΩ (500VDC) | |
درجة الحرارة المحيطة | -40 درجة مئوية ~ 85 درجة مئوية | |
الرطوبة المحيطة | 45%-75% ر | |
الضغط الجوي | 86-106 كيلو باسكال | |
مقاومة الصدمات | 10G (نبض نصف موجة جيبية: 11 مللي ثانية) | |
مقاومة الاهتزاز | 10-55 هرتز (السعة المزدوجة: 1.5 ملم) | |
تثبيت | ثنائي الفينيل متعدد الكلور أو المقبس مع السكك الحديدية DIN | |
وزن | تقريبا.35 جرام/قطع | |
التعبئة | كرتون مع صندوق ورقي بالداخل | 600 قطعة/كرتون، GW: 22 كجم، NW 21 كجم، الأبعاد (مم): 330 × 310 × 345 |
يعد مرحل الطاقة المتوسطة المصغر مكونًا مدمجًا ومتعدد الاستخدامات يعمل على مبدأ الكهرومغناطيسية.وهو يتألف من ملف واحد، عضو الإنتاج، ومجموعة من الاتصالات.عندما يتم تطبيق تيار على الملف، فإنه يولد مجالًا مغناطيسيًا يجذب عضو الإنتاج، مما يتسبب في إغلاق نقاط الاتصال والسماح للتيار بالتدفق عبر المرحل.تمكن هذه الآلية المرحل من العمل كمفتاح، والتحكم في الدائرة بناءً على وجود أو عدم وجود التيار المطبق.
إحدى الميزات البارزة لهذا التتابع هي قدرته العالية على الطاقة وقدرة التحويل التي تصل إلى 15 أمبير.وهذا يجعلها مناسبة للتعامل مع الأنظمة الكهربائية المطلوبة، مثل الآلات الصناعية، وأجهزة التحكم في المحركات، وأنظمة التدفئة والتهوية وتكييف الهواء (HVAC)، وغيرها من التطبيقات كثيفة الاستهلاك للطاقة.
يوفر تصميم الملف الفردي لهذا التتابع توصيلًا وتركيبًا مبسطًا.إنه يقلل من تعقيد الدائرة ويضمن تكاملًا أكثر وضوحًا في الأنظمة المختلفة.يساعد هذا التصميم أيضًا على توفير المساحة، مما يجعله مثاليًا للتطبيقات التي تكون فيها قيود الحجم مثيرة للقلق.
علاوة على ذلك، تم تصميم هذا المرحل للاستخدام للأغراض العامة، مما يجعله قابلاً للتطبيق في مجموعة واسعة من الصناعات.سواء كان الأمر يتعلق بالتحكم في الآلات الصناعية أو الإلكترونيات الاستهلاكية أو أنظمة الإضاءة أو تطبيقات السيارات، فإن هذا المرحل يثبت تنوعه وموثوقيته.
بالإضافة إلى حجمه الصغير، وقدرته العالية على الطاقة، وتصميمه بملف واحد، يوفر هذا المرحل أيضًا مزايا ملحوظة أخرى.وهي معروفة بمتانتها وعمرها الطويل، مما يضمن التشغيل الموثوق به على مدى فترة طويلة.كما أنها تتميز باستهلاك منخفض للطاقة، مما يساهم في كفاءة الطاقة وتوفير التكاليف.
باختصار، يعتبر مرحل الطاقة المتوسطة المصغر مكونًا مدمجًا ومتعدد الاستخدامات يعمل على مبدأ الكهرومغناطيسية.بفضل قدرته العالية على الطاقة، وقدرة التبديل، وتصميم الملف الفردي، ووظيفة الأغراض العامة، فإنه يوفر حلاً موثوقًا وفعالًا لمجموعة واسعة من احتياجات التحكم الكهربائي.ثق في هذا التتابع لتقديم الأداء الأمثل وضمان التشغيل الفعال في أنظمتك الإلكترونية.
68A-1Z(LY1)
البعد | 27.3 ملم * 21 ملم * 35 ملم | |
ميزة الاتصال | استمارة | 1Z(SPDT)؛1H(SPST-NO)؛1D(SPST-NC) |
معدل الحمولة | 15 أ | |
ماكس تبديل الجهد | 240 فولت تيار متردد/28 فولت تيار مستمر | |
مقاومة التواصل | ≥100mΩ | |
مادة | سبائك Ag (AgSnO2) | |
الحياة الكهربائية | ≥1*105 | |
الحياة الميكانيكية | ≥1*107 | |
جهد التشغيل (23 درجة مئوية) | التيار المستمر: ≥75%*الجهد المقنن، التيار المتردد: ≥80%*الجهد المقنن | |
إطلاق الجهد (23 درجة مئوية) | تيار مستمر: ≥10%*الجهد المقنن، التيار المتردد: ≥30%*الجهد المقنن | |
الحد الأقصى للجهد (23 درجة مئوية) | 110%*الجهد المقنن | |
لفائف الجهد | DC6-220V، AC6-380V (يسمح بالتخصيص) | |
قوة الملف | تيار مستمر: 0.9 واط، تيار متردد: 1.2 فولت أمبير | |
اختار المعاد | ≥15 مللي ثانية | |
وقت الافراج | ≥10 مللي ثانية | |
قوة عازلة | بين الاتصالات المفتوحة من نفس القطب | 1000VAC لمدة 1 دقيقة |
بين جهات الاتصال ذات القطب المختلف | 1000VAC لمدة 1 دقيقة | |
بين الاتصالات والملف | 1500 فولت تيار متردد لمدة دقيقة واحدة/4500 فولت تيار متردد لمدة دقيقة واحدة | |
مقاومة العزل | ≥100mΩ (500VDC) | |
درجة الحرارة المحيطة | -40 درجة مئوية ~ 85 درجة مئوية | |
الرطوبة المحيطة | 45%-75% ر | |
الضغط الجوي | 86-106 كيلو باسكال | |
مقاومة الصدمات | 10G (نبض نصف موجة جيبية: 11 مللي ثانية) | |
مقاومة الاهتزاز | 10-55 هرتز (السعة المزدوجة: 1.5 ملم) | |
تثبيت | ثنائي الفينيل متعدد الكلور أو المقبس مع السكك الحديدية DIN | |
وزن | تقريبا.35 جرام/قطع | |
التعبئة | كرتون مع صندوق ورقي بالداخل | 600 قطعة/كرتون، GW: 22 كجم، NW 21 كجم، الأبعاد (مم): 330 × 310 × 345 |
