التصميم المصغر: تتميز سلسلة NNC68B بنموذج مصغرة ، مما يجعله مثاليًا للبيئات المقيدة بالفضاء حيث يتم حساب كل ملليمتر.
مؤشر SMD LED: مجهز بجهاز LED (SMD) السطحي (SMD) ، توفر هذه المرحلات تأكيدًا مرئيًا واضحًا لحالة التشغيل.
مؤشر التشغيل الميكانيكي: للراحة الإضافية ، يتم تضمين مؤشر التشغيل الميكانيكي ، مما يضمن الموثوقية في البيئات التي قد لا تكون فيها المؤشرات البصرية كافية.
زر الاختبار القابل للقفل: ميزة فريدة من نوعها ، يسمح زر الاختبار القابل بالقفل بتشخيصات سهلة واختبار دون الحاجة إلى أدوات إضافية.
أعمدة الاتصال متعددة الاستخدامات: متوفرة مع 2 إلى 4 أعمدة الاتصال ، يمكن تصميم هذه المرحلات لتلبية مجموعة واسعة من متطلبات التبديل.
إمكانية التبديل العالية: قادرة على التعامل مع ما يصل إلى 10A ، سلسلة NNC68B مثالية للتطبيقات التي تتطلب تبديل تيار مرتفع.
محطات PCB و Solder: تقديم كل من محطات PCB ومحطات اللحام ، توفر هذه المرحلات المرونة في التثبيت والتكامل.
الامتثال لـ ROHS: تمشيا مع المعايير البيئية ، سلسلة NNC68B متوافقة مع ROHS ، مما يضمن الاستدامة والودية البيئية.
خيار النوع المختوم: بالنسبة للتطبيقات التي تتطلب حماية إضافية ضد الغبار والرطوبة ، يتوفر متغير النوع المختوم.
قابل للتخصيص مع لوحة الاسم وزر الاختبار: خيار تضمين لوحة اسم وزر اختبار يسمح بالتخصيص لتناسب احتياجات تشغيلية محددة.
مؤشرات LED و DIODE: توفر المتغيرات مع مؤشرات LED و DIADE ردود فعل مرئية لمراقبة الحالة ، وتعزيز تفاعل المستخدم.
نماذج اتصال متعددة: مع مجموعة متنوعة من نماذج الاتصال مثل ZC (CO) و HA (NO) و DB (NC) ، يمكن تكوين هذه المرحلات لتناسب تطبيقات التبديل المختلفة.
مجموعة واسعة من الفولتية لفائف: متوافقة مع مجموعة واسعة من الفولتية DC و AC لفائف ، سلسلة NNC68B متعددة الاستخدامات لمختلف مصادر الطاقة.
تصنيف الاتصال العالي: يتم تصنيف المرحلات لمقاومة الاتصال العالية ، مما يضمن أداء طويل الأمد وموثوق به.
مادة التلامس Agalloy: استخدام Agalloy (AGSNO2) للمواد الملامسة ، توفر هذه المرحلات الموصلية الكهربائية الممتازة والمتانة.
التحمل الميكانيكي والكهربائي: مع ما لا يقل عن 1x10^7 عمليات لتحمل الميكانيكية و 1 × 10^5 لتحمل التحمل الكهربائي ، تم تصميم هذه المرحلات لتستمر.
المعايير السلامة والبيئية: الالتزام بالمعايير الصارمة للسلامة والبيئية مع شهادات مثل UL و TUV و CQC و CE ، هذه المرحلات موثوقة ومتوافقة مع الأسواق العالمية.
| |||||||||

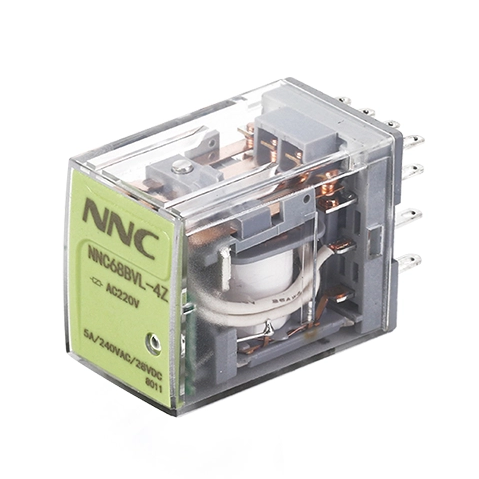

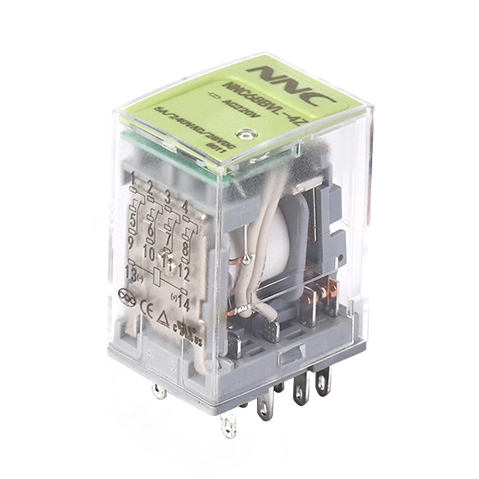

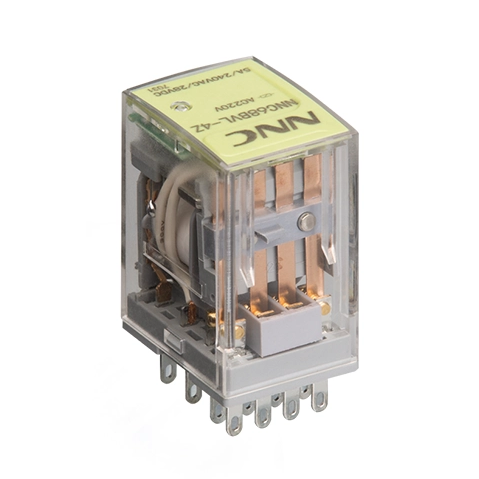

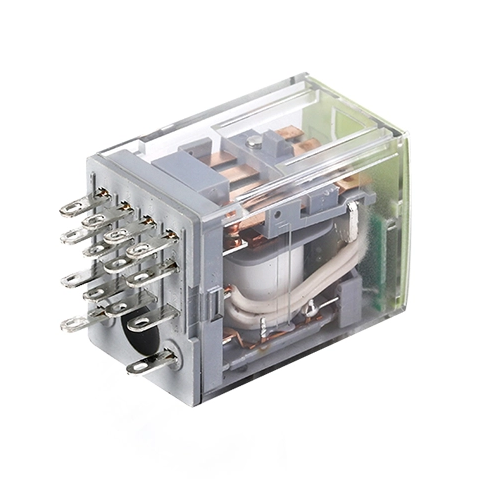

NNC68BVL (MY2N ، MY4N) التتابع للأغراض العامة |
| ||||||||
النموذج والوصف | |||||||||
my2n ، my4n |
|
| |||||||
مواصفة | |||||||||
البعد | 27.3mm*21mm*36.2mm | ||||||||
ميزة الاتصال | استمارة | 2Z (DPDT) ؛ 2H (DPST-NO) ؛ 2D (DPST-NC) | 4Z (4pdt) ؛ 4h (4pst-no) ؛ 4d (4pst-NC) | ||||||
الحمل المقدر | 6.5a/10a | 5A | |||||||
ماكس تبديل الجهد | 240VAC/28VDC | ||||||||
مقاومة الاتصال | ≤100mΩ | ||||||||
مادة | AG Alloy (AGSNO2) | ||||||||
الحياة الكهربائية | ≥1*105 | ||||||||
الحياة الميكانيكية | ≥1*107 | ||||||||
تشغيل الجهد (23 ℃) | DC: ≤75 ٪*الجهد المقنن ، AC: ≤80 ٪*الجهد المقنن | ||||||||
الجهد التحرير (23 ℃) | العاصمة: ≥10 ٪*الجهد المقنن ، AC: ≥30 ٪*الجهد المقنن | ||||||||
الجهد القصوى (23 ℃) | 110 ٪*الجهد التصنيف | ||||||||
لفائف الجهد | DC6-220V ، AC6-380V (تخصيص المسموح به) | ||||||||
قوة الملف | DC: 0.9W ، AC: 1.2VA | ||||||||
وقت التقاط | ≤15ms | ||||||||
وقت الافراج | ≤10ms | ||||||||
القوة العازلة | بين الاتصالات المفتوحة لنفس القطب | 1000VAC لمدة 1 دقيقة | |||||||
بين جهات اتصال القطب المختلفة | 1000VAC لمدة 1 دقيقة | ||||||||
بين جهات الاتصال والملف | 1500VAC لمدة 1 دقيقة/4500VAC لمدة 1 دقيقة | ||||||||
مقاومة العزل | ≥100mΩ (500VDC) | ||||||||
درجة الحرارة المحيطة | -40 درجة مئوية ~ 85 درجة مئوية | ||||||||
الرطوبة المحيطة | 45 ٪ -85 ٪ RH | ||||||||
الضغط الجوي | 86-106KPA | ||||||||
مقاومة الصدمة | 10g (نبض نصف موجة الجيوب الأنفية: 11 مللي ثانية) | ||||||||
مقاومة الاهتزاز | 10-55 هرتز (السعة المزدوجة: 1.5 ملم) | ||||||||

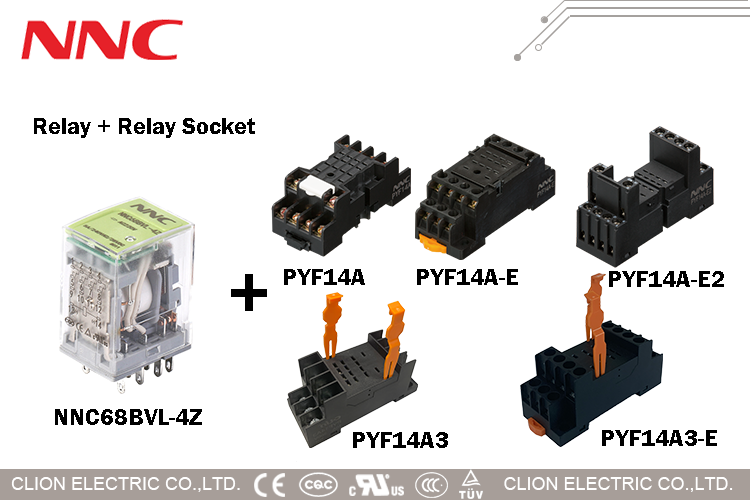

تثبيت | ثنائي الفينيل متعدد الكلور أو المقبس مع سكة DIN أو المسمار | ||||||||
وزن | تقريبا. 33 جم/أجهزة الكمبيوتر | تقريبا. 35G/PCS | |||||||
التعبئة | كرتون مع مربع الورق في الداخل | 600pcs/carton ، GW: 21kg ، NW: 20kg ، dimension (mm): 330 × 310 × 345 | |||||||

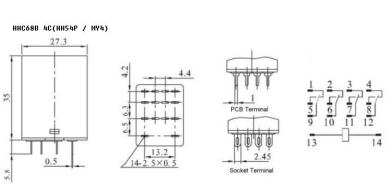

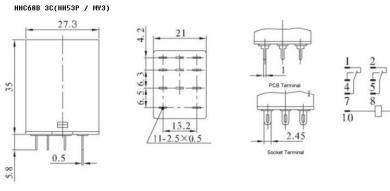

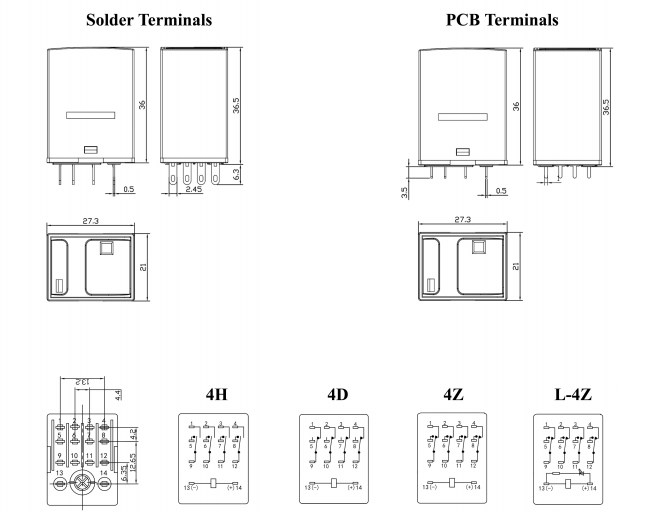

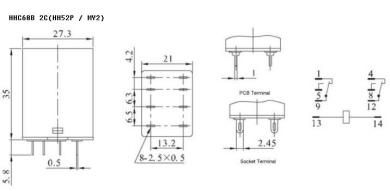

مخطط الأسلاك والعرض السفلي | |||||||||
|
|
|
| ||||||
التصميم المصغر: تتميز سلسلة NNC68B بنموذج مصغرة ، مما يجعله مثاليًا للبيئات المقيدة بالفضاء حيث يتم حساب كل ملليمتر.
مؤشر SMD LED: مجهز بجهاز LED (SMD) السطحي (SMD) ، توفر هذه المرحلات تأكيدًا مرئيًا واضحًا لحالة التشغيل.
مؤشر التشغيل الميكانيكي: للراحة الإضافية ، يتم تضمين مؤشر التشغيل الميكانيكي ، مما يضمن الموثوقية في البيئات التي قد لا تكون فيها المؤشرات البصرية كافية.
زر الاختبار القابل للقفل: ميزة فريدة من نوعها ، يسمح زر الاختبار القابل بالقفل بتشخيصات سهلة واختبار دون الحاجة إلى أدوات إضافية.
أعمدة الاتصال متعددة الاستخدامات: متوفرة مع 2 إلى 4 أعمدة الاتصال ، يمكن تصميم هذه المرحلات لتلبية مجموعة واسعة من متطلبات التبديل.
إمكانية التبديل العالية: قادرة على التعامل مع ما يصل إلى 10A ، سلسلة NNC68B مثالية للتطبيقات التي تتطلب تبديل تيار مرتفع.
محطات PCB و Solder: تقديم كل من محطات PCB ومحطات اللحام ، توفر هذه المرحلات المرونة في التثبيت والتكامل.
الامتثال لـ ROHS: تمشيا مع المعايير البيئية ، سلسلة NNC68B متوافقة مع ROHS ، مما يضمن الاستدامة والودية البيئية.
خيار النوع المختوم: بالنسبة للتطبيقات التي تتطلب حماية إضافية ضد الغبار والرطوبة ، يتوفر متغير النوع المختوم.
قابل للتخصيص مع لوحة الاسم وزر الاختبار: خيار تضمين لوحة اسم وزر اختبار يسمح بالتخصيص لتناسب احتياجات تشغيلية محددة.
مؤشرات LED و DIODE: توفر المتغيرات مع مؤشرات LED و DIADE ردود فعل مرئية لمراقبة الحالة ، وتعزيز تفاعل المستخدم.
نماذج اتصال متعددة: مع مجموعة متنوعة من نماذج الاتصال مثل ZC (CO) و HA (NO) و DB (NC) ، يمكن تكوين هذه المرحلات لتناسب تطبيقات التبديل المختلفة.
مجموعة واسعة من الفولتية لفائف: متوافقة مع مجموعة واسعة من الفولتية DC و AC لفائف ، سلسلة NNC68B متعددة الاستخدامات لمختلف مصادر الطاقة.
تصنيف الاتصال العالي: يتم تصنيف المرحلات لمقاومة الاتصال العالية ، مما يضمن أداء طويل الأمد وموثوق به.
مادة التلامس Agalloy: استخدام Agalloy (AGSNO2) للمواد الملامسة ، توفر هذه المرحلات الموصلية الكهربائية الممتازة والمتانة.
التحمل الميكانيكي والكهربائي: مع ما لا يقل عن 1x10^7 عمليات لتحمل الميكانيكية و 1 × 10^5 لتحمل التحمل الكهربائي ، تم تصميم هذه المرحلات لتستمر.
المعايير السلامة والبيئية: الالتزام بالمعايير الصارمة للسلامة والبيئية مع شهادات مثل UL و TUV و CQC و CE ، هذه المرحلات موثوقة ومتوافقة مع الأسواق العالمية.
| |||||||||
NNC68BVL (MY2N ، MY4N) التتابع للأغراض العامة |
| ||||||||
النموذج والوصف | |||||||||
my2n ، my4n |
|
| |||||||
مواصفة | |||||||||
البعد | 27.3mm*21mm*36.2mm | ||||||||
ميزة الاتصال | استمارة | 2Z (DPDT) ؛ 2H (DPST-NO) ؛ 2D (DPST-NC) | 4Z (4pdt) ؛ 4h (4pst-no) ؛ 4d (4pst-NC) | ||||||
الحمل المقدر | 6.5a/10a | 5A | |||||||
ماكس تبديل الجهد | 240VAC/28VDC | ||||||||
مقاومة الاتصال | ≤100mΩ | ||||||||
مادة | AG Alloy (AGSNO2) | ||||||||
الحياة الكهربائية | ≥1*105 | ||||||||
الحياة الميكانيكية | ≥1*107 | ||||||||
تشغيل الجهد (23 ℃) | DC: ≤75 ٪*الجهد المقنن ، AC: ≤80 ٪*الجهد المقنن | ||||||||
الجهد التحرير (23 ℃) | العاصمة: ≥10 ٪*الجهد المقنن ، AC: ≥30 ٪*الجهد المقنن | ||||||||
الجهد القصوى (23 ℃) | 110 ٪*الجهد التصنيف | ||||||||
لفائف الجهد | DC6-220V ، AC6-380V (تخصيص المسموح به) | ||||||||
قوة الملف | DC: 0.9W ، AC: 1.2VA | ||||||||
وقت التقاط | ≤15ms | ||||||||
وقت الافراج | ≤10ms | ||||||||
القوة العازلة | بين الاتصالات المفتوحة لنفس القطب | 1000VAC لمدة 1 دقيقة | |||||||
بين جهات اتصال القطب المختلفة | 1000VAC لمدة 1 دقيقة | ||||||||
بين جهات الاتصال والملف | 1500VAC لمدة 1 دقيقة/4500VAC لمدة 1 دقيقة | ||||||||
مقاومة العزل | ≥100mΩ (500VDC) | ||||||||
درجة الحرارة المحيطة | -40 درجة مئوية ~ 85 درجة مئوية | ||||||||
الرطوبة المحيطة | 45 ٪ -85 ٪ RH | ||||||||
الضغط الجوي | 86-106KPA | ||||||||
مقاومة الصدمة | 10g (نبض نصف موجة الجيوب الأنفية: 11 مللي ثانية) | ||||||||
مقاومة الاهتزاز | 10-55 هرتز (السعة المزدوجة: 1.5 ملم) | ||||||||
تثبيت | ثنائي الفينيل متعدد الكلور أو المقبس مع سكة DIN أو المسمار | ||||||||
وزن | تقريبا. 33 جم/أجهزة الكمبيوتر | تقريبا. 35G/PCS | |||||||
التعبئة | كرتون مع مربع الورق في الداخل | 600pcs/carton ، GW: 21kg ، NW: 20kg ، dimension (mm): 330 × 310 × 345 | |||||||
مخطط الأسلاك والعرض السفلي | |||||||||
|
|
|
| ||||||
