التتابع للأغراض العامة NNC68B-2Z: مقدمة المنتج

ملخص

NNC68B-2Z هو ترحيل الطاقة المتوسط ​​متعدد الاستخدامات مصمم للعديد من التطبيقات التي تتطلب الدقة والموثوقية. تم تصميم هذا الترحيل لتلبية المتطلبات الصارمة للبيئات الصناعية والتجارية ، ويوفر حلًا قويًا لدوائر تبديل الإشارات والتحكم.

سمات

تصميم مضغوط وخفيف الوزن

يتميز NNC68B-2Z بعامل شكل مضغوط وبناء خفيف الوزن ، مما يسهل التكامل السهل في مجموعة واسعة من الأجهزة دون المساس بالأداء أو المتانة.

حساسية عالية وحياة تشغيلية طويلة

مع تصنيف حساسية عالية وتصميم يضمن حياة تشغيلية طويلة ، تم تصميم هذا التتابع لتحمل الاستخدام الواسع ، مما يقلل من الحاجة إلى بدائل متكررة وتقليل تكاليف الصيانة.

تكوينات الاتصال متعددة الاستخدامات

تقدم 2 إلى 4 أعمدة الاتصال مع إمكانات التبديل حتى 10 أ ، يوفر NNC68B-2Z تكوينات اتصال متعددة لتناسب متطلبات التطبيق المختلفة ، مما يعزز القدرة على التكيف عبر الصناعات المختلفة.

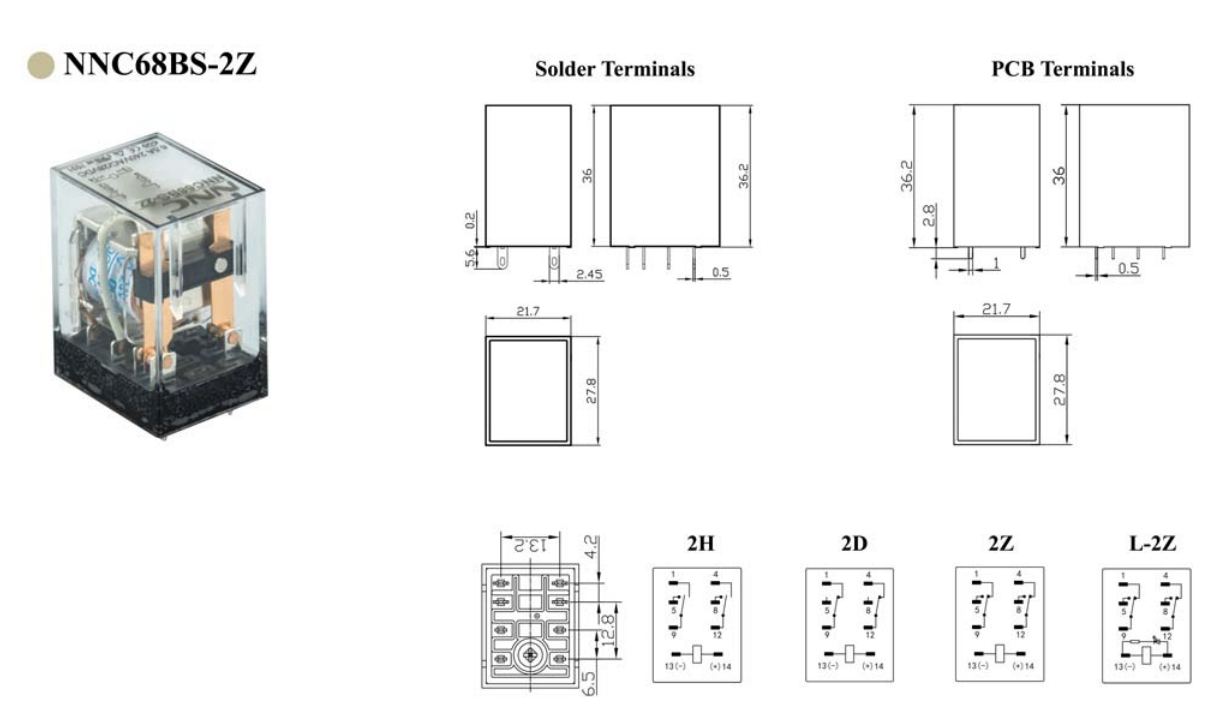

خيارات تثبيت ثنائي الفينيل متعدد الكلور المباشر والمقبس

تم تصميم NNC68B-2Z لكل من اللحام المباشر على لوحات الدوائر المطبوعة وتصاعد المقبس ، ويوفر خيارات تثبيت مرنة ، وتلبية احتياجات عمليات التصنيع والتجميع المتنوعة.

المؤشرات والثنائيات الاختيارية

يتوفر هذا التتابع مع مؤشرات LED اختيارية وثنائيات ، ويوفر ردود فعل مرئية على حالتها التشغيلية ، وتعزيز السلامة وسهولة المراقبة.

المواصفات الفنية

بيانات الاتصال

• نموذج الاتصال : 2Z (DPDT) ، 3Z (TPDT) ، 4Z (4pdt) ، 2H (DPST-NO) ، 3H (TPST-NO) ، 4H (4PST-NO) ، 2D (DPST-NC) ، 3D (TPST-NC) ، 4D (4PST-NC)

• تصنيف الاتصال (تحميل المقاومة) : 10A ، 6.5A ، 5A

• الأعلى. جهد التبديل : 240VAC/28VDC

• الأعلى. التبديل الحالي : 10A ، 6.5A ، 5A

• مقاومة الاتصال : 100mΩ كحد أقصى. (في 6VDC 1A)

• مادة الاتصال : AG Alloy (AGSNO2)

• التحمل الميكانيكي : 1 × 10^7 العمليات دقيقة.

• التحمل الكهربائي : 1 × 10^5 العمليات دقيقة.

بيانات الملف

• جهد الملف الاسمي : DC 3V-110V ؛ AC 6V-240V

• لفائف الاسمية الحالية : 6-200ma (DC) ، 10.5-200ma (AC)

• مقاومة الملف : 40-13444 (DC) ، 10.5-88 (AC)

• جهد التشغيل : 75 ٪ من الجهد الاسمي الحد الأقصى. (DC) ، 80 ٪ من الجهد الاسمية كحد أقصى. (AC)

• الجهد الإفراج : 10 ٪ من الجهد الاسمية دقيقة. (DC) ، 30 ٪ من الجهد الاسمية دقيقة. (AC)

• استهلاك طاقة الملف : 0.9W (DC) ، 1.2VA (AC)

الخصائص البيئية

• مقاومة العزل : 100 متر دقيقة. (في 500VDC)

• قوة العزل الكهربائي : بين الملف والاتصالات 1500VAC لمدة 1 دقيقة/4500VAC لمدة 1 دقيقة ، بين جهات الاتصال المفتوحة لنفس القطب 1000VAC لمدة 1 دقيقة ، بين جهات اتصال من أعمدة مختلفة 1000VAC لمدة 1 دقيقة

• مقاومة الصدمة : 1000m/s² (حوالي 100 جم)

• مقاومة الاهتزاز : 10-50 هرتز ، سعة مزدوجة 1.5 ملم

• درجة الحرارة المحيطة : -40 درجة مئوية إلى 85 درجة مئوية

• الرطوبة المحيطة : 45 ٪ إلى 85 ٪ RH

معلومات التعبئة والتغليف

• الحزمة الداخلية : مربع الورق

• كمية التعبئة الداخلية : 20 وحدة

• كمية التعبئة الخارجية : 600 وحدة

• أبعاد التعبئة الخارجية : 330 × 310 × 345 مم

• الوزن الصافي : 19 كجم

• الوزن الإجمالي : 20 كجم

حقول التطبيق

يتم تطبيق ترحيل NNC68B-2Z على نطاق واسع عبر مختلف القطاعات ، بما في ذلك على سبيل المثال لا الحصر:

• الأتمتة الصناعية : لأنظمة التحكم في عمليات التصنيع.

• الاتصالات السلكية واللاسلكية : في المعدات التي تتطلب إمكانات تبديل الإشارة.

• السيارات : لمختلف وظائف التحكم والإشارات داخل المركبات.

• الأجهزة المحلية : في الأجهزة التي تتطلب آليات تبديل موثوقة.

خاتمة

يعد Relay NNC68B-2Z شهادة على التزامنا بالتميز الهندسي ، حيث يقدم مزيجًا من الأداء والموثوقية والتنوع. إنه يمثل خيارًا مفضلاً للمهنيين الذين يبحثون عن حل ترحيل عالي الجودة لتطبيقاتهم.
