التصوير المصغرة الصناعية المتوسطة DC/AC Relay 14ft-1z

5 0 مراجعات

NNC69K-1Z هو ترحيل الطاقة الوسيط المصغر يوفر سعة اتصال عالية قدرها 12A في تكوين أحادي القطب. بدعم من كل من الفولتية لفائف DC و AC ، تم تصميمه للمساحات المدمجة التي تتطلب أحمال تيار عالية. زر الاختبار الاختياري القابل للقفل ومؤشر LED يعزز فائدته في التطبيقات الصناعية المختلفة. تضمن شهادات الامتثال والسلامة ROHS عملية موثوقة ومستدامة.

نموذج:
NNC69K
المنتج العلامة التجارية:
CLION

توافر الحالة:

الكمية:



رسالتك سلة الاستفسارات

ما هو التتابع الأكثر استخدامًا؟

وفقًا لتحليل تطبيقات الصناعة الكهربائية الحالية والشعبية الفنية ، لا تزال المرحلات الكهرومغناطيسية هي أكثر أنواع المرحلات استخدامًا.

الهيكل البسيط والموثوق به هو ميزة له الأكثر فائدة ، والتي يمكن أن تدرك الدائرة من خلال التلامس الميكانيكي ، والتكنولوجيا الحالية ليست ناضجة ومنخفضة التكلفة فحسب ، وهي مناسبة للغاية للإنتاج على نطاق واسع. في الوقت نفسه ، فإن خصائص العزلة العالية وحمل واسع من المرحلات الكهرومغناطيسية تجعلها موضع ترحيب على نطاق واسع في السوق.

نموذج NNC69K-1Z هو ترحيل الطاقة الوسيط المصغر الذي يمثل الدقة والضغط في التصميم. تم تصميم هذا التتابع أحادي القطب للتطبيقات التي تتطلب توازنًا دقيقًا بين الحجم وسعة الاتصال الكبيرة.

ميزات المنتج:

تصميم القطب الفردي: يوفر تكوين 1Z حل تبديل مباشر للتطبيقات مع احتياجات الاتصال الفردية.
توافق ملف DC/AC: مجهز للتعامل مع كل من الفولتية من DC و AC لفائف ، يوفر هذا الترحيل براعة في تكامل مصدر الطاقة.
سعة الاتصال العالية: تم تقييم طراز 1Z ، الذي تم تقييمه لسعة الاتصال 12A ، مناسبة للتطبيقات التي تتطلب أحمالًا حالية أعلى.
زر الاختبار القابل للقفل: يعزز وظيفة التتابع من خلال السماح باختبار آمن وتشخيصات.
مؤشر LED: مؤشر LED اختياري للتأكيد البصري لحالة التتابع.
مؤشر التشغيل الميكانيكي: يوفر إشارة واضحة إلى حالة تشغيل التتابع.

مزايا المنتج:

الحجم المدمج: يسمح التصميم المصغر بتكامل سهولة في بيئات مقيدة بالفضاء.
الامتثال ROHS: يضمن الاستدامة البيئية والالتزام بمعايير السلامة العالمية.
شهادات السلامة: تضمن شهادات UL و TUV و CQC الموثوقية والسلامة.
التحمل الميكانيكي والكهربائي: مع الحد الأدنى من العمليات الميكانيكية 1 × 10^7 و 1 × 10^5 العمليات الكهربائية ، تم تصميم التتابع لطول العمر.
جهات اتصال السبائك AG: تضمن جهات اتصال سبيكة الفضة المقاومة المنخفضة والتوصيل العالي ، مما يساهم في كفاءة التتابع.

الخلاصة: يعد نموذج NNC69K Series 1Z خيارًا مثاليًا للتطبيقات التي تتطلب مزيجًا من التصميم المدمج ، وسعة الاتصال العالية ، والأداء الموثوق به. إن تنوعها والبناء القوي يجعلها مكونًا مفضلاً في مختلف الأنظمة الصناعية والإلكترونية.


NNC69K (JQX-14FT) Miniature PCB Relay

النموذج والوصف
NNC69K-1Z

★ نموذج الاتصال: h = لا ، d = nc ، z = no & nc

مواصفة
البعد			29mm13mm25.5mm
ميزة الاتصال	استمارة		1Z (SPDT) ؛ 1H (SPST-NO) ؛ 1D (SPST-NC)		2Z (DPDT) ؛ 2H (DPST-NO) ؛ 2D (DPST-NC)
	الحمل المقدر		NO15A	NC12A	8A
	ماكس تبديل الجهد		277VAC/30VDC
	مقاومة الاتصال		≤100mΩ
	مادة		AG Alloy (AGSNO2)
	الحياة الكهربائية		≥1*105
	الحياة الميكانيكية		≥1*107
تشغيل الجهد (23 ℃)			DC: ≤75 ٪الجهد المقنن ، AC: ≤80 ٪الجهد المقنن
الجهد التحرير (23 ℃)			العاصمة: ≥10 ٪الجهد المقنن ، AC: ≥30 ٪الجهد المقنن
الجهد القصوى (23 ℃)			110 ٪*الجهد التصنيف
لفائف الجهد			DC3-110V ، AC6-240V (تخصيص مسموح)
قوة الملف			DC: 0.53W ، AC: 1.2VA
وقت التقاط			≤20ms
وقت الافراج			≤10ms
القوة العازلة	بين الاتصالات المفتوحة لنفس القطب		1200VAC/1MIN (تسرب تيار 1MA)
	بين جهات اتصال القطب المختلفة		1200VAC/1MIN (تسرب تيار 1MA)
	بين جهات الاتصال والملف		5000vac/1min (تسرب تيار 1MA)
مقاومة العزل			≥100mΩ (500VDC)
درجة الحرارة المحيطة			-55 ℃ ～ 70 ℃
الرطوبة المحيطة			35 ٪ -80 ٪ RH
الضغط الجوي			86-106KPA
مقاومة الصدمة			10g (نبض نصف موجة الجيوب الأنفية: 11 مللي ثانية)
مقاومة الاهتزاز			10-55 هرتز (السعة المزدوجة: 1.5 ملم)
تثبيت			ثنائي الفينيل متعدد الكلور أو مقبس مع سكة حديد الدين
وزن			تقريبا. 19G/PCS
التعبئة		كرتون مع صندوق رغوة في الداخل	400pcs/carton ، GW: 8.5 كجم ، شمال غرب: 7.5 كجم ، البعد (مم): 350 × 245 × 220

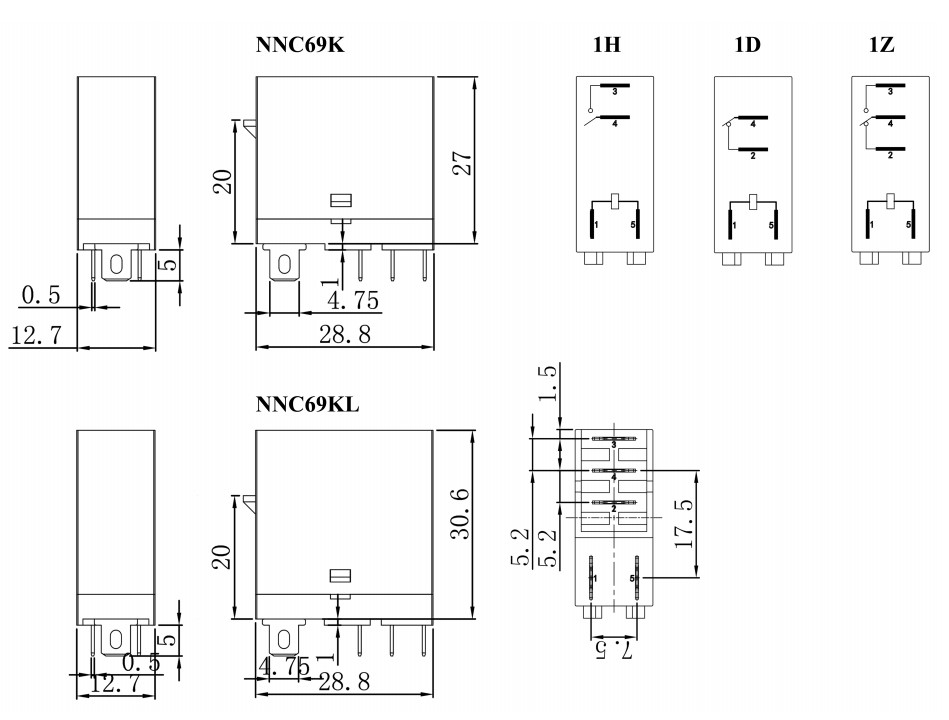

مخطط الأسلاك والعرض السفلي

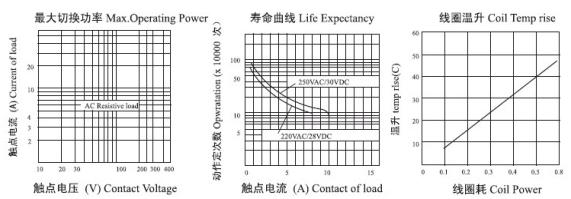

الرسم البياني للأداء
